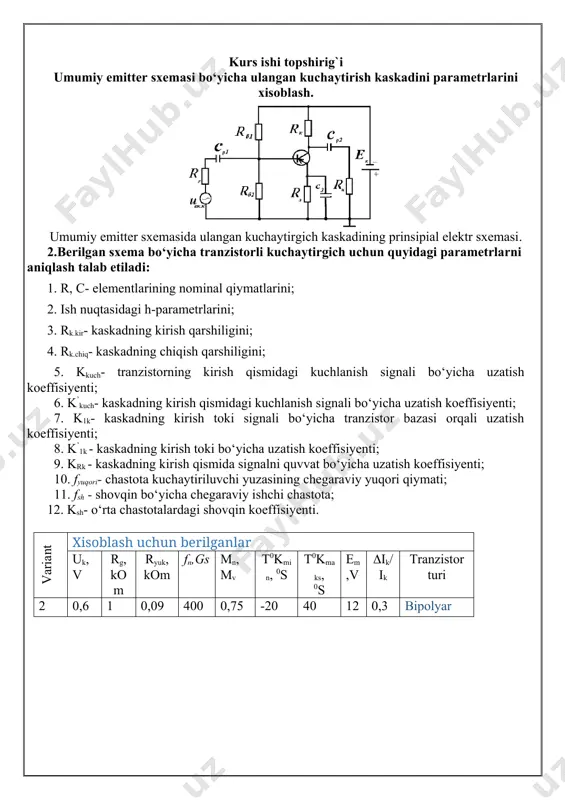

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyavazirligi islom karimov nomidagi toshkent davlat texnika universiteti «analog va raqamli sxematexnika» fanidan kurs ishi 2 -variant bajardi: xalloqov diyor qabul qildi: o’ljayev. e. toshkent 2023 kurs ishi topshirig`i umumiy emitter sxemasi bo‘yicha ulangan kuchaytirish kaskadini parametrlarini xisoblash. umumiy emitter sxemasida ulangan kuchaytirgich kaskadining prinsipial elektr sxemasi. 2.berilgan sxema bo‘yicha tranzistorli kuchaytirgich uchun quyidagi parametrlarni aniqlash talab etiladi: 1. r, c- elementlarining nominal qiymatlarini; 2. ish nuqtasidagi h-parametrlarini; 3. rk.kir- kaskadning kirish qarshiligini; 4. rk.chiq- kaskadning chiqish qarshiligini; 5. kkuch- tranzistorning kirish qismidagi kuchlanish signali bo‘yicha uzatish koeffisiyenti; 6. k’kuch- kaskadning kirish qismidagi kuchlanish signali bo‘yicha uzatish koeffisiyenti; 7. k1k- kaskadning kirish toki signali bo‘yicha tranzistor bazasi orqali uzatish koeffisiyenti; 8. k’1k - kaskadning kirish toki bo‘yicha uzatish koeffisiyenti; 9. krk - kaskadning kirish qismida signalni quvvat bo‘yicha uzatish koeffisiyenti; 10. fyuqori- chastota kuchaytiriluvchi yuzasining chegaraviy yuqori qiymati; 11. fsh - shovqin bo‘yicha chegaraviy …

2 / 20

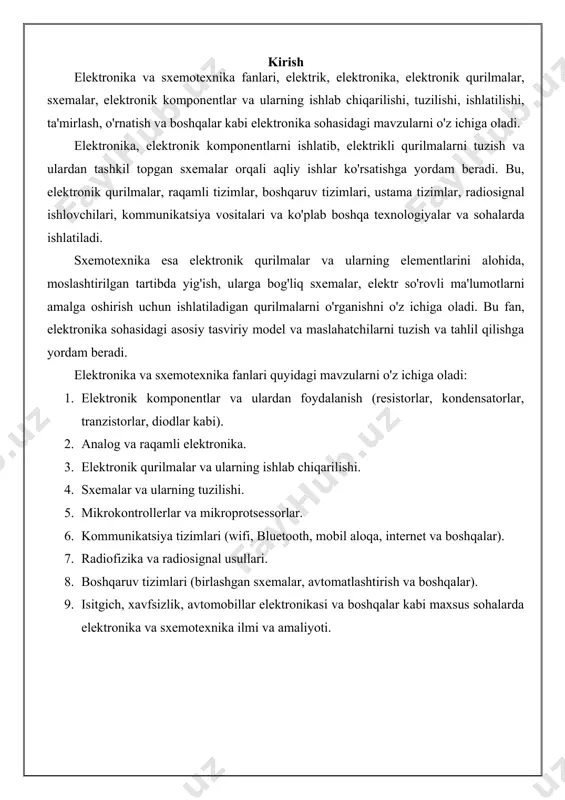

izimlari, ustama tizimlar, radiosignal ishlovchilari, kommunikatsiya vositalari va ko'plab boshqa texnologiyalar va sohalarda ishlatiladi. sxemotexnika esa elektronik qurilmalar va ularning elementlarini alohida, moslashtirilgan tartibda yig'ish, ularga bog'liq sxemalar, elektr so'rovli ma'lumotlarni amalga oshirish uchun ishlatiladigan qurilmalarni o'rganishni o'z ichiga oladi. bu fan, elektronika sohasidagi asosiy tasviriy model va maslahatchilarni tuzish va tahlil qilishga yordam beradi. elektronika va sxemotexnika fanlari quyidagi mavzularni o'z ichiga oladi: 1. elektronik komponentlar va ulardan foydalanish (resistorlar, kondensatorlar, tranzistorlar, diodlar kabi). 2. analog va raqamli elektronika. 3. elektronik qurilmalar va ularning ishlab chiqarilishi. 4. sxemalar va ularning tuzilishi. 5. mikrokontrollerlar va mikroprotsessorlar. 6. kommunikatsiya tizimlari (wifi, bluetooth, mobil aloqa, internet va boshqalar). 7. radiofizika va radiosignal usullari. 8. boshqaruv tizimlari (birlashgan sxemalar, avtomatlashtirish va boshqalar). 9. isitgich, xavfsizlik, avtomobillar elektronikasi va boshqalar kabi maxsus sohalarda elektronika va sxemotexnika ilmi va amaliyoti. nazariy qism bipolar tranzistorlar vazifasi yarimo‘tkazgichlilar oilasiga kiruvchi qurilma tranzistor deb ataladi. ularning ikki turi …

3 / 20

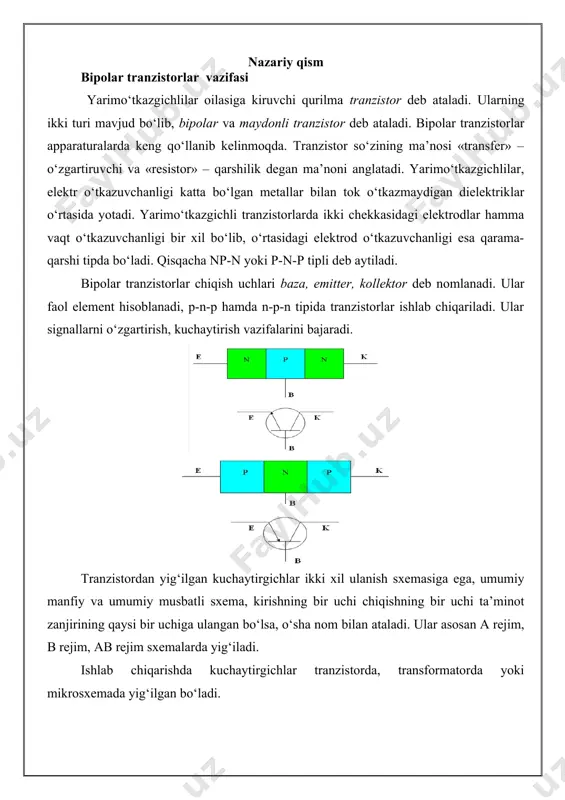

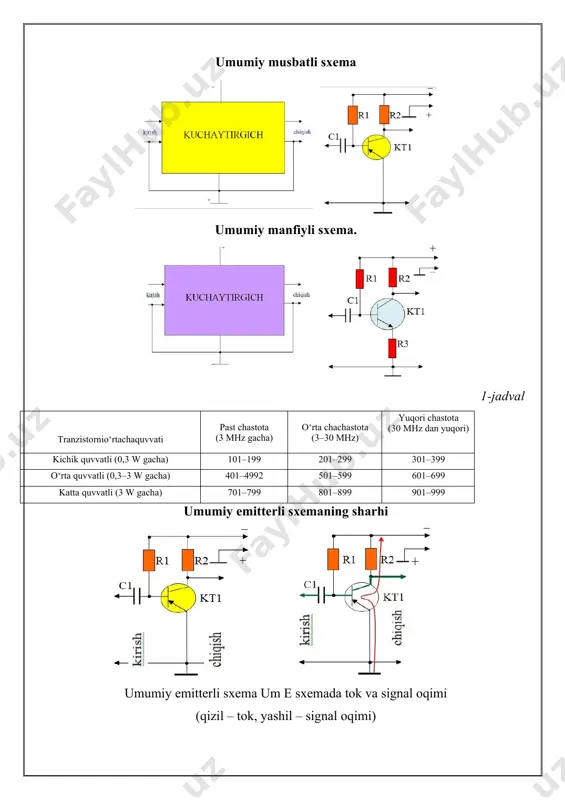

isoblanadi, p-n-p hamda n-p-n tipida tranzistorlar ishlab chiqariladi. ular signallarni o‘zgartirish, kuchaytirish vazifalarini bajaradi. tranzistordan yig‘ilgan kuchaytirgichlar ikki xil ulanish sxemasiga ega, umumiy manfiy va umumiy musbatli sxema, kirishning bir uchi chiqishning bir uchi ta’minot zanjirining qaysi bir uchiga ulangan bo‘lsa, o‘sha nom bilan ataladi. ular asosan a rejim, b rejim, ab rejim sxemalarda yig‘iladi. ishlab chiqarishda kuchaytirgichlar tranzistorda, transformatorda yoki mikrosxemada yig‘ilgan bo‘ladi. umumiy musbatli sxema umumiy manfiyli sxema. 1-jadval tranzistornio‘rtachaquvvati past chastota (3 mhz gacha) o‘rta chachastota (3–30 mhz) yuqori chastota (30 mhz dan yuqori) kichik quvvatli (0,3 w gacha) 101–199 201–299 301–399 o‘rta quvvatli (0,3–3 w gacha) 401–4992 501–599 601–699 katta quvvatli (3 w gacha) 701–799 801–899 901–999 umumiy emitterli sxemaning sharhi umumiy emitterli sxema um e sxemada tok va signal oqimi (qizil – tok, yashil – signal oqimi) kt1 tranzistorining emitteriga ta’minotning musbat qutbi, kollektorga r2 kaskad yuklamasi orqali ta’minotning manfiy qutbi uzatiladi, kirish signali c1 …

4 / 20

aymiz. odatda rk quyidagi tengsizlikdan aniqlanadi: bu yerda kr r rezistor qarshiligi va r yuklama qarshiliklarining bog’liqligini xisobga oluvchi koeffisiyent; kr = (1,2 – 1 ,5) – past yuklamalar uchun (r 1k om), kr = (1,5 – 5,0) – yuqori yuklamalar uchun (r > 1k om). r = 0,09 k om k = 0.09, k 1+ k 1 r = k om r = 0.18 k om rezistor qarshiligi qiymatini aniqlaymiz. rni quyidagi shart asosida aniqlanadi: r = (0,1 ÷ 0,5) r r ning qiymati qanchalik katta bo‘lsa, doimiy tok bo‘yicha manfiy qayta bog’lanish (q.b) shuncha chuqur bo‘ladi va binobarin, sxemaning issiqlik bo‘yicha stabilligi shuncha yaxshi bo‘ladi. kollektor tokining nisbiy chetga chiqishi haroratning 400k belgilangan oralig'ida uncha katta bo‘lmasligini xisobga olib, quyidagiga ega bo‘lamiz. re = 0,5 ∙ rk = 0,5 ∙ 0,18 = 0.09 kom. 3- rasmdagi chiqish tavsifnomalaridan ikkita nuqta bo‘yicha yuklama to‘g'ri chizig'ini quramiz. 1–inchi nuqta ik=0; …

5 / 20

atlari chap va o‘ng yuqori va pastki qo‘shni tavsifnomalarning o‘rta qiymatlari orqali beriladi. natijada tranzistorning umumiy emitter sxemasi bo‘yicha ishlatilgandagi ish nuqtasining he – parametrlari qiymatlari kelib chiqadi. h11e – tranzistorning kirish qarshiligi h12e – tranzistorning kuchlanish bo‘yicha qayta bog'lanish koeffisiyenti h22e – tranzistorning chiqish o‘tkazuvchanligi h21e – tranzistor tokining uzatish koeffisiyenti t – simon ekvivalent sxema parametrlarini berilgan he parametrlari bo‘yicha javdal yordamida amalga oshiramiz . rk – kollektor o‘tish qarshiligi; re – emitterning o‘tish qarshiligi; rb – baza qarshiligi; dreyf tranzistori uchun rb=, ya’ni bu kattalik bazaning tarqalish qarshiligi. 2 – tenglamalari asosida: rb qarshiligini namunaviy (tipik) rejim uchun sk kollektor o‘tish sig’imi va qayta bog’lanish zanjirining vaqt doimiysi τk qiymatlari orqali aniqlash mumkin. berilgan ma’lumotlar asosida τk = 400ps = 400∙10-12 s va sk= 8 pf = 8∙10-12 f ga ega bo‘lamiz. bu qiymatlarni rb ni aniqlash formulasiga qo‘yib quyidagini hosil qilamiz: xar ikkila xolatda xam rb …
