1 / 13

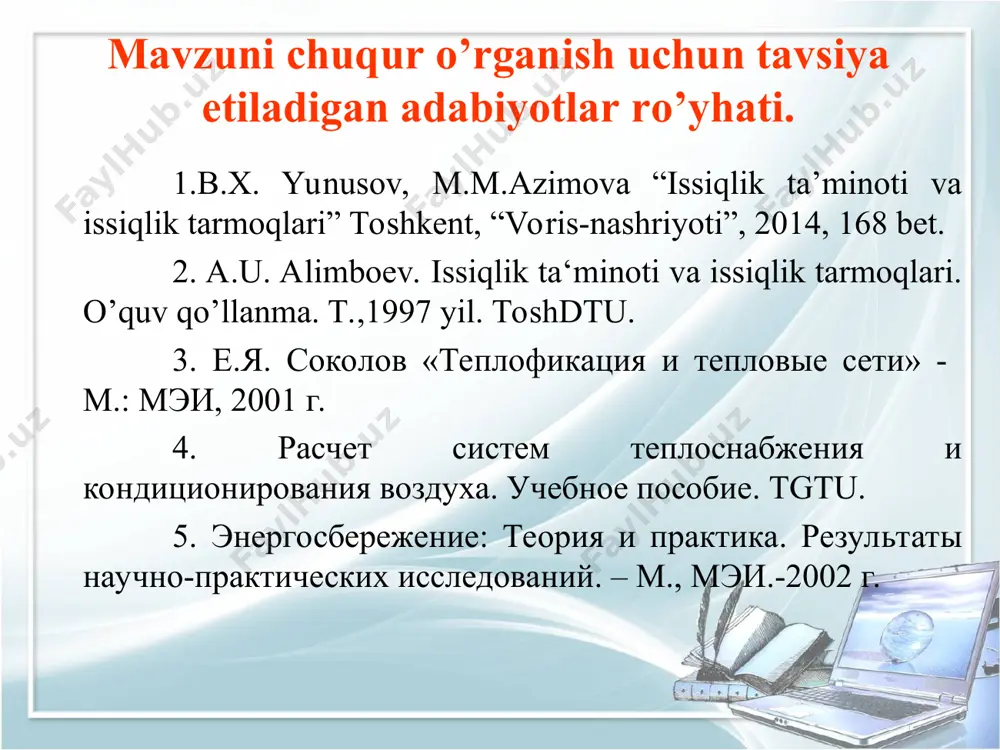

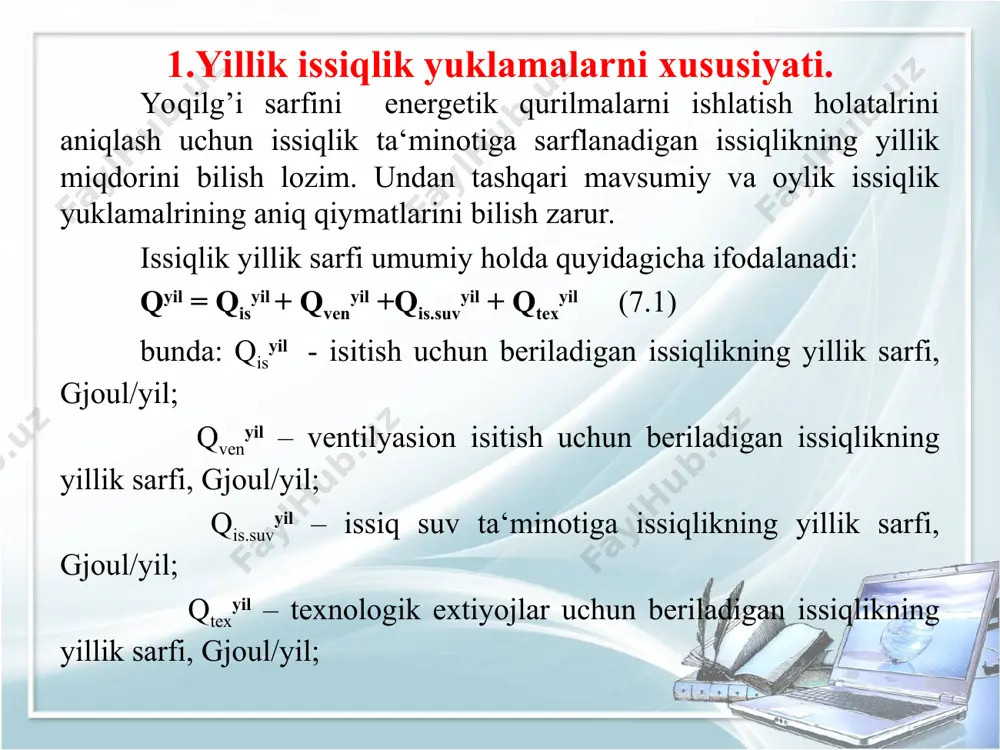

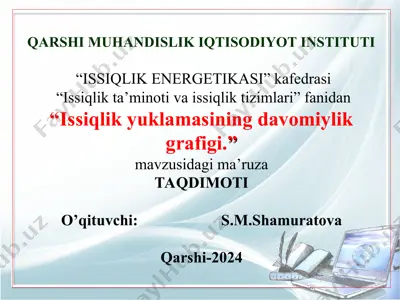

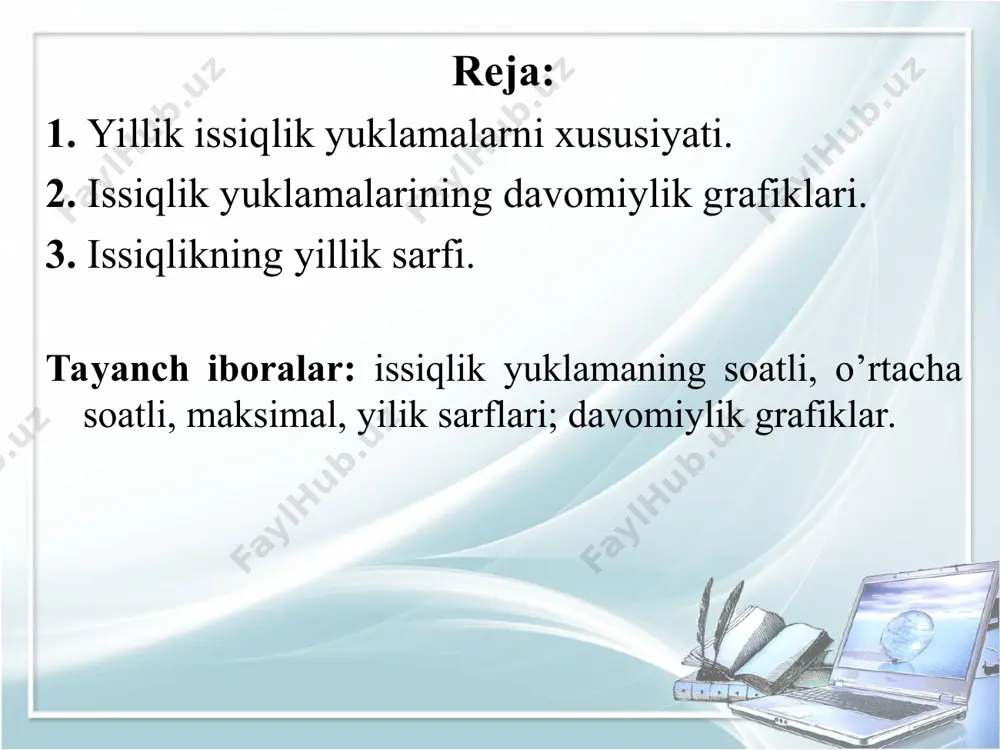

слайд 1 qarshi muhandislik iqtisodiyot instituti “issiqlik energetikasi” kafedrasi “issiqlik ta’minoti va issiqlik tizimlari” fanidan “issiqlik yuklamasining davomiylik grafigi.” mavzusidagi ma’ruza taqdimoti o’qituvchi: s.m.shamuratova qarshi-2024 1.b.x. yunusov, m.m.azimova “issiqlik ta’minoti va issiqlik tarmoqlari” toshkent, “voris-nashriyoti”, 2014, 168 bet. 2. a.u. alimboev. issiqlik ta‘minoti va issiqlik tarmoqlari. o’quv qo’llanma. t.,1997 yil. toshdtu. 3. e.я. соколов «теплофикация и тепловые сети» - m.: mэи, 2001 г. 4. расчет систем теплоснабжения и кондиционирования воздуха. учебное пособие. tgtu. 5. энергосбережение: теория и практика. результаты научно-практических исследований. – м., мэи.-2002 г. mavzuni chuqur o’rganish uchun tavsiya etiladigan adabiyotlar ro’yhati. reja: 1. yillik issiqlik yuklamalarni xususiyati. 2. issiqlik yuklamalarining davomiylik grafiklari. 3. issiqlikning yillik sarfi. tayanch iboralar: issiqlik yuklamaning soatli, o’rtacha soatli, maksimal, yilik sarflari; davomiylik grafiklar. 1.yillik issiqlik yuklamalarni xususiyati. yoqilg’i sarfini energetik qurilmalarni ishlatish holatalrini aniqlash uchun issiqlik ta‘minotiga sarflanadigan issiqlikning yillik miqdorini bilish lozim. undan tashqari mavsumiy va oylik issiqlik yuklamalrining aniq qiymatlarini bilish …

2 / 13

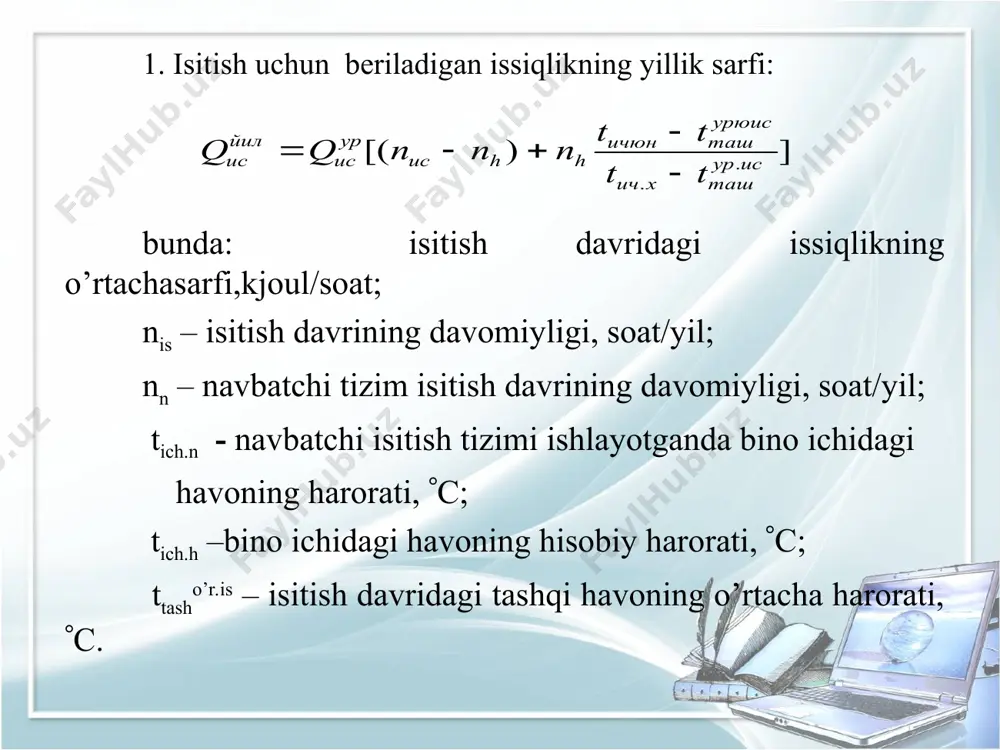

navbatchi isitish tizimi ishlayotganda bino ichidagi havoning harorati, с; tich.h –bino ichidagi havoning hisobiy harorati, с; ttasho’r.is – isitish davridagi tashqi havoning o’rtacha harorati, с. bunda: qis – tashqi havoning hisobiy haroratida binoning yo’qotgan issiqligi. 2. ventilyasiyaga issiqlikning yillik sarfi quyidagi tenglamadan aniqlanadi: bunda: qven – ventilyasiyaga issiqlikning hisobiy sarfi, kjoul/soat; nven – ventilyasion isitish davrining davomiyligi (ttash< ttash.ven). - ventilyasiya ishlamagan paytida istish davrining davomiyligi, soat/yil; - isitish davri boshlangandan to ventilyasiya ishga tushguncha, ya‘ni ttash=tb(oh) dan to ttash.ven bo’lguncha o’tgan davr davomidagi tashqi havoning o’rtacha harorati, с. . 3. issiq suv ta‘minotida issiqlikning yillik sarfi: issiqlik ta‘minoti jixozlarining tegishli va holatlarini belgilash uchun issiqlik yuklamasining yil davomida takrorlanishini bilish lozim. shu maqsadda issiqlik yuklamasining davomiylik grafigidan foydalanish qulay bo’ladi. mavsumiy yuklama (isitish va ventilyasiya)ning grafigini qurish uchun absissa o’qi bo’yicha isitish mavsumining davomiyligi soatlarda va tashqi havoning harorati qo’yiladi, ordinata o’qi bo’yicha esa, issiqlikning tashqi haroratga mos keluvchi …

3 / 13

ik grafigida uning yuzasiga teng bo’lgan «obcdo» yuzali to’g’ri to’rtburchakning balandligi isitish mavsumidagi issiqlikning o’rtacha sarfiga teng bo’ladi: qмo’r = qмyil / nis ; 7.1- rasmda isitish va ventilyasiya tizimi uzluksiz ishlagan sharoitdagi mavsumiy yuklamaning davomiylik grafigini qurish usuli ko’rsatilgan. shu usulda ordinata o’qida qurilgan to’rtburchakning asosi isitish mavsumida hisobiy issiqlik yuklamasidan foydalanish davomiyligiga teng bo’ladi: n =qмyil / qм. aniq berilgan ma’lumotlar bo’lmagan hollarda isitish davrining davomiyligi uchun qo’yidagi qiymatlar qabul qilinishi mumkin: 3. issiqlikning yillik sarfi . aniq berilgan ma’lumotlar bo’lmagan hollarda isitish davrining davomiyligi uchun quyidagi qiymatlar qabul qilinishi mumkin: agar nohiyaning issiqlik yuklamasi turli manbalar yordamida qoplanadigan bo’lsa, ularning har biri umumiy yuklamaning qanday qoplashini bilish lozim. buning uchun integral grafikidan foydalanish qulay bo’ladi. bu grafikning matematik ifodalanishi quyidagicha: 3. issiqlikning yillik sarfi. αyil = f(αm) (7.8) bunda αm = qi / qm – alohida olingan manbaning issiqlik yuklamasini nohiyaning hisobiy yuklamasiga nisbati: αyil = q1/qm …

4 / 13

issiqlik yuklamasining davomiylik grafigi - Page 4

5 / 13

issiqlik yuklamasining davomiylik grafigi - Page 5
