![amiz: >> x=[-2:0.05:3]; >> y=exp(-x).*sin(4*x); >> plot(x,y) chizmani tahrirlash chiziq rangi, tipi va stilini quyidagi jadvalda ko’rsatilgan belgilardan yoki grafik maydon imkoniyatlaridan foydalanib o’zgartirish mumkin: 2-mashq. bitta grafik oynada bir necha grafik 3-mashq. >> x1=[-4*pi:pi/10:-pi]; >> y1=sin(x1); >> x2=[-pi:pi/30:0]; >> y2=3*(x2/pi+1).^2; >> x3=[0:0.02:5]; >> y3=3*exp(-x3); >> plot(x1,y1,x2,y2,x3,y3) 2. uch o’lchovli grafika. matlab da uch o’lchovli grafiklarni chizishda asosan quyidagi buyruqlardan foydalaniladi: bar3, plot3, mesh, surf, sphere, cylinder, bar3h, contour, meshgrid, fill3, ellipsoid, logo va h.k.; mesh buyrug’i odatda ko’p o’zgaruvchili funksiya grafiklarini chizishda mesh buyrug’i va uning turli xil ko’rinishlaridan foydalaniladi. misol: fazoda geometrik jismlarni tasvirlashda sphere, cylinder, bar3h, ellipsoid kabi bir qator buyruqlardan foydalaniladi >> sphere >> cylinder nazorat topshiriqlari: dekart koordinatalar sistemasida quyidagi funksiyalar grafikliarini yasang: nazorat topshiriqlari: dekart koordinatalar sistemasida quyidagi funksiyalar grafikliarini yasang: nazorat savollari: qanday buyruqlar bilan tеkislikda va fazoda grafiklarni yasash mumkin? bu buyruqlarning paramеtrlari haqida gapiring. oshkormas ko’rinishda bеrilgan funksiyalarning grafiklari qaysi buyruqlar …](/media/previews/pages/preview_DSCOWa3.webp "matlab muhitida funksiyalar grafiklarini qurish - Страница 2")
О "matlab muhitida funksiyalar grafiklarini qurish"

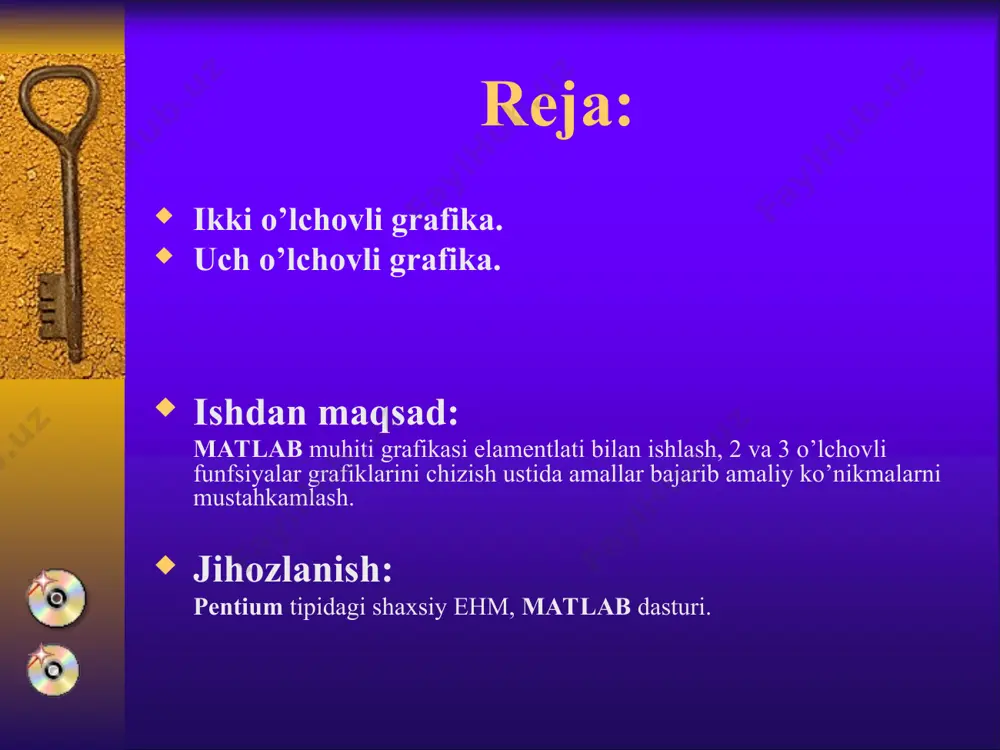

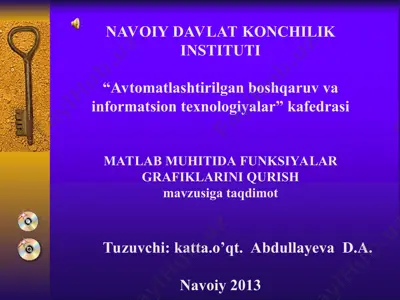

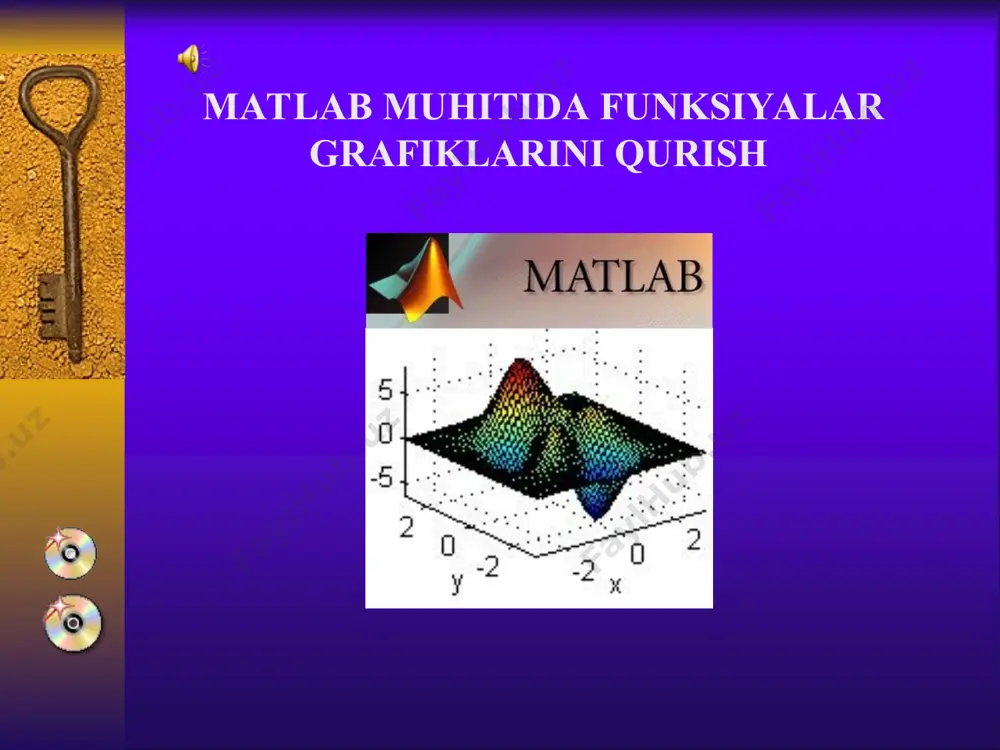

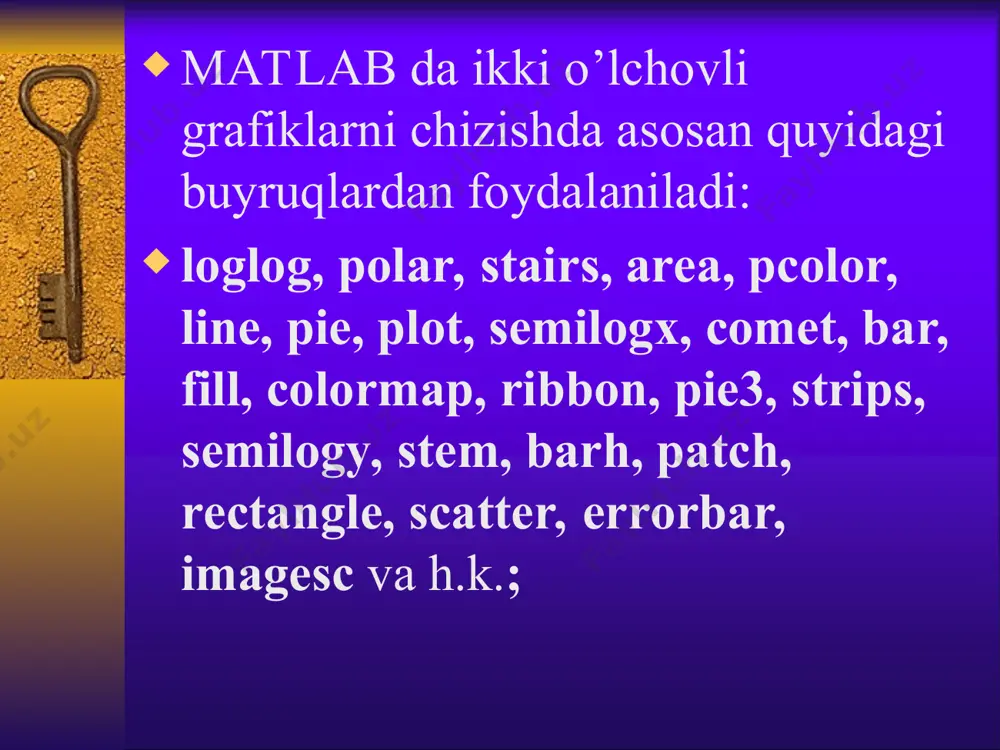

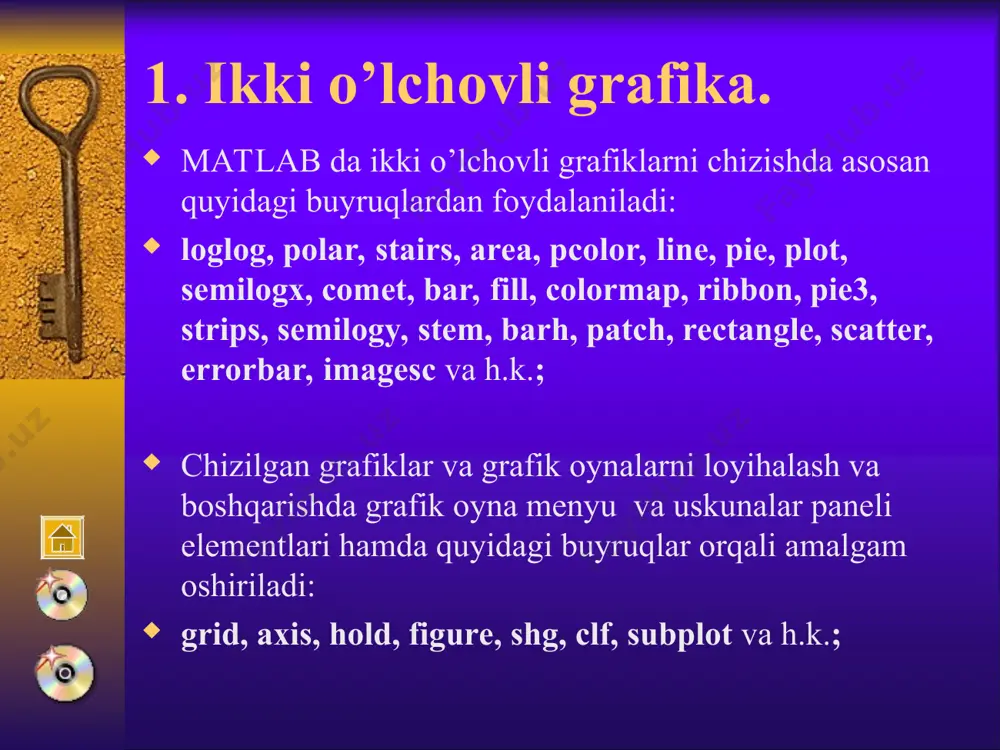

поколения эвм navoiy davlat konchilik instituti “avtomatlashtirilgan boshqaruv va informatsion texnologiyalar” kafedrasi matlab muhitida funksiyalar grafiklarini qurish mavzusiga taqdimot tuzuvchi: katta.o’qt. abdullayeva d.a. navoiy 2013 matlab muhitida funksiyalar grafiklarini qurish reja: ikki o’lchovli grafika. uch o’lchovli grafika. ishdan maqsad: matlab muhiti grafikasi elamentlati bilan ishlash, 2 va 3 o’lchovli funfsiyalar grafiklarini chizish ustida amallar bajarib amaliy ko’nikmalarni mustahkamlash. jihоzlаnish: pentium tipidаgi shахsiy ehm, matlab dаsturi. 1. ikki o’lchovli grafika. matlab da ikki o’lchovli grafiklarni chizishda asosan quyidagi buyruqlardan foydalaniladi: loglog, polar, stairs, area, pcolor, line, pie, plot, semilogx, comet, bar, fill, colormap, ribbon, pie3, st...
