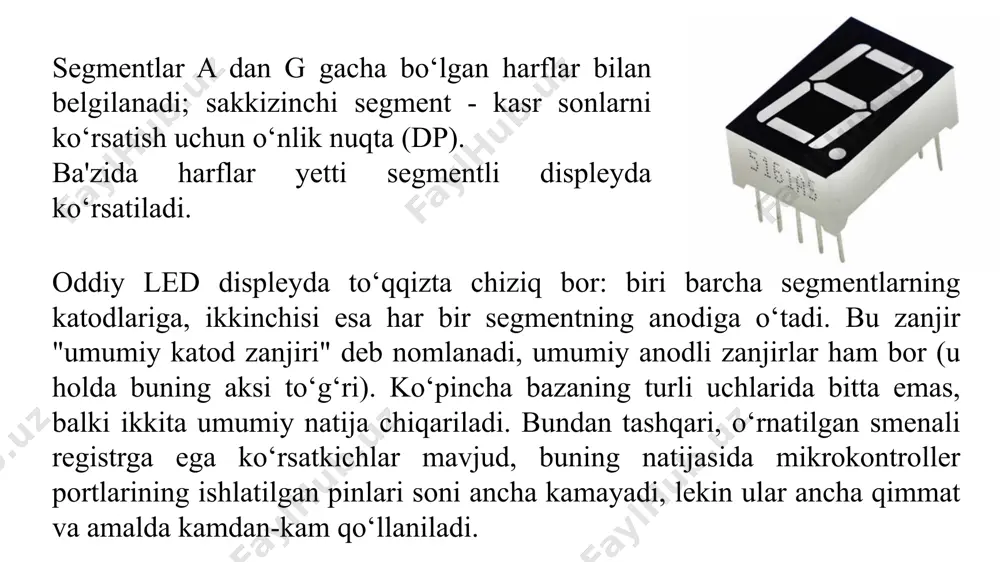

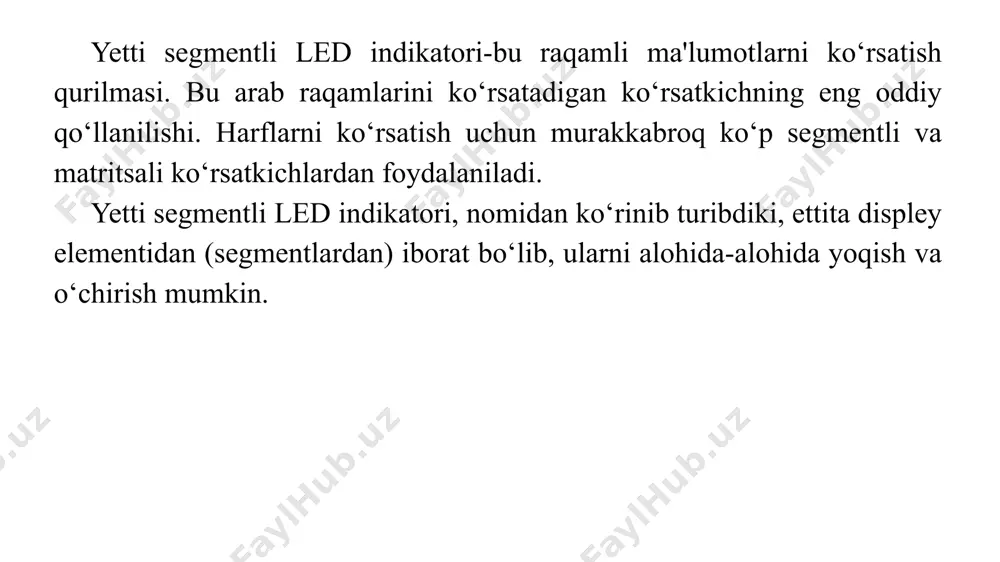

презентация powerpoint reja: yetti segmentli bir xonali ko‘rsatkich bilan tanishish. har xil loyihalarda arduino yordamida yetti segmentli bitta raqamli indikatorda raqamlarni ko‘rsatish. yetti segmentli 4 bitli matritsa bilan tanishish arduino yordamida yetti segmentli 4 bitli matritsada raqamlarni ko‘rsatish. 8-ma’ruza 1 va 4 razryadli, 7ta segmentli indikatorlar yetti segmentli led indikatori-bu raqamli ma'lumotlarni ko‘rsatish qurilmasi. bu arab raqamlarini ko‘rsatadigan ko‘rsatkichning eng oddiy qo‘llanilishi. harflarni ko‘rsatish uchun murakkabroq ko‘p segmentli va matritsali ko‘rsatkichlardan foydalaniladi. yetti segmentli led indikatori, nomidan ko‘rinib turibdiki, ettita displey elementidan (segmentlardan) iborat bo‘lib, ularni alohida-alohida yoqish va o‘chirish mumkin. segmentlar a dan g gacha bo‘lgan harflar bilan belgilanadi; sakkizinchi segment - kasr sonlarni ko‘rsatish uchun o‘nlik nuqta (dp). ba'zida harflar yetti segmentli displeyda ko‘rsatiladi. oddiy led displeyda to‘qqizta chiziq bor: biri barcha segmentlarning katodlariga, ikkinchisi esa har bir segmentning anodiga o‘tadi. bu zanjir "umumiy katod zanjiri" deb nomlanadi, umumiy anodli zanjirlar ham bor (u holda buning aksi to‘g‘ri). …

2 / 18

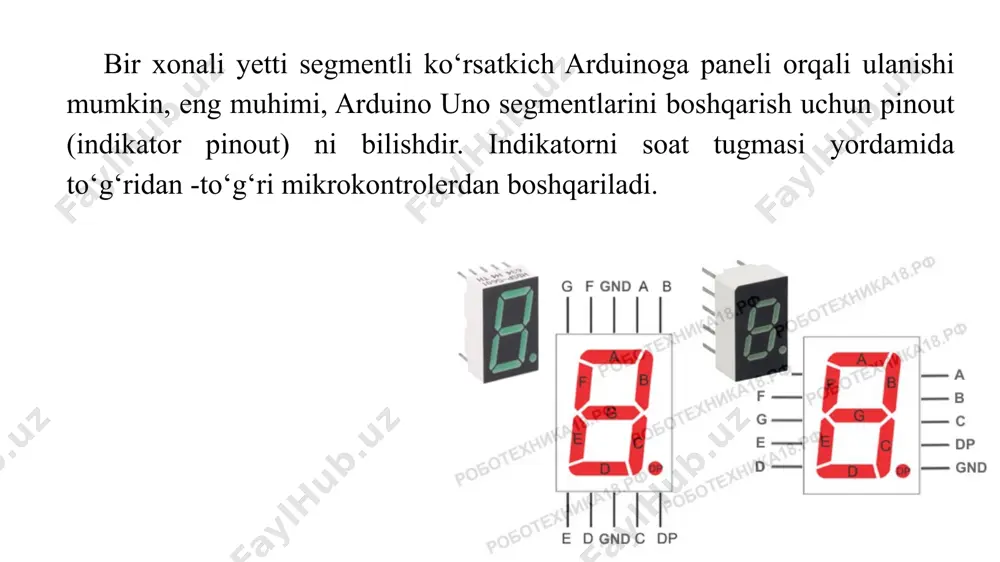

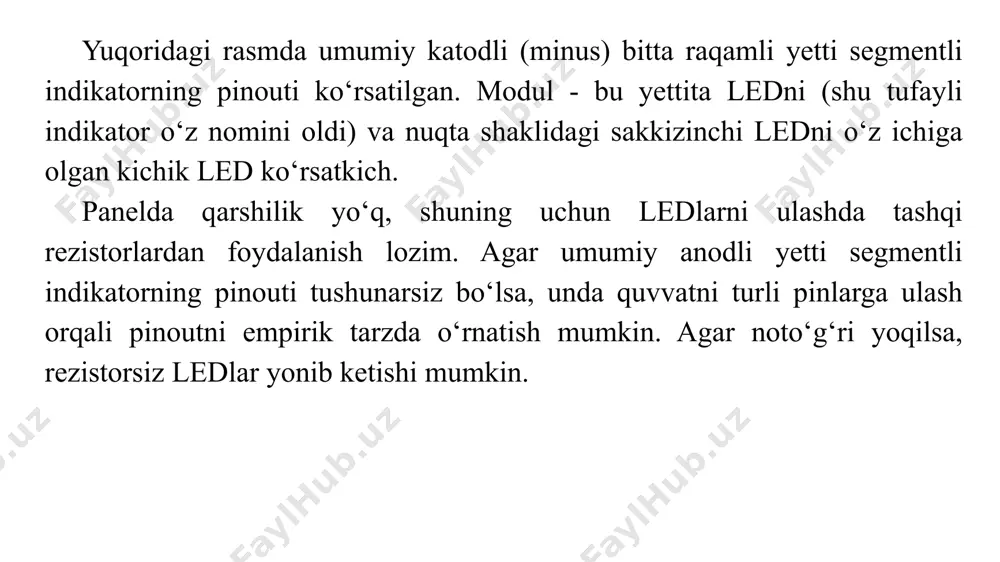

ni o‘z ichiga olgan kichik led ko‘rsatkich. panelda qarshilik yo‘q, shuning uchun ledlarni ulashda tashqi rezistorlardan foydalanish lozim. agar umumiy anodli yetti segmentli indikatorning pinouti tushunarsiz bo‘lsa, unda quvvatni turli pinlarga ulash orqali pinoutni empirik tarzda o‘rnatish mumkin. agar noto‘g‘ri yoqilsa, rezistorsiz ledlar yonib ketishi mumkin. modelni yig‘ish uchun quyidagi elementlar kerak: arduino uno / arduino nano / arduino mega platasi; bir xonali yetti segmentli indikator 5161as / hdsp 7503; yoqish tugmasi; rezistorlar 220 om; panel; papa-papa simlari. 5161as / hdsp 7503 modulini smenali registrsiz ishlatish va indikatordagi ledlarni yoqish uchun ko‘p sonli arduino uno pinlaridan foydalanish kerak bo‘ladi. birinchi misolda, paneldagi turli raqamlarni ko‘rsatish uchun ledlarni navbatma -navbat yoqiladi. modelning arduinoga ulanish sxemasi: oddiy led displeyda to‘qqizta chiziq bor: biri barcha segmentlarning katodlariga, ikkinchisi esa har bir segmentning anodiga o‘tadi. bu zanjir "umumiy katod zanjiri" deb nomlanadi, umumiy anodli zanjirlar ham bor (u holda buning aksi to‘g‘ri). ko‘pincha bazaning …

3 / 18

r xonali yetti segmentli ko‘rsatkich qurilmasi; 510 om qarshilik - 7 dona; papa-papa simlari. modelning arduinoga ulanish sxemasi: yetti segmentli 4 bitli matritsa bilan tanishish va uni loyihalarda qo‘llash. arduino to‘rt raqamli yetti segmentli led indikatori arduinoda hisoblagichlar yoki taymerlarni yaratish uchun ishlatiladi, tayyor loyihalarda sensorlardan raqamli qiymatlarni chiqaradi. to‘rt belgili led indikatorining pinoutini, modulni arduino kartasiga qanday ulashni ko‘rib chiqamiz va dasturlarning batafsil tavsifi bilan indikatordan foydalanishning bir nechta misollari bilan tanishib chiqamiz. to‘rt belgidan iborat indikator segmentlarining pinouti arduinoning bir belgili yetti segmentli ko‘rsatkichidan farq qilmaydi. modul o‘rtasidagi farq raqamlar (belgilar) sonida - har bir raqam mos keladigan katoddan quvvat manbasini uzish orqali yoqiladi. shunday qilib, raqamlardagi bitta segmentning barcha ledlari (masalan, a-a-a-a) umumiy katodga parallel ravishda ulanadi. modelni yig‘ish uchun bizga kerak: arduino uno / arduino nano / arduino mega platasi; to‘rt xonali yetti segmentli ko‘rsatkich; panel; tugma (button); analog suv sensori; rezistorlar 220 om; papa-papa simlari. …

4 / 18

tps://www.youtube.com/watch?v=lkypsy-r9-u https://xn--18-6kcdusowgbt1a4b.xn--p1ai/%d1%87%d0%b5%d1%82%d1%8b%d1%80%d0%b5%d1%85%d1%80%d0%b0%d0%b7%d1%80%d1%8f%d0%b4%d0%bd%d1%8b%d0%b9-%d0%b8%d0%bd%d0%b4%d0%b8%d0%ba%d0%b0%d1%82%d0%be%d1%80/ https://www.ruselectronic.com/sjemisjegmjentnyj-indikator/ thank you that you took the time to watch image1.jpeg image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.gif image10.jpeg image11.png image12.jpeg image13.png image14.png /docprops/thumbnail.jpeg
