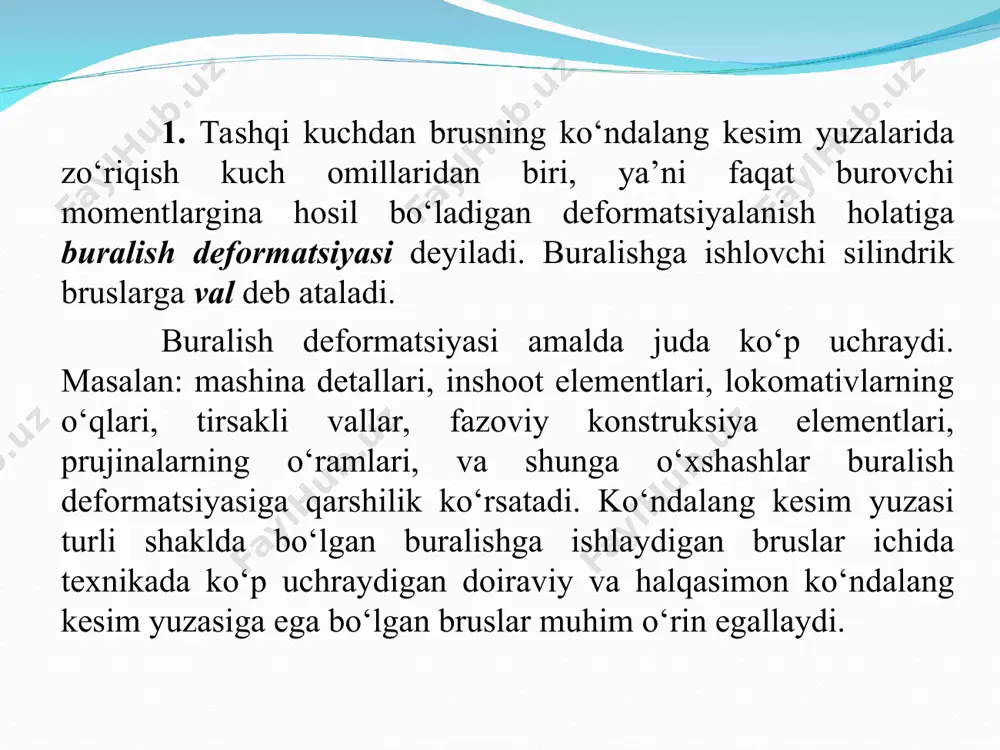

слайд 1 mavzu. buralish deformatsiyasi 1. tashqi kuchdan brusning ko‘ndalang kesim yuzalarida zo‘riqish kuch omillaridan biri, ya’ni faqat burovchi momentlargina hosil bo‘ladigan deformatsiyalanish holatiga buralish deformatsiyasi deyiladi. buralishga ishlovchi silindrik bruslarga val deb ataladi. buralish deformatsiyasi amalda juda ko‘p uchraydi. masalan: mashina detallari, inshoot elementlari, lokomativlarning o‘qlari, tirsakli vallar, fazoviy konstruksiya elementlari, prujinalarning o‘ramlari, va shunga o‘xshashlar buralish deformatsiyasiga qarshilik ko‘rsatadi. ko‘ndalang kesim yuzasi turli shaklda bo‘lgan buralishga ishlaydigan bruslar ichida texnikada ko‘p uchraydigan doiraviy va halqasimon ko‘ndalang kesim yuzasiga ega bo‘lgan bruslar muhim o‘rin egallaydi. (1) (2) (3) (4) bir uchi bilan mahkamlangan silindrik brusning ikkinchi erkin uchiga qo‘yilgan juft kuch ta’sirida bo‘lsa, brusninng erkin ko‘ndalang kesimi mahkamlangan kesimiga nisbatan aylanadi va natijada brus buraladi (1-chizma). brus buralganda uning ixtiyoriy ko‘ndalang kesimida hosil bo‘lgan ichki kuch omili, ya’ni burovchi moment kesish usulidan foydalanib aniqlanadi. brusning qoldirilgan qismiga ta’sir etayotgan tashqi momentlarning biror kesimdagi algebraik yig‘indisiga shu kesimdagi burovchi moment …

2 / 21

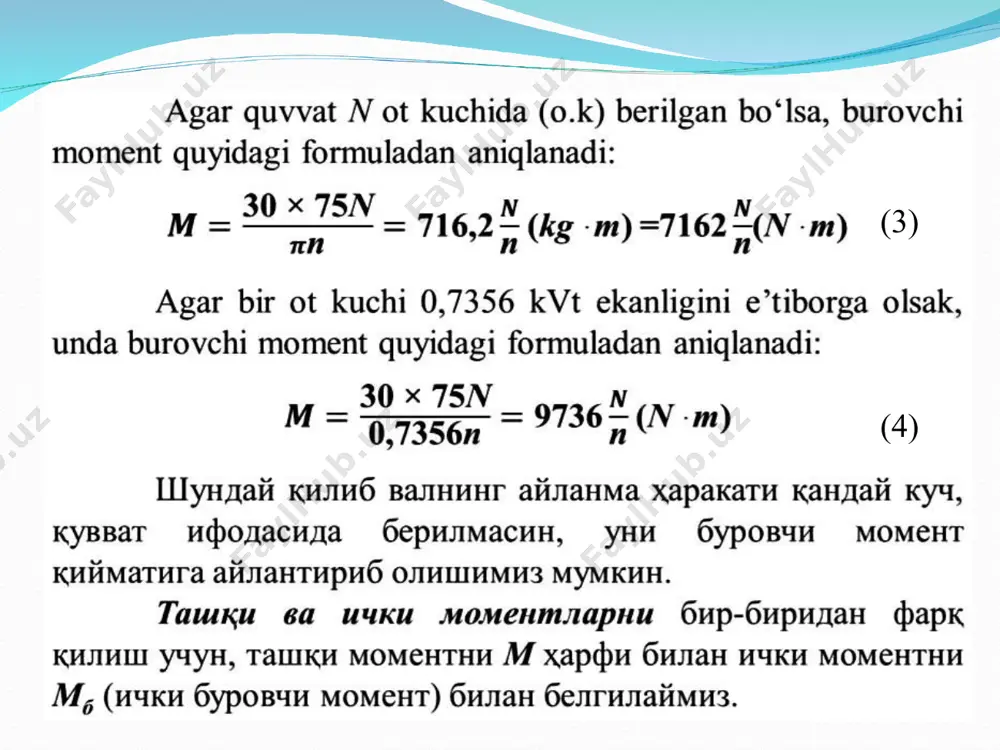

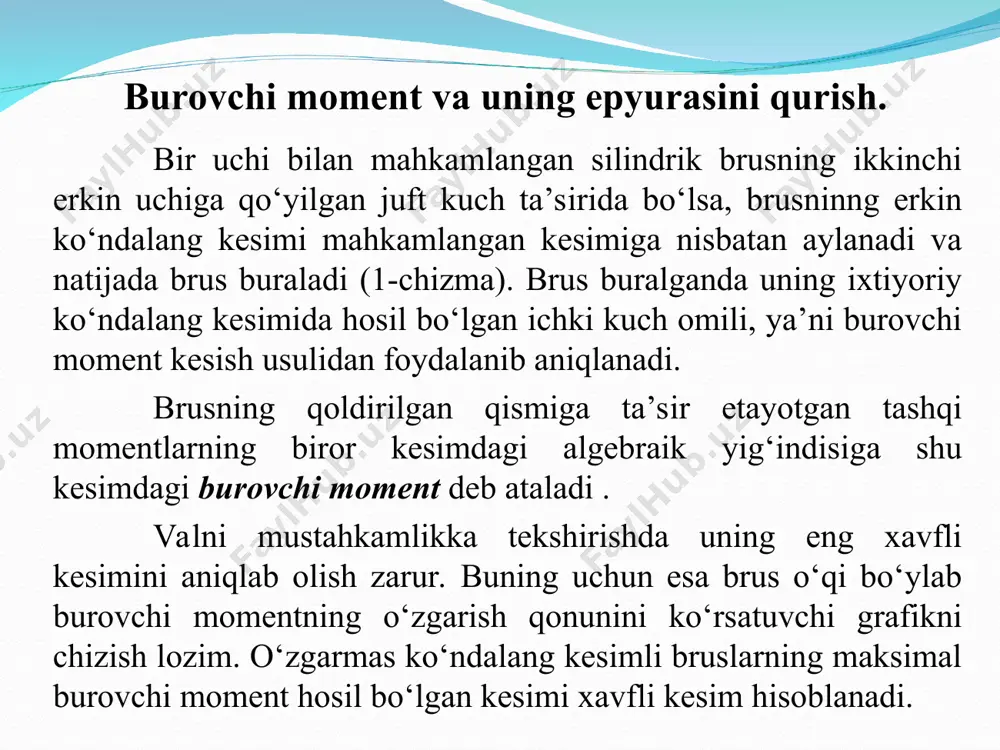

ndikulyar bo‘lgan biror tekislik bilan ikkiga bo‘lamiz. val bo‘laklarning muvozanatini tiklash maqsadida tashlab yuborilgan qismning ta’sirini olib qolingan qismga qo‘yamiz va uning muvozanatini tekshiramiz. 1,b-chizmada. masalan iii-iii tekislik bilan bo‘lingan bo‘laklarni tekshiramiz. chap qism uchun statikaning muvozanat tenglamasini tuzamiz: * ko‘dalang kesimga uning normal tomonidan qaraganda burovchi moment soat millari harakati bo‘yicha yo‘nalgan bo‘lsa ishorasini musbat, aks holda manfiy deb qabul qilamiz. burovchi moment epyurasini qurish bo‘ylama kuch epyurasini qurishdan farq qilmaydi. valning uzunligi bo‘yicha bir nechta kesimlarda burovchi momentlarni topish zaruriyati tug‘ilsa va xavfli kesimini aniqlash maqsadida burovchi moment epyurasini qurish lozim. shu maqsadda 2-chizmada keltirilgan brus uchun burovchi moment epyurasi qurilsin. bunda sirtqi burovchi momentlar qiymatlari m1 = 1000n × m; m 2 = 2000n × m; m 3 = 3000 n × m; m 4 = 8000 n × m; m 5 = 2000 n × m ga teng bo‘lsin. brusni oltita oraliqlarga bo‘lamiz va har safar …

3 / 21

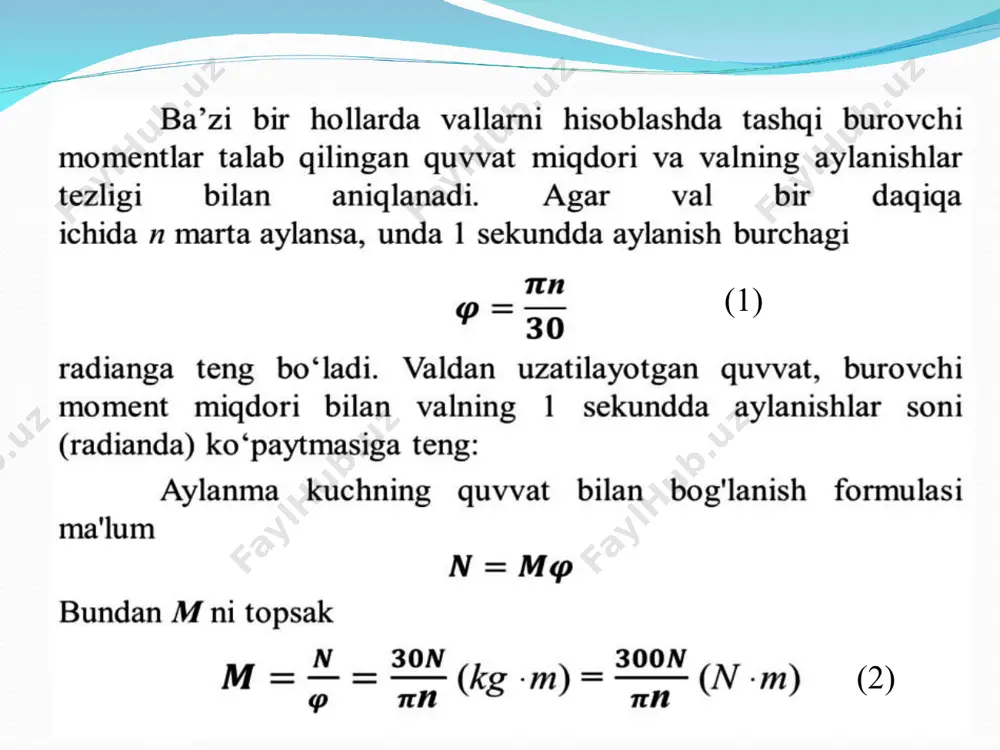

kvadratlar bir xilda qiyshayib romb shaklini oladi; g) brus buralganda ko‘ndalang kesim oraliqlari o‘zgarmaydi, ya’ni brus cho‘zilmaydi ham siqilmaydi ham. keltirilgan bu tajribalarning natijalaridan foydalanib doiraviy silindr uchun buralishda hosil bo‘ladigan deformatsiya va kuchlanishlarning ko‘ndalang kesim yuzasi bo‘yicha qanday qonun bilan o‘zgarishini aniqlash mumkin. 3,a-chizmadan ko‘rinadiki, deformatsiyadan keyin brusning yonma-yon bo‘lgan ko‘ndalang kesimlari bir-biriga nisbatan siljiydi; qaralayotgan kesim qistirib mahkamlangan kesimdan qancha uzoq bo‘lsa, shu kesimning siljishi shuncha ko‘p bo‘ladi. masalan, tayanchdan z oraliqdagi ko‘ndalang kesim mahkamlangan kesimga nisbatan φ ga burilgan bo‘lsa, tayanchdan z+dz oraliqdagi kesim esa φ+dφ burchakka buriladi (3,b- chizma). dφ burchak ii kesimining i kesimga nisbatan og‘ish burchagi, ya’ni dz oraliqdagi elementning buralish burchagidir. agarda ko‘ndalang kesim yuzasidan elementar yuzacha df ajratsak, unga urinma kuchlanish τ ta’sir qiladi. bu holda f yuzaga ta’sir qilayotgan urinma kuchlanishlar bilan sterjenga ta’sir qilayotgan burovchi moment mb o‘rtasida quyidagi bog‘lanish borligini ko‘ramiz: мб      df f …
