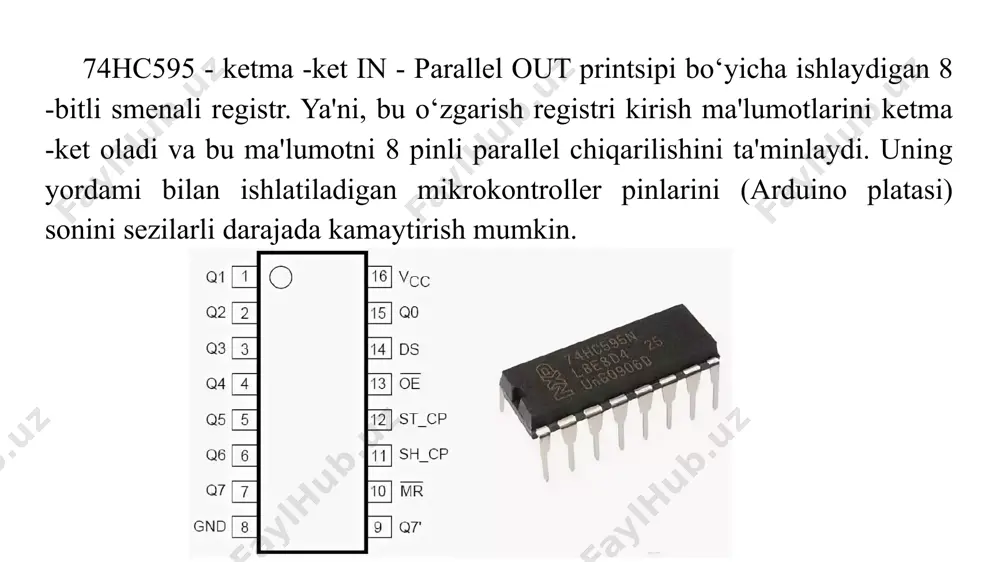

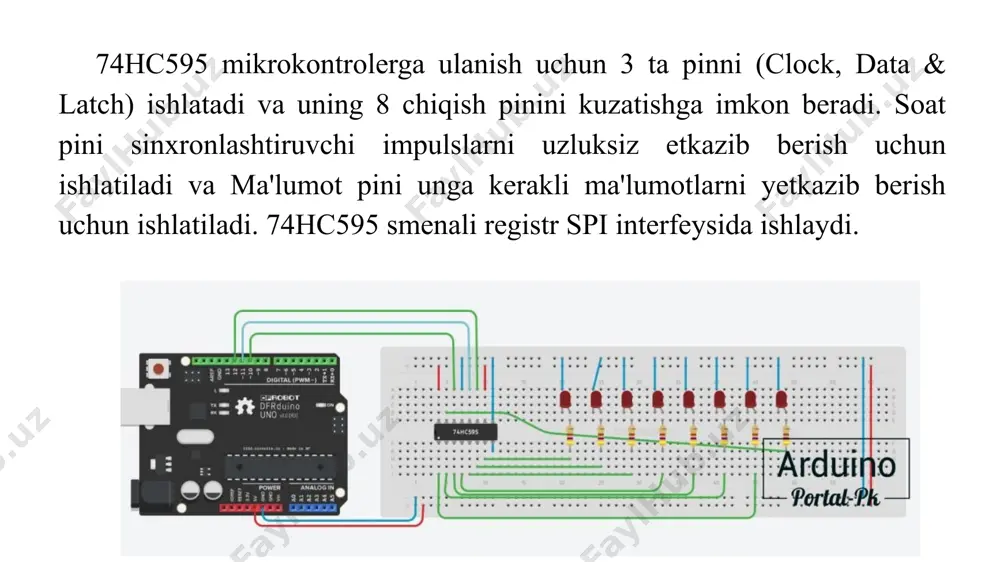

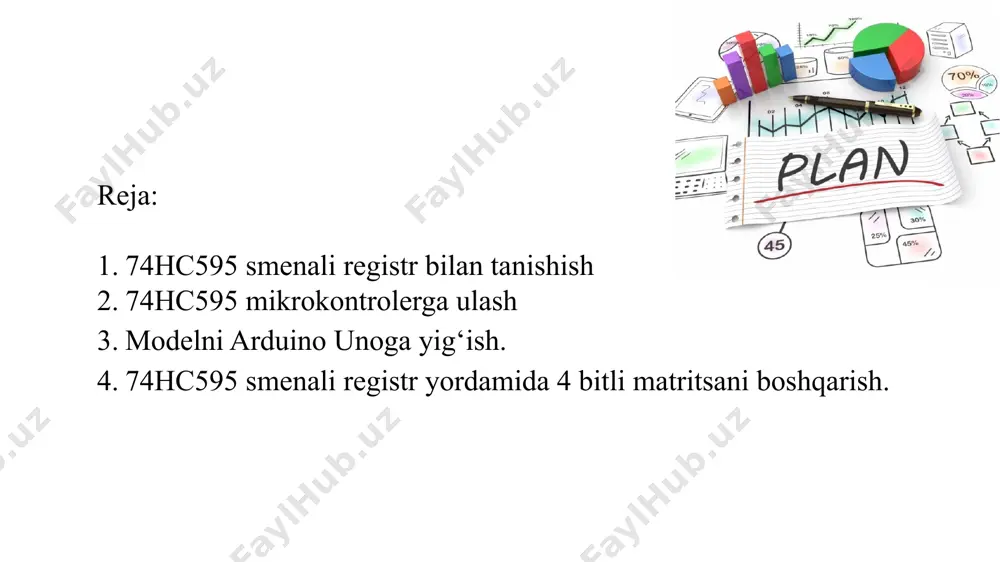

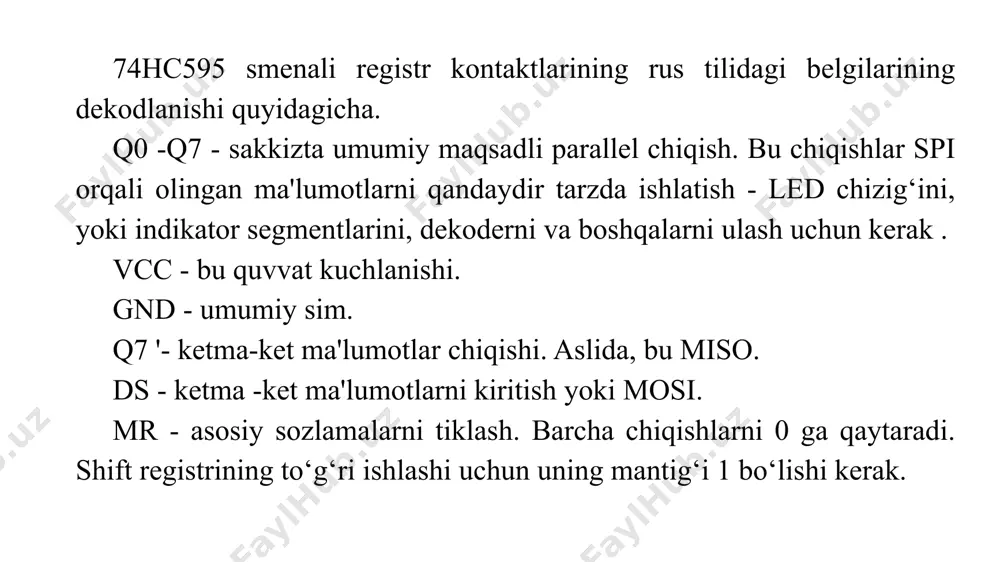

презентация powerpoint axborot boshqarish tizimlarini instrumental vositalari. 9-ma’ruza 74нс595 registri mikrosxemasi. 74нс595 registri mikrosxemasi orqli 4 razryadli matritsani boshqarish. reja: 74hc595 smenali registr bilan tanishish 74hc595 mikrokontrolerga ulash modelni arduino unoga yig‘ish. 74hc595 smenali registr yordamida 4 bitli matritsani boshqarish. 74hc595 - ketma -ket in - parallel out printsipi bo‘yicha ishlaydigan 8 -bitli smenali registr. ya'ni, bu o‘zgarish registri kirish ma'lumotlarini ketma -ket oladi va bu ma'lumotni 8 pinli parallel chiqarilishini ta'minlaydi. uning yordami bilan ishlatiladigan mikrokontroller pinlarini (arduino platasi) sonini sezilarli darajada kamaytirish mumkin. 74hc595 mikrokontrolerga ulanish uchun 3 ta pinni (clock, data & latch) ishlatadi va uning 8 chiqish pinini kuzatishga imkon beradi. soat pini sinxronlashtiruvchi impulslarni uzluksiz etkazib berish uchun ishlatiladi va ma'lumot pini unga kerakli ma'lumotlarni yetkazib berish uchun ishlatiladi. 74hc595 smenali registr spi interfeysida ishlaydi. 74hc595 smenali registr kontaktlarining rus tilidagi belgilarining dekodlanishi quyidagicha. q0 -q7 - sakkizta umumiy maqsadli parallel chiqish. bu chiqishlar spi …

2 / 24

an o‘chiriladi. aniqlash kerak bo‘lgan birinchi narsa, ikkilik kodni bilmaganlar uchun "bit" tushunchasi. biz "bit" haqida gapirganda, biz ikkilik qiymatni tashkil etuvchi raqamlardan birini nazarda tutamiz. oddiy raqamlardan farqli o‘laroq, biz odatda birinchi bitni eng katta deb hisoblaymiz. shunday qilib, agar biz 10100010 ikkilik qiymatini olsak, birinchi bit aslida 0 va sakkizinchi bit 1 ga teng. shuni ham ta'kidlash kerakki, agar bu nazarda tutilmagan bo‘lsa, har bir bit faqat 0 yoki 1 bo‘lishi mumkin. chipda chiqish uchun ishlatilishi mumkin bo‘lgan sakkizta pin bor, ularning har biri registrda bir oz bog‘liq. 74hc595 smenali registrda biz ularni qadan qhgacha ko‘rib chiqamiz. bu chiqishlarni arduino orqali yozish uchun biz smenali registrga ikkilik qiymatni yuborishimiz kerak va shu raqamdan smenali registr qaysi chiqishlardan foydalanish kerakligini aniqlay oladi. masalan, agar biz 10100010 ikkilik qiymatini yuborsak, yuqoridagi rasmda yashil rangda ajratilgan kontaktlar faol bo‘ladi, qizil rangda ajratilganlar esa faol bo‘lmaydi. bu shuni anglatadiki, eng o‘ng bit …

3 / 24

iga ulang. 13 -pin (oe) chiqishlarni yoqish uchun ishlatiladi, chunki biz to‘g‘ridan -to‘g‘ri yerga ulashimiz mumkin bo‘lgan faol past kontakt. keyin biz smenali registrni boshqaradigan uchta pinni ulashimiz kerak: 74hc595 smenali registrining 11 -pin (srclk) arduinodagi 11 -piniga - bu "sinxronlash pimi" deb nomlanadi. shift registrining 12 -pin (rclk) arduinodagi 12 -piniga - bu "pin mandal" deb nomlanadi. shift registrining arduinodagi 13 -pinli 14 -pin (ser) - bu "ma'lumotlar pimi" deb nomlanadi. ushbu uch pin ham bitlarni almashtirish uchun ishlatiladi. arduino shiftout deb nomlangan smenali registrlar uchun yordamchi funktsiyani taqdim etadi. endi barcha chiqish pinlarini led larga ulash kerak, tokni pasaytirish uchun ledlarning qarshisiga rezistor qo‘yilishini va ledlarning katodlari yerga ulanshini ta'minlash kerak. simlarni chalkashtirib yubormaslik uchun rezistorlar va ledlarni alohida plataga joylashtirish kerak. arduinoga o‘rnatilgan tugmacha led bilan shunday ko‘rinishga ega: 74нс595 registri mikrosxemasi orqli 4 razryadli matritsani boshqarish. 4 xonali yetti segmentli displey bitta qurilmada birlashtirilgan to‘rtta yetti …

4 / 24

barcha ledlarning manfiy terminallari bir -biriga bog‘lanib, umumiy asos hosil qiladi. umumiy anod (oa) sxemasida, barcha ledlarning musbat terminallari umumiy kuchlanishining (vcc) umumiy terminalini hosil qilish uchun bir -biriga ulanadi. modelni yig‘ish uchun bizga quyidagilar kerak: 1 × arduino platasi 1 × usb kabeli 1 × panel (doska) 1 × shift registri 74hc595n 1 × 4 raqamli 7 segmentli ko‘rsatkich 4 × qarshilik (200 ω / 220 ω) ulash uchun similar modelning arduinoga ulanish sxemasi: mustaqil ishlash uchun topshiriqlar: 1. ma’ruzaning nazariy materialini o‘rganish. 2. bundan tashqari ishlatilgan internet -resurslarni o‘rganing. 3. arduino sxemalarini o‘zingiz ulang. 4. arduino ideda mustaqil ravishda bu ish uchun dastur yozing. havolalar 1. https://microkontroller.ru/arduino-projects/kak-ispolzovat-registr-sdviga-74hc595-s-arduino-uno/ 2. https://arduinoplus.ru/74hc595-arduino/ 3. https://ampermarket.kz/base/ex9-4-digit-7-segment-led-display/ 4. https://microkontroller.ru/arduino-projects/chasy-na-arduino-i-semisegmentnyh-displeyah/ thank you that you took the time to watch image1.png image2.png image3.jpeg image4.png image5.jpeg image6.png image7.png image8.png image9.png image10.png image11.png image12.jpeg image13.png image14.png image15.jpeg image16.png image17.png /docprops/thumbnail.jpeg
