1 / 6

amaliy mashg`ulot №7 energiyaning bir turidan boshqa turga aylanish va yo‘qotilishiga, to‘liq energiyani hisoblashga ta’lluqli bo‘lgan masalalar. oqim o`z harakati davomida ma`lum qarshiliklarni engishga energiyasini sarflab boradi. bu qarshiliklar ishqalanish va inergiya kuchlari tufayli paydo bo`ladi. quvur uzunligi bo`ylab yo`qolgan energiyani hisoblash quvurlarda energiyaning yo`qolishi ikki xil bo`ladi: a) oqim bo`ylab energiyaning yo`qolishi, ya`ni quvur uzunligi boy`lab; b) mahalliy qarshiliklardan energiyaning yo`qolishi. oqim bo`ylab solishtirma energiyaning (damning) yo`qolishi darsi – veysbax formulasi yordamida hisoblanadi: bu yerda - gidravlik ishqalanish koeffitsiyenti. ko`p yillik nazariy va tajribaviy izlanishlar ni suyuqlikning harakat rejimiga va quvur materialiga bog`liq ravishda o`zgarishini ko`rsatdi, ya`ni bu yerda: re – reynolds soni; – quvurning nisbiy g`adir – budurligi. oqim bo`ylab energiyaning yo`qolishiga quvur g`adir – budurligining ta`siri alohida ahamiyatli. g`adir – budurlik quvur materialiga, yasash texnologiyasiga va foydalanish vaqtiga bog`liqdir. quvurning g`adir – budurligini inobatga olish uchun nisbiy g`adir – budurlik tushunchasi kiritilgan: bu yerda: quvur g`adir – …

2 / 6

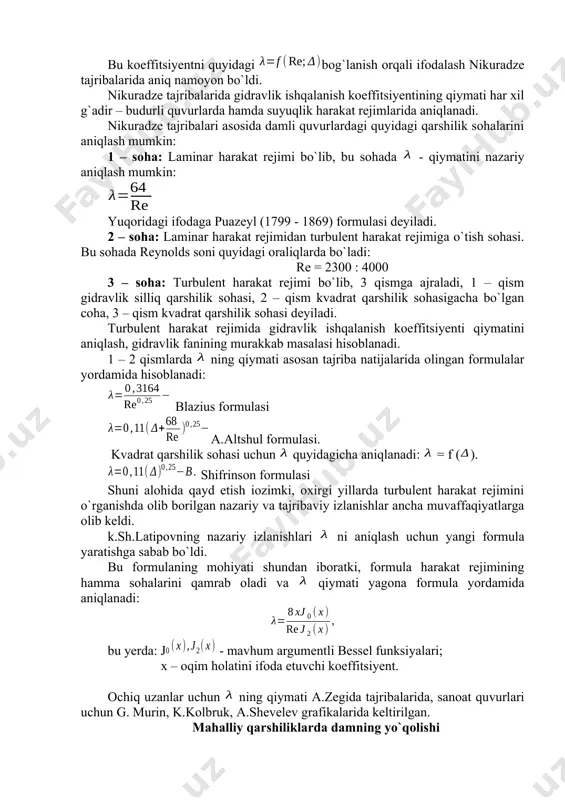

suyuqlik harakat rejimlarida aniqlanadi. nikuradze tajribalari asosida damli quvurlardagi quyidagi qarshilik sohalarini aniqlash mumkin: 1 – soha: laminar harakat rejimi bo`lib, bu sohada - qiymatini nazariy aniqlash mumkin: yuqoridagi ifodaga puazeyl (1799 - 1869) formulasi deyiladi. 2 – soha: laminar harakat rejimidan turbulent harakat rejimiga o`tish sohasi. bu sohada reynolds soni quyidagi oraliqlarda bo`ladi: re = 2300 : 4000 3 – soha: turbulent harakat rejimi bo`lib, 3 qismga ajraladi, 1 – qism gidravlik silliq qarshilik sohasi, 2 – qism kvadrat qarshilik sohasigacha bo`lgan coha, 3 – qism kvadrat qarshilik sohasi deyiladi. turbulent harakat rejimida gidravlik ishqalanish koeffitsiyenti qiymatini aniqlash, gidravlik fanining murakkab masalasi hisoblanadi. 1 – 2 qismlarda ning qiymati asosan tajriba natijalarida olingan formulalar yordamida hisoblanadi: blazius formulasi a.altshul formulasi. kvadrat qarshilik sohasi uchun quyidagicha aniqlanadi: = f (). shifrinson formulasi shuni alohida qayd etish iozimki, oxirgi yillarda turbulent harakat rejimini o`rganishda olib borilgan nazariy va tajribaviy izlanishlar ancha …

3 / 6

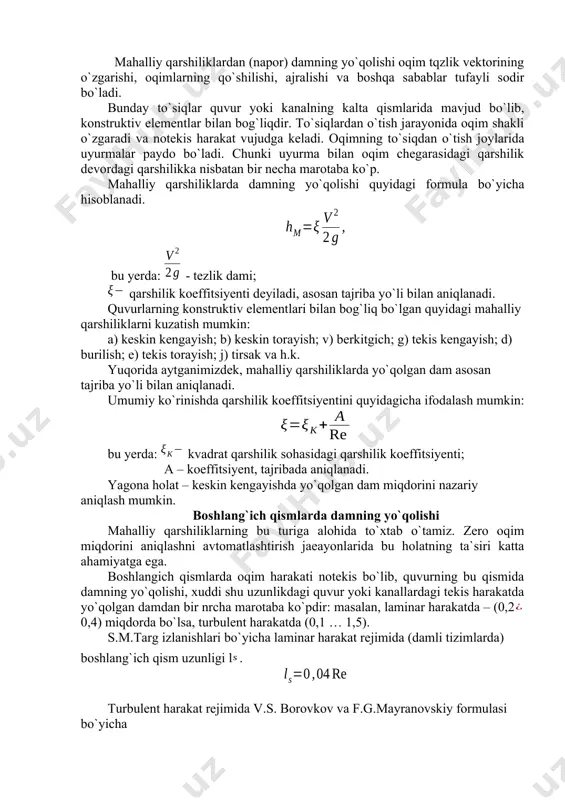

im shakli o`zgaradi va notekis harakat vujudga keladi. oqimning to`siqdan o`tish joylarida uyurmalar paydo bo`ladi. chunki uyurma bilan oqim chegarasidagi qarshilik devordagi qarshilikka nisbatan bir necha marotaba ko`p. mahalliy qarshiliklarda damning yo`qolishi quyidagi formula bo`yicha hisoblanadi. bu yerda: - tezlik dami; qarshilik koeffitsiyenti deyiladi, asosan tajriba yo`li bilan aniqlanadi. quvurlarning konstruktiv elementlari bilan bog`liq bo`lgan quyidagi mahalliy qarshiliklarni kuzatish mumkin: a) keskin kengayish; b) keskin torayish; v) berkitgich; g) tekis kengayish; d) burilish; e) tekis torayish; j) tirsak va h.k. yuqorida aytganimizdek, mahalliy qarshiliklarda yo`qolgan dam asosan tajriba yo`li bilan aniqlanadi. umumiy ko`rinishda qarshilik koeffitsiyentini quyidagicha ifodalash mumkin: bu yerda: kvadrat qarshilik sohasidagi qarshilik koeffitsiyenti; a – koeffitsiyent, tajribada aniqlanadi. yagona holat – keskin kengayishda yo`qolgan dam miqdorini nazariy aniqlash mumkin. boshlang`ich qismlarda damning yo`qolishi mahalliy qarshiliklarning bu turiga alohida to`xtab o`tamiz. zero oqim miqdorini aniqlashni avtomatlashtirish jaeayonlarida bu holatning ta`siri katta ahamiyatga ega. boshlangich qismlarda oqim harakati notekis bo`lib, …

4 / 6

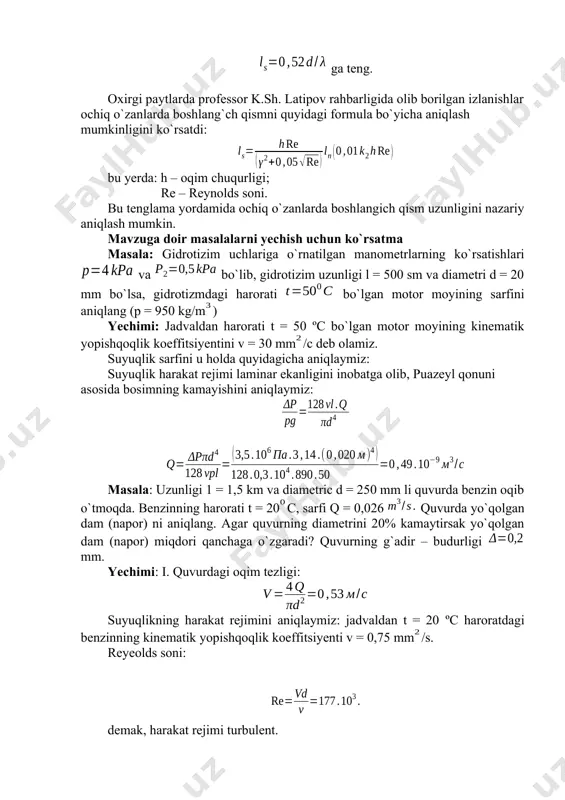

lash mumkin. mavzuga doir masalalarni yechish uchun ko`rsatma masala: gidrotizim uchlariga o`rnatilgan manometrlarning ko`rsatishlari va bo`lib, gidrotizim uzunligi l = 500 sm va diametri d = 20 mm bo`lsa, gidrotizmdagi harorati bo`lgan motor moyining sarfini aniqlang (p = 950 kg/m) yechimi: jadvaldan harorati t = 50 ºc bo`lgan motor moyining kinematik yopishqoqlik koeffitsiyentini v = 30 mm/c deb olamiz. suyuqlik sarfini u holda quyidagicha aniqlaymiz: suyuqlik harakat rejimi laminar ekanligini inobatga olib, puazeyl qonuni asosida bosimning kamayishini aniqlaymiz: masala: uzunligi 1 = 1,5 km va diametric d = 250 mm li quvurda benzin oqib o`tmoqda. benzinning harorati t = 20c, sarfi q = 0,026 quvurda yo`qolgan dam (napor) ni aniqlang. agar quvurning diametrini 20% kamaytirsak yo`qolgan dam (napor) miqdori qanchaga o`zgaradi? quvurning g`adir – budurligi mm. yechimi: i. quvurdagi oqim tezligi: suyuqlikning harakat rejimini aniqlaymiz: jadvaldan t = 20 ºc haroratdagi benzinning kinematik yopishqoqlik koeffitsiyenti v = 0,75 mm/s. reyeolds …

5 / 6

oleobject21.bin image14.wmf oleobject22.bin image15.wmf oleobject23.bin oleobject24.bin image16.wmf oleobject25.bin image17.wmf oleobject26.bin image18.wmf oleobject27.bin image19.wmf oleobject28.bin image20.wmf oleobject29.bin image21.wmf oleobject30.bin image22.wmf oleobject31.bin image23.wmf image1.wmf oleobject32.bin image24.wmf oleobject33.bin image25.wmf oleobject34.bin image26.wmf oleobject35.bin image27.wmf oleobject36.bin image28.wmf oleobject1.bin oleobject37.bin image29.wmf oleobject38.bin image30.wmf oleobject39.bin image31.wmf oleobject40.bin image32.wmf oleobject41.bin image33.wmf image2.wmf oleobject42.bin image34.wmf oleobject43.bin image35.wmf oleobject44.bin image36.wmf oleobject45.bin oleobject46.bin image37.wmf oleobject47.bin oleobject2.bin image38.wmf oleobject48.bin image39.wmf oleobject49.bin image40.wmf oleobject50.bin image41.wmf oleobject51.bin image42.png image43.png l ) (re; d - = f l d d d = d - - d s ) (re; d = f l re 64 = l - = 25 , 0 re 3164 , 0 l - + d = 25 , 0 ) re 68 ( 11 , 0 l . ) ( 11 , 0 25 , 0 b - d = l , ) ( re ) ( 8 2 0 x j x xj = l ) ( ), ( …
