1 / 4

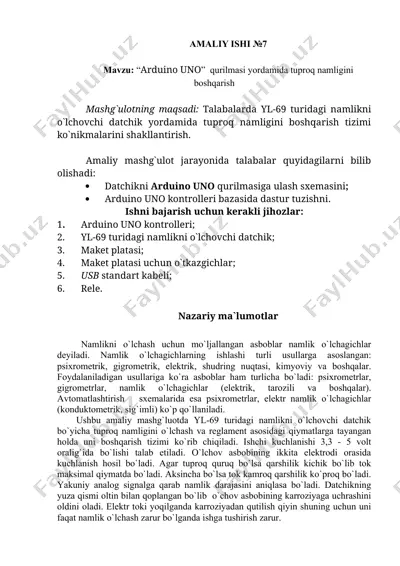

amaliy ishi №7 mavzu: “arduino uno” qurilmasi yordamida tuproq namligini boshqarish mashg`ulotning maqsadi: talabalarda yl-69 turidagi namlikni o`lchovchi datchik yordamida tuproq namligini boshqarish tizimi ko`nikmalarini shakllantirish. amaliy mashg`ulot jarayonida talabalar quyidagilarni bilib olishadi: · datchikni arduino uno qurilmasiga ulash sxemasini; · arduino uno kontrolleri bazasida dastur tuzishni. ishni bajarish uchun kerakli jihozlar: 1. arduino uno kontrolleri; 2. yl-69 turidagi namlikni o`lchovchi datchik; 3. maket platasi; 4. maket platasi uchun o`tkazgichlar; 5. usb standart kabeli; 6. rele. nazariy ma`lumotlar namlikni o`lchash uchun mo`ljallangan asboblar namlik o`lchagichlar deyiladi. namlik o`lchagichlarning ishlashi turli usullarga asoslangan: psixrometrik, gigrometrik, elektrik, shudring nuqtasi, kimyoviy va boshqalar. foydalaniladigan usullariga ko`ra asboblar ham turlicha bo`ladi: psixrometrlar, gigrometrlar, namlik o`lchagichlar (elektrik, tarozili va boshqalar). avtomatlashtirish sxemalarida esa psixrometrlar, elektr namlik o`lchagichlar (konduktometrik, sig`imli) ko`p qo`llaniladi. ushbu amaliy mashg`luotda yl-69 turidagi namlikni o`lchovchi datchik bo`yicha tuproq namligini o`lchash va reglament asosidagi qiymatlarga tayangan holda uni boshqarish tizimi ko`rib chiqiladi. ishchi …

2 / 4

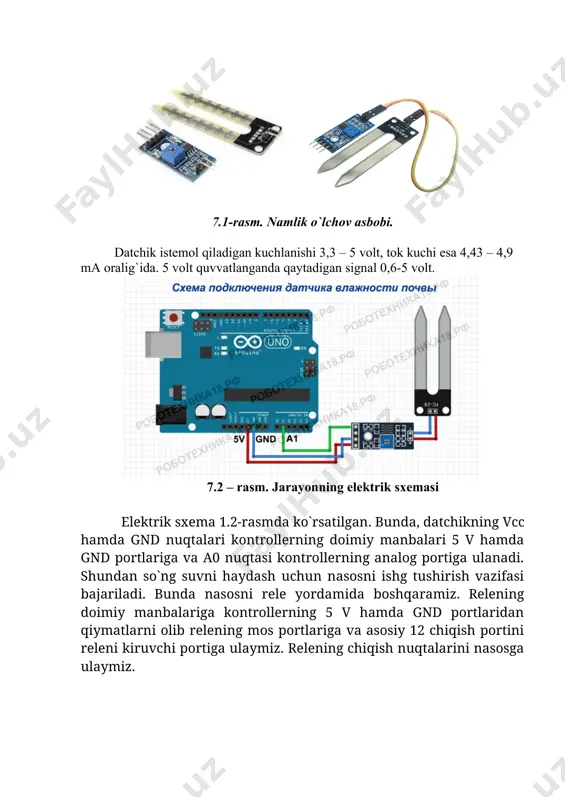

4,9 ma oralig`ida. 5 volt quvvatlanganda qaytadigan signal 0,6-5 volt. 7.2 – rasm. jarayonning elektrik sxemasi elektrik sxema 1.2-rasmda ko`rsatilgan. bunda, datchikning vcc hamda gnd nuqtalari kontrollerning doimiy manbalari 5 v hamda gnd portlariga va a0 nuqtasi kontrollerning analog portiga ulanadi. shundan so`ng suvni haydash uchun nasosni ishg tushirish vazifasi bajariladi. bunda nasosni rele yordamida boshqaramiz. relening doimiy manbalariga kontrollerning 5 v hamda gnd portlaridan qiymatlarni olib relening mos portlariga va asosiy 12 chiqish portini releni kiruvchi portiga ulaymiz. relening chiqish nuqtalarini nasosga ulaymiz. 7.3-rasm. jarayonning vizual ko`rinishi yuqoridagi printsipial sxema asosida sxemani quramiz va sxemani ulash ishi tugagach arduino platasini usb kabel yordamida kompyuterga ulaymiz. dasturni yuklash tuproq namiligini o`lchash tizimining dasturi keltirilgan. ushbu kodni nusxalang va arduino ide ga joylashtiring. int sensorpin=a0; int sensorvalue=0; int sensorvaluefoiz=0; void setup(){ serial.begin(9600); } void loop() { sensorvalue=analogread(sensorpin); sensorvaluefoiz=map(sensorvalue,0,1023,0,100); serial.print(100-sensorvaluefoiz); serial.println("%"); delay(1000); } ishni bajarish tartibi 1.talabalar o`qituvchi tomonidan berilgan ma`lumotlar asosida …

3 / 4

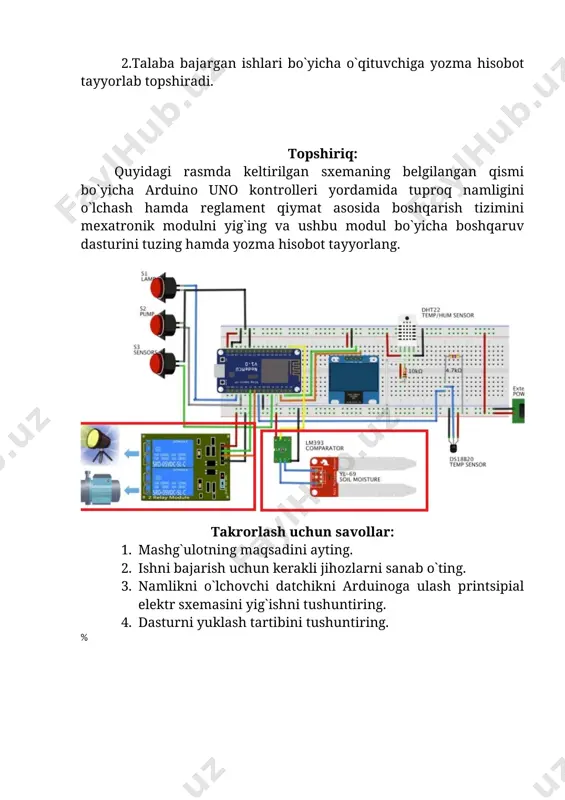

bini tushuntiring. % image5.png image1.jpeg image2.jpeg image3.jpeg image4.jpeg

4 / 4
