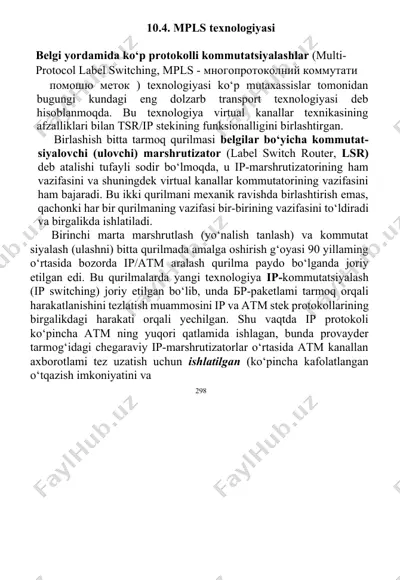

10.4. mpls texnologiyasi belgi yordamida ko‘p protokolli kommutatsiyalashlar (multi-protocol label switching, mpls - многопротоколний коммутати помошю меток ) texnologiyasi ko‘p mutaxassislar tomonidan bugungi kundagi eng dolzarb transport texnologiyasi deb hisoblanmoqda. bu texnologiya virtual kanallar texnikasining afzalliklari bilan tsr/ip stekining funksionalligini birlashtirgan. birlashish bitta tarmoq qurilmasi belgilar bo‘yicha kommutat-siyalovchi (ulovchi) marshrutizator (label switch router, lsr) deb atalishi tufayli sodir bo‘lmoqda, u ip-marshrutizatorining ham vazifasini va shuningdek virtual kanallar kommutatorining vazifasini ham bajaradi. bu ikki qurilmani mexanik ravishda birlashtirish emas, qachonki har bir qurilmaning vazifasi bir-birining vazifasini to‘ldiradi va birgalikda ishlatiladi. birinchi marta marshrutlash (yo‘nalish tanlash) va kommutat siyalash (ulashni) bitta qurilmada amalga oshirish g‘oyasi 90 yillaming o‘rtasida bozorda ip/atm aralash qurilma paydo bo‘lganda joriy etilgan edi. bu qurilmalarda yangi texnologiya ip-kommutatsiyalash (ip switching) joriy etilgan bo‘lib, unda бр-paketlami tarmoq orqali harakatlanishini tezlatish muammosini ip va atm stek protokollarining birgalikdagi harakati orqali yechilgan. shu vaqtda ip protokoli ko‘pincha atm ning yuqori qatlamida …

2 / 10

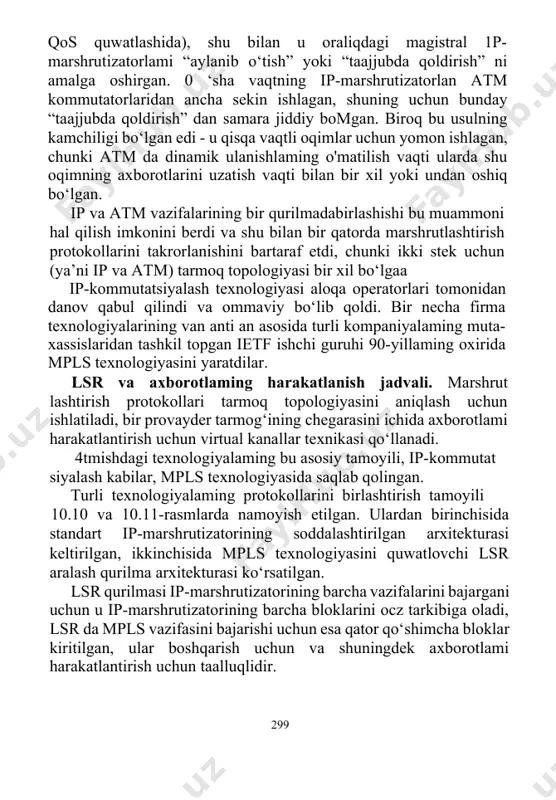

yoki undan oshiq bo‘lgan. ip va atm vazifalarining bir qurilmadabirlashishi bu muammoni hal qilish imkonini berdi va shu bilan bir qatorda marshrutlashtirish protokollarini takrorlanishini bartaraf etdi, chunki ikki stek uchun (ya’ni ip va atm) tarmoq topologiyasi bir xil bo‘lgaa ip-kommutatsiyalash texnologiyasi aloqa operatorlari tomonidan danov qabul qilindi va ommaviy bo‘lib qoldi. bir necha firma texnologiyalarining van anti an asosida turli kompaniyalaming muta-xassislaridan tashkil topgan ietf ishchi guruhi 90-yillaming oxirida mpls texnologiyasini yaratdilar. lsr va axborotlaming harakatlanish jadvali. marshrut lashtirish protokollari tarmoq topologiyasini aniqlash uchun ishlatiladi, bir provayder tarmog‘ining chegarasini ichida axborotlami harakatlantirish uchun virtual kanallar texnikasi qo‘llanadi. 4tmishdagi texnologiyalaming bu asosiy tamoyili, ip-kommutat siyalash kabilar, mpls texnologiyasida saqlab qolingan. turli texnologiyalaming protokollarini birlashtirish tamoyili 10.10 va 10.11-rasmlarda namoyish etilgan. ulardan birinchisida standart ip-marshrutizatorining soddalashtirilgan arxitekturasi keltirilgan, ikkinchisida mpls texnologiyasini quwatlovchi lsr aralash qurilma arxitekturasi ko‘rsatilgan. lsr qurilmasi ip-marshrutizatorining barcha vazifalarini bajargani uchun u ip-marshrutizatorining barcha bloklarini ocz tarkibiga oladi, lsr …

3 / 10

giyalardagi virtual kanallar texnikasidagi jadvalga o‘xshashdir (10.1-jadval). 300 mpls texnologiyasida harakatlanish jadvaliga misol. _______________ __________ ___________ 10.1-jadvaji kirish interfey si belgi keyingi harakat so 245 xop 256 si so 27 s2 45 .... lsr qurilmasining har biriga harakatlanish jadvali signa protokoli bilan hosil qilinadi, u mpls da belgilami taqsimlash protokoli (label distribution protocol, ldp) nomiga ega ldp protokoli tarmoq bo‘ylab virtual kanal yotqizadi, uni mpls texnologiyasida belgilar bo‘yicha kommutatsiyalash yo‘hari deb nomlanadi (label switching path, lsp). belgilar bo‘yicha kommutatsiyalash yo‘uari. 10.12-rasmda bir necha ip tarmoqlari bilan muloqotda bo‘luvchi mpls tarmog‘i keltirilgan. mpls texnologiyasida chegaraviy lsr qurilmalari maxsus nomga ega - belgilar bo‘yicha chegaraviy kommutatsiyalovchi marshi4itizatorlar (label switch edge routers, ler). ler qurilmasi bajaradigan vazifasi bo‘yicha ancha murakkab bo‘lib, boshqa tarmoqlardan trafikni standart ip-paket ko‘rinishida qabul qilib olgach, so‘ng ularga belgini qo‘shadi va bir necha oraliq lsr qurilmalar orqali mos yo‘l bo‘ylab ler chiqish qurilmasiga yo‘naltiradi. bunda paket borishi kerak boigan …

4 / 10

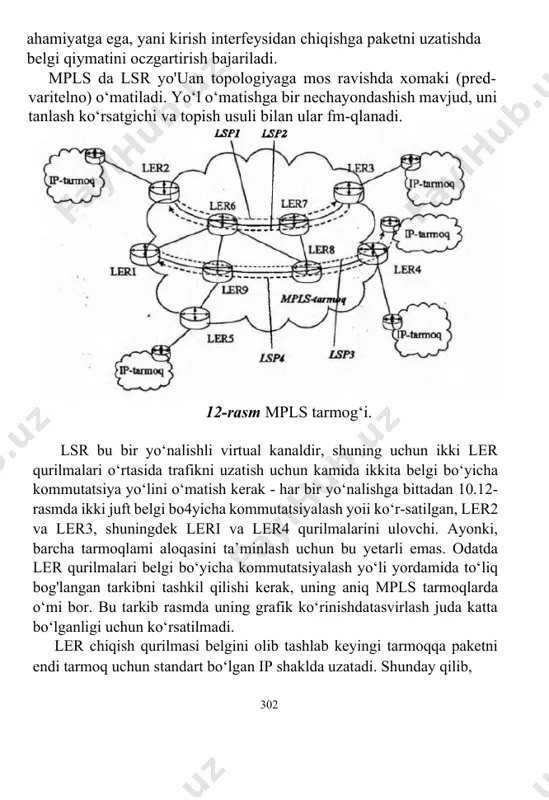

riladi. mpls da lsr yo'uan topologiyaga mos ravishda xomaki (pred-varitelno) o‘matiladi. yo‘l o‘matishga bir nechayondashish mavjud, uni tanlash ko‘rsatgichi va topish usuli bilan ular fm-qlanadi. 12-rasm mpls tarmog‘i. lsr bu bir yo‘nalishli virtual kanaldir, shuning uchun ikki ler qurilmalari o‘rtasida trafikni uzatish uchun kamida ikkita belgi bo‘yicha kommutatsiya yo‘lini o‘matish kerak - har bir yo‘nalishga bittadan 10.12-rasmda ikki juft belgi bo4yicha kommutatsiyalash yoii ko‘r-satilgan, ler2 va ler3, shuningdek leri va ler4 qurilmalarini ulovchi. ayonki, barcha tarmoqlami aloqasini ta’minlash uchun bu yetarli emas. odatda ler qurilmalari belgi bo‘yicha kommutatsiyalash yo‘li yordamida to‘liq bog'langan tarkibni tashkil qilishi kerak, uning aniq mpls tarmoqlarda o‘mi bor. bu tarkib rasmda uning grafik ko‘rinishdatasvirlash juda katta bo‘lganligi uchun ko‘rsatilmadi. ler chiqish qurilmasi belgini olib tashlab keyingi tarmoqqa paketni endi tarmoq uchun standart bo‘lgan ip shaklda uzatadi. shunday qilib, 302 mpls texnologiyasi qolgan boshqa ip tarmoqlar uchun shaffof bo‘lib qoladi. mpls sarlavhasi va kanal bosqichidagi texnoiogiyalar. mpls …

5 / 10

lsr chajarasi tashkil etish imkonini beradi, qachonki lsr ni tashqi yo4lining ichida (shuningdek tunnel deb ataluvchi) bir necha ikkinchi bosqichli lsr yo‘llari mavjud; o‘z navbatida ikkinchi bosqichli lsr yo‘llarining ichida bir necha lsr uchinchi bosqichli yo41ar bo‘lishi mumkun va hokazo. atm tex nologiyasini o‘rganayotganimizda biz virtual kanallaming shajara konsepsiyasini eslatib o‘tgan edik, u texnologiyada chajaraning ikki bosqichi ishlatiladi: virtual yo‘l (vp) va virtual ulanishlar (vc). mpls kanallar shajara bosqichlar sonini cheklamaydi. rasmdan kolrinib turibdiki, mpls texnologiyasi bir necha turdagi kadrlami quwatlaydi: ppp, ethernet, frame relay va atm. в uni mpls qatlami ostida sanab o‘tilgan texnologiyalaridan biri ishlaydi deb tushunish kerak emas. bunda faqat mpls texnologiyasida sanab o‘tilgan texnologiyalaming kadrlarining o‘lchami ishlatiladi, ularga tarmoq darajasidagi paketni joylash uchun albatta, ular bugungi kunda deyarli har doim ip-paketlardir. ppp, ethernet va frame relay kadrlaridampls sarlavhasi yagona sarlavha bilan 3- bosqich paket sarlavhasining orasiga joylashtiriladi. atm yacheykalari bilan mpls texnologiyasi boshqacha ishlaydi: u bu …
