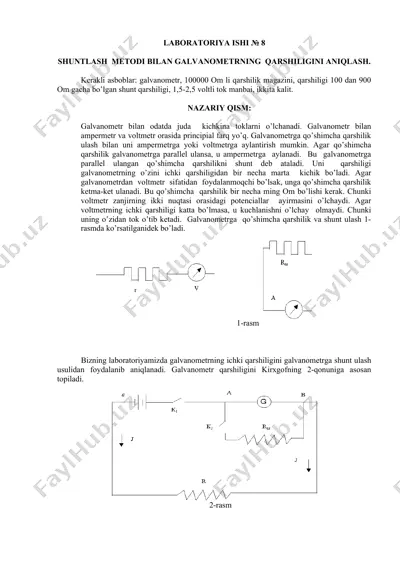

laboratoriya ishi № 8 shuntlash metodi bilan galvanometrning qarshiligini aniqlash. kerakli asboblar: galvanometr, 100000 om li qarshilik magazini, qarshiligi 100 dan 900 om gacha bo’lgan shunt qarshiligi, 1,5-2,5 voltli tok manbai, ikkita kalit. nazariy qism: galvanometr bilan odatda juda kichkina toklarni o’lchanadi. galvanometr bilan ampermetr va voltmetr orasida principial farq yo’q. galvanometrga qo’shimcha qarshilik ulash bilan uni ampermetrga yoki voltmetrga aylantirish mumkin. agar qo’shimcha qarshilik galvanometrga parallel ulansa, u ampermetrga aylanadi. bu galvanometrga parallel ulangan qo’shimcha qarshilikni shunt deb ataladi. uni qarshiligi galvanometrning o’zini ichki qarshiligidan bir necha marta kichik bo’ladi. agar galvanometrdan voltmetr sifatidan foydalanmoqchi bo’lsak, unga qo’shimcha qarshilik ketma-ket ulanadi. bu qo’shimcha qarshilik bir necha ming om bo’lishi kerak. chunki voltmetr zanjirning ikki nuqtasi orasidagi potenciallar ayirmasini o’lchaydi. agar voltmetrning ichki qarshiligi katta bo’lmasa, u kuchlanishni o’lchay olmaydi. chunki uning o’zidan tok o’tib ketadi. galvanometrga qo’shimcha qarshilik va shunt ulash 1-rasmda ko’rsatilganidek bo’ladi. 1-rasm bizning laboratoriyamizda galvanometrning ichki …

2 / 3

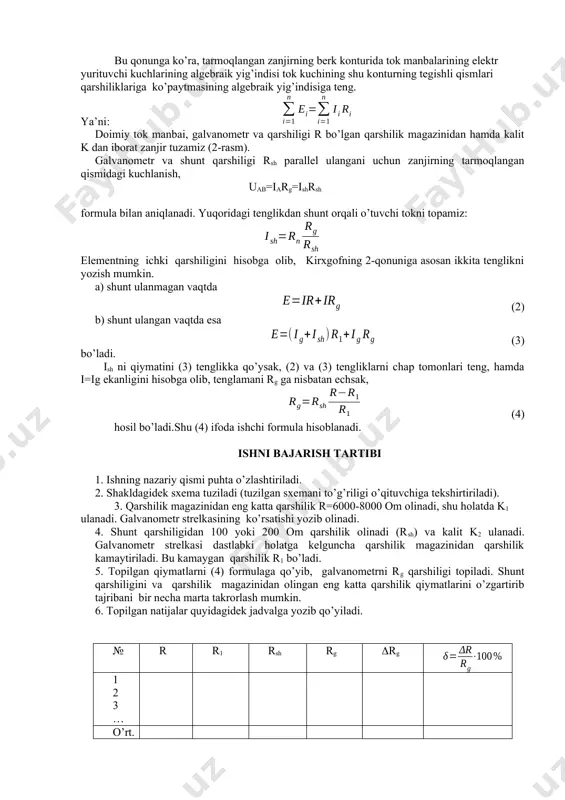

hisobga olib, kirxgofning 2-qonuniga asosan ikkita tenglikni yozish mumkin. a) shunt ulanmagan vaqtda (2) b) shunt ulangan vaqtda esa (3) bo’ladi. ish ni qiymatini (3) tenglikka qo’ysak, (2) va (3) tengliklarni chap tomonlari teng, hamda i=ig ekanligini hisobga olib, tenglamani rg ga nisbatan echsak, (4) hosil bo’ladi.shu (4) ifoda ishchi formula hisoblanadi. ishni bajarish tartibi 1. ishning nazariy qismi puhta o’zlashtiriladi. 2. shakldagidek sxema tuziladi (tuzilgan sxemani to’g’riligi o’qituvchiga tekshirtiriladi). 3. qarshilik magazinidan eng katta qarshilik r=6000-8000 om olinadi, shu holatda k1 ulanadi. galvanometr strelkasining ko’rsatishi yozib olinadi. 4. shunt qarshiligidan 100 yoki 200 om qarshilik olinadi (rsh) va kalit k2 ulanadi. galvanometr strelkasi dastlabki holatga kelguncha qarshilik magazinidan qarshilik kamaytiriladi. bu kamaygan qarshilik r1 bo’ladi. 5. topilgan qiymatlarni (4) formulaga qo’yib, galvanometrni rg qarshiligi topiladi. shunt qarshiligini va qarshilik magazinidan olingan eng katta qarshilik qiymatlarini o’zgartirib tajribani bir necha marta takrorlash mumkin. 6. topilgan natijalar quyidagidek jadvalga yozib qo’yiladi. …

3 / 3

galvanometrning qarshiligining aniqlanishi. - Page 3

Хотите читать дальше?

Скачайте все 3 страниц бесплатно через Telegram.

Скачать полный файл

О "galvanometrning qarshiligining aniqlanishi."

laboratoriya ishi № 8 shuntlash metodi bilan galvanometrning qarshiligini aniqlash. kerakli asboblar: galvanometr, 100000 om li qarshilik magazini, qarshiligi 100 dan 900 om gacha bo’lgan shunt qarshiligi, 1,5-2,5 voltli tok manbai, ikkita kalit. nazariy qism: galvanometr bilan odatda juda kichkina toklarni o’lchanadi. galvanometr bilan ampermetr va voltmetr orasida principial farq yo’q. galvanometrga qo’shimcha qarshilik ulash bilan uni ampermetrga yoki voltmetrga aylantirish mumkin. agar qo’shimcha qarshilik galvanometrga parallel ulansa, u ampermetrga aylanadi. bu galvanometrga parallel ulangan qo’shimcha qarshilikni shunt deb ataladi. uni qarshiligi galvanometrning o’zini ichki qarshiligidan bir necha marta kichik bo’ladi. agar galvanometrdan voltmetr sifatidan foydalanmoqchi bo’lsak, ...
