1-mashg’ulot. suyuqliklarni oqish rejimlarini tajribada o’rganish ishning maqsadi: suyuqlikning oqim holatlarni tajribada kuzatish. suyuqlikning oqimiga ta`sir qiladigan kattaliklarni o’rganish. reynol’ds kriteriyasining qiymatlarini tajribada aniqlash. umumiy tushuncha ko’pchilik texnologik jarayonlar suyuqlik va gazlarning xarakati bilan bog’liq bo’lib, ularni hisoblashda, suyuqliklar va gazlarning oqish rejimlarini bilish kerak bo’ladi. aylana va boshqa shakldagi ko`ndalang kesim yuziga ega bo`lgan kanalda suyuqlik ikki xil, ya`ni laminar yoki to’lqinsimon oqim rejimida harakat qiladi. suyuqlikning oqim rejimlarini birinchi bo’lib 1883 yilda ingliz fizigi o.reynolds aniqladi. u rangli suyuqlik yordamida suyuqlikning ikki xil laminar va to’lqinsimon xolatda oqishini tajriba qurilmasida ko’rsatib berdi. reynol’ds o’z tajribalari natijasida suyuqliklarning oqish xolatlarini aniqlaydigan quyidagi o’lchamsiz kompleks formulani keltirib chiqardi: (1.1) bu ifodada, - oqayotgan suyuqlikning o’rtacha tezligi, m/s d - suyuqlik oqimning diametri, m - oqayotgan suyuqlikning zichligi, kg/m3 - oqayotgan suyuqlikning dinamik qovushqoqligi, pa. s. bu formula reynol’ds kriteriyasi deb ataladi. bu formulaning fizik ma`nosi xarakatlanayotgan suyuqlik qovushqoqligi bilan uni …

2 / 6

b traektoriyalari bo’yicha, turg’unlashmagan, tartibsiz oqimidir. to’lqinsimon oqimda tezlik va bosim, oqimning xar bir nuqtasida tartibsiz o’zgaradi. bu oqimda suyuqliklar intensiv aralashadi. to’lqinsimon oqim laminar oqim turg’unligi yo’qolishi natijasida vujudga keladi va bunda reynol’ds soni kritik qiymatdan katta bo’ladi. bu oqim soni reynolds soni tengsizligini qanoatlantiruvchi qiymatlarda sodir bo’ladi. suyuqliklar harakatini dumaloq kesim yuzali trubalardan tashqari har xil kanallarda aniqlash uchun kriteriyasidagi diametr o’rniga ekvivalent diametr kattaligi ishlatiladi va u quyidagicha aniqlanadi: (1.2) bu ifodada, - suyuqlik oqimining ko’ndalang kesim yuzasi, m2; p - ho’llangan perimetr, m. suyuqlikning to’lqinsimon oqim rejimi o’z navbatida ikki turga, ya`ni o’tish va turg’un to’lqinsimon harakat rejimlariga bo’linadi. re = 2300 10000 chegarada o’zgarsa o’tish sohasi bo’lib, bunda bir vaqtning o’zida trubada ikki xil harakat mavjud bo’ladi, ya`ni truba o’rtasida suyuqlik to’lqinsimon devor yaqinida laminar harakatda bo’ladi. bunga sabab, suyuqlik oqim tezligining truba ko’ndalang kesimi bo’yicha bir xil taqsimlanmaganligidir. bo’lganda oqim turg’un to’lqinsimon bo’ladi. tajriba …

3 / 6

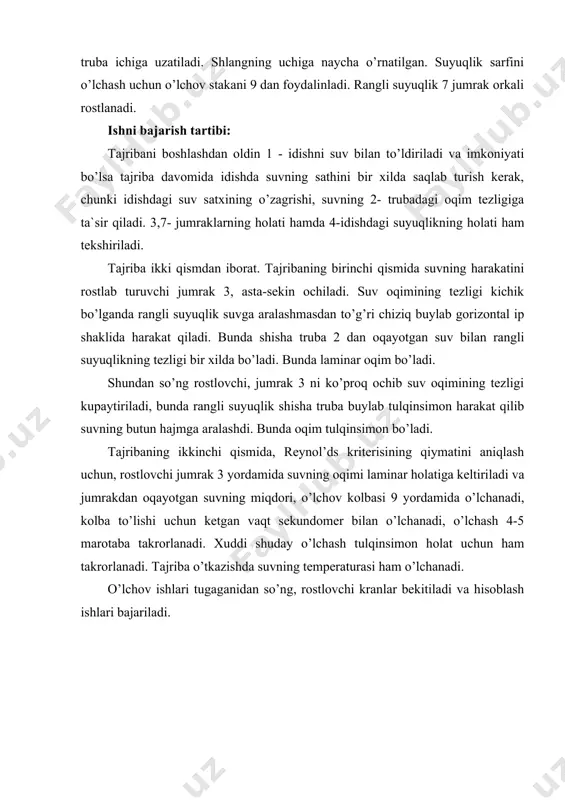

r qiladi. 3,7- jumraklarning holati hamda 4-idishdagi suyuqlikning holati ham tekshiriladi. tajriba ikki qismdan iborat. tajribaning birinchi qismida suvning harakatini rostlab turuvchi jumrak 3, asta-sekin ochiladi. suv oqimining tezligi kichik bo’lganda rangli suyuqlik suvga aralashmasdan to’g’ri chiziq buylab gorizontal ip shaklida harakat qiladi. bunda shisha truba 2 dan oqayotgan suv bilan rangli suyuqlikning tezligi bir xilda bo’ladi. bunda laminar oqim bo’ladi. shundan so’ng rostlovchi, jumrak 3 ni ko’proq ochib suv oqimining tezligi kupaytiriladi, bunda rangli suyuqlik shisha truba buylab tulqinsimon harakat qilib suvning butun hajmga aralashdi. bunda oqim tulqinsimon bo’ladi. tajribaning ikkinchi qismida, reynol’ds kriterisining qiymatini aniqlash uchun, rostlovchi jumrak 3 yordamida suvning oqimi laminar holatiga keltiriladi va jumrakdan oqayotgan suvning miqdori, o’lchov kolbasi 9 yordamida o’lchanadi, kolba to’lishi uchun ketgan vaqt sekundomer bilan o’lchanadi, o’lchash 4-5 marotaba takrorlanadi. xuddi shuday o’lchash tulqinsimon holat uchun ham takrorlanadi. tajriba o’tkazishda suvning temperaturasi ham o’lchanadi. o’lchov ishlari tugaganidan so’ng, rostlovchi kranlar bekitiladi …

4 / 6

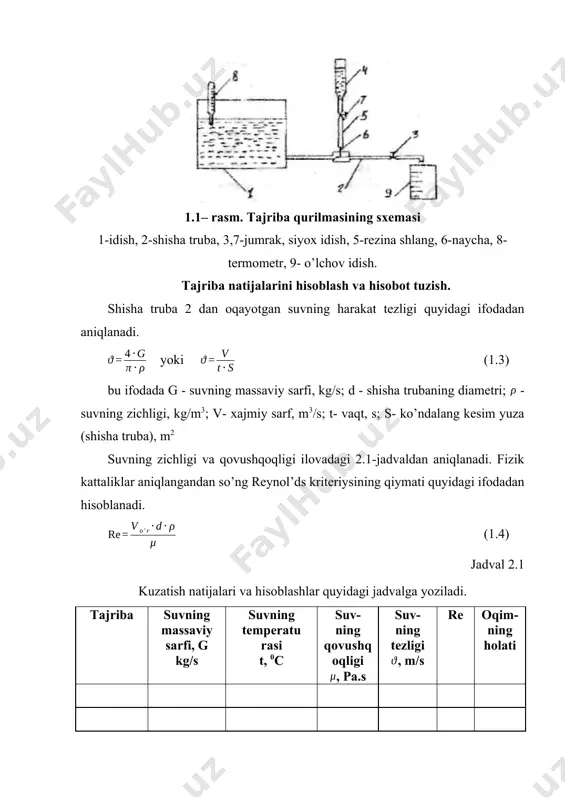

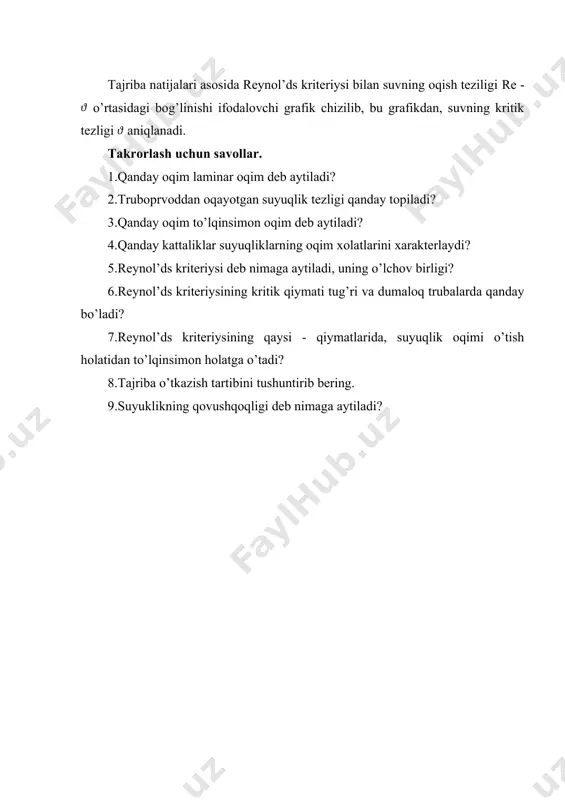

fi, g kg/s suvning temperatu rasi t, 0c suv-ning qovushqoqligi , pa.s suv-ning tezligi , m/s re oqim- ning holati tajriba natijalari asosida reynol’ds kriteriysi bilan suvning oqish teziligi re - o’rtasidagi bog’linishi ifodalovchi grafik chizilib, bu grafikdan, suvning kritik tezligi aniqlanadi. takrorlash uchun savollar. 1.qanday oqim laminar oqim deb aytiladi? 2.truboprvoddan oqayotgan suyuqlik tezligi qanday topiladi? 3.qanday oqim to’lqinsimon oqim deb aytiladi? 4.qanday kattaliklar suyuqliklarning oqim xolatlarini xarakterlaydi? 5.reynol’ds kriteriysi deb nimaga aytiladi, uning o’lchov birligi? 6.reynol’ds kriteriysining kritik qiymati tug’ri va dumaloq trubalarda qanday bo’ladi? 7.reynol’ds kriteriysining qaysi - qiymatlarida, suyuqlik oqimi o’tish holatidan to’lqinsimon holatga o’tadi? 8.tajriba o’tkazish tartibini tushuntirib bering. 9.suyuklikning qovushqoqligi deb nimaga aytiladi? image1.jpeg

5 / 6

suyuqliklarni oqish rejimlarini tajribada o’rganish - Page 5
