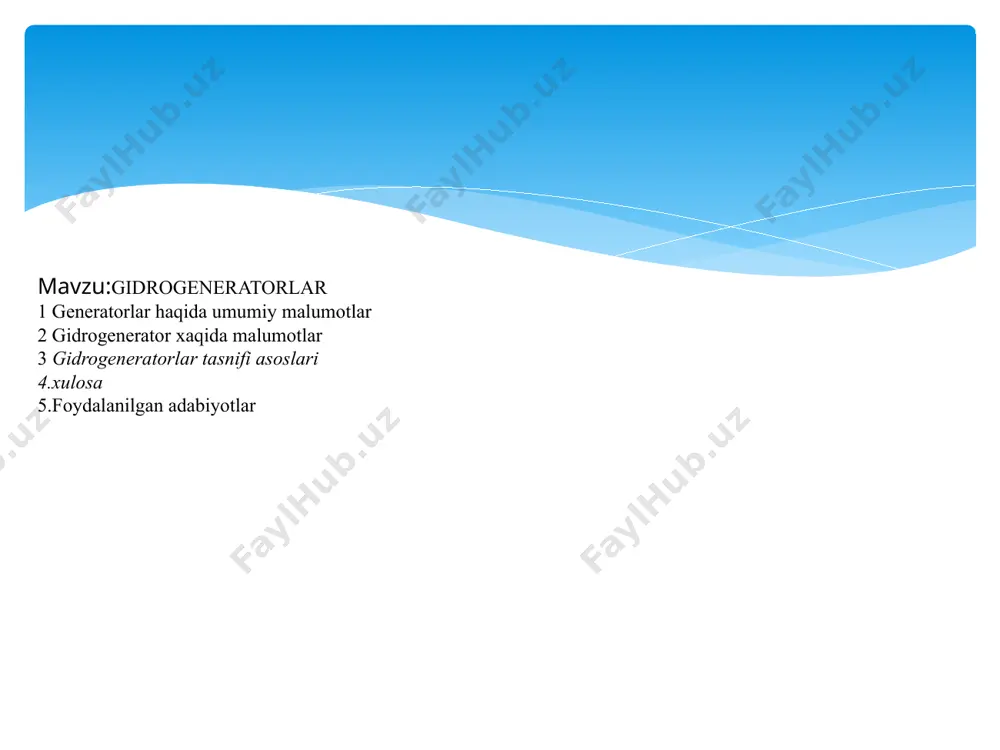

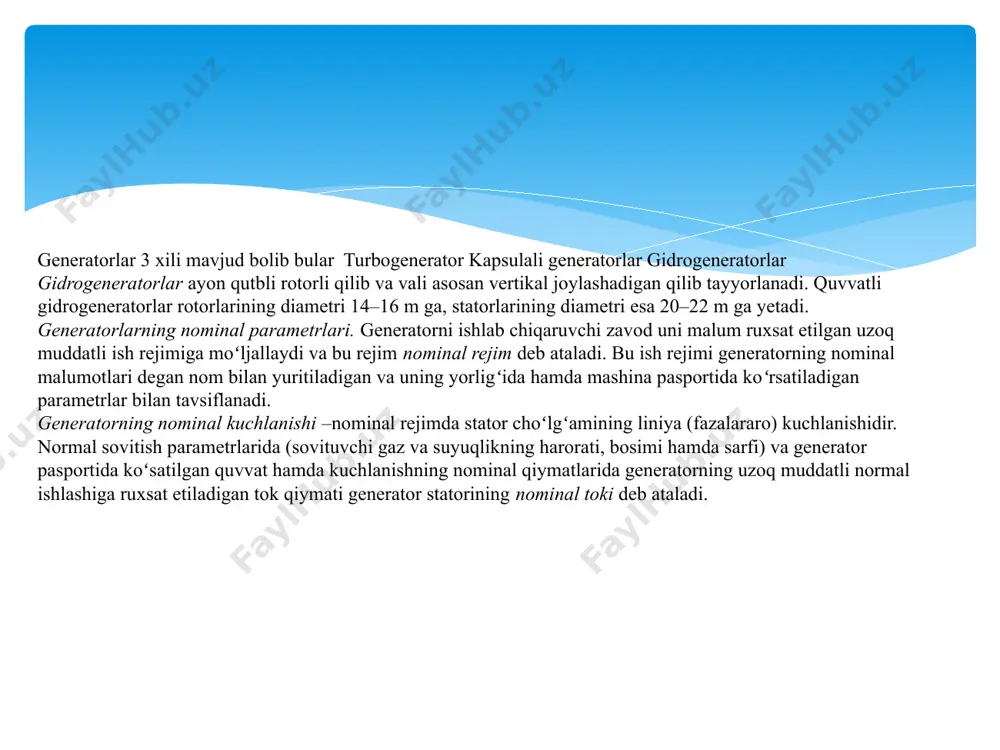

презентация powerpoint andijon mashinasozlik insituti elekktrotexnika fakulteti eee-yo’nalishi k_91-21-gurux talabasi ibrohimov xojisolining stansiya va podstansya fanidan mustaqil ishi mavzu:gidrogeneratorlar 1 generatorlar haqida umumiy malumotlar 2 gidrogenerator xaqida malumotlar 3 gidrogeneratorlar tasnifi asoslari 4.xulosa 5.foydalanilgan adabiyotlar generatorlar 3 xili mavjud bolib bular turbogenerator kapsulali generatorlar gidrogeneratorlar gidrogeneratorlar ayon qutbli rotorli qilib va vali asosan vertikal joylashadigan qilib tayyorlanadi. quvvatli gidrogeneratorlar rotorlarining diametri 14–16 m ga, statorlarining diametri esa 20–22 m ga yetadi. generatorlarning nominal parametrlari. generatorni ishlab chiqaruvchi zavod uni malum ruxsat etilgan uzoq muddatli ish rejimiga moʻljallaydi va bu rejim nominal rejim deb ataladi. bu ish rejimi generatorning nominal malumotlari degan nom bilan yuritiladigan va uning yorligʻida hamda mashina pasportida koʻrsatiladigan parametrlar bilan tavsiflanadi. generatorning nominal kuchlanishi –nominal rejimda stator choʻlgʻamining liniya (fazalararo) kuchlanishidir. normal sovitish parametrlarida (sovituvchi gaz va suyuqlikning harorati, bosimi hamda sarfi) va generator pasportida koʻsatilgan quvvat hamda kuchlanishning nominal qiymatlarida generatorning uzoq muddatli normal ishlashiga ruxsat …

2 / 12

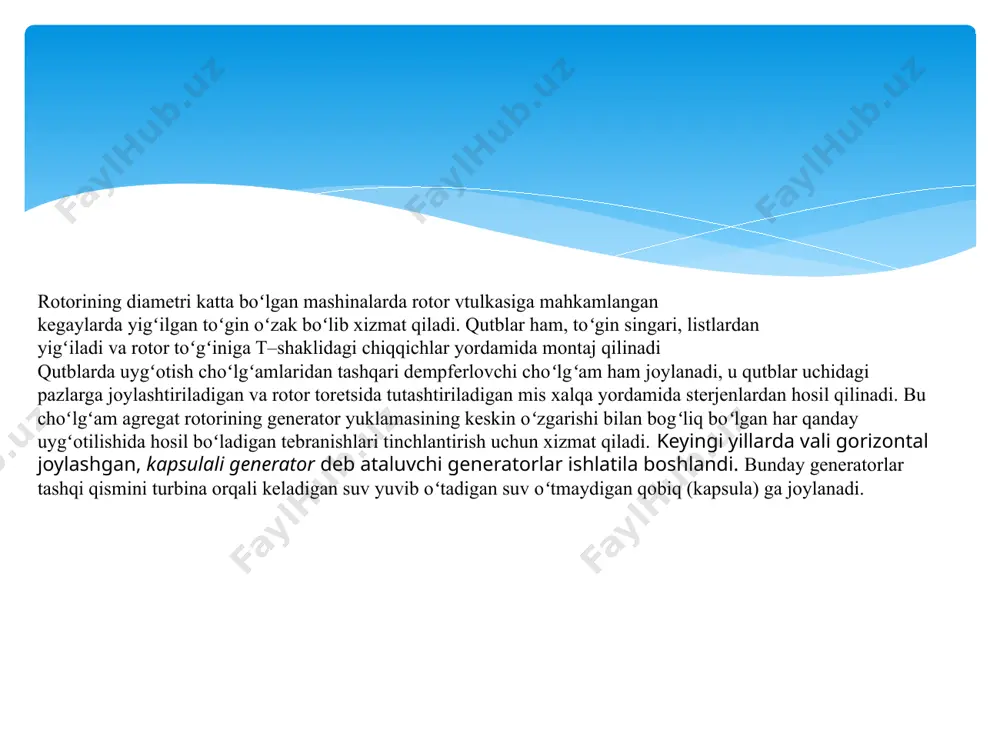

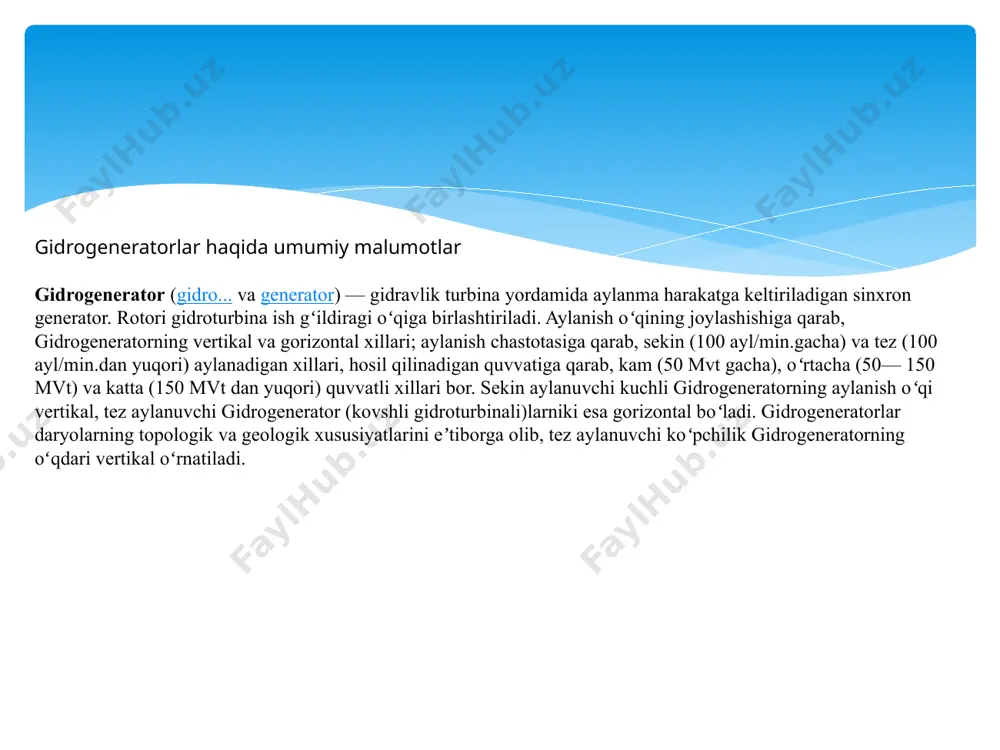

qanday uygʻotilishida hosil boʻladigan tebranishlari tinchlantirish uchun xizmat qiladi. keyingi yillarda vali gorizontal joylashgan, kapsulali generator deb ataluvchi generatorlar ishlatila boshlandi. bunday generatorlar tashqi qismini turbina orqali keladigan suv yuvib oʻtadigan suv oʻtmaydigan qobiq (kapsula) ga joylanadi. gidrogeneratorlar haqida umumiy malumotlar gidrogenerator (gidro... va generator) — gidravlik turbina yordamida aylanma harakatga keltiriladigan sinxron generator. rotori gidroturbina ish gʻildiragi oʻqiga birlashtiriladi. aylanish oʻqining joylashishiga qarab, gidrogeneratorning vertikal va gorizontal xillari; aylanish chastotasiga qarab, sekin (100 ayl/min.gacha) va tez (100 ayl/min.dan yuqori) aylanadigan xillari, hosil qilinadigan quvvatiga qarab, kam (50 mvt gacha), oʻrtacha (50— 150 mvt) va katta (150 mvt dan yuqori) quvvatli xillari bor. sekin aylanuvchi kuchli gidrogeneratorning aylanish oʻqi vertikal, tez aylanuvchi gidrogenerator (kovshli gidroturbinali)larniki esa gorizontal boʻladi. gidrogeneratorlar daryolarning topologik va geologik xususiyatlarini eʼtiborga olib, tez aylanuvchi koʻpchilik gidrogeneratorning oʻqdari vertikal oʻrnatiladi. gidrogeneratorlarni konstrukiiyalashda va montaj qilishda gidroagregat aylanuvchi kismlarining mahkamlanishiga va rotor hamda stator chulgʻamlarini sovitishga alohida eʼtibor …

3 / 12

da motor odamlar ishlab chiqarishida va ishida keng tarqalgan mexanik qurilma bo'lib kelgan.dvigatelning rivojlanishi bilan tegishli holatlar va ishlashga ko'ra har xil turdagi motorlar mavjud.ishlaydigan quvvat manbai bo'yicha tasnifi dvigatelning turli xil ishlaydigan quvvat manbalariga ko'ra bir fazali va uch fazali motorga bolinadi. ishga tushirish va ishlash rejimi bo'yicha tasniflash ishga tushirish va ishlash rejimiga ko'ra, vosita kondensatorni ishga tushirish motoriga, kondansatkichni ishga tushirish motoriga va bo'linish fazali motorga bo'linishi mumkin. ishlash tezligi bo'yicha tasniflash ishlash tezligiga ko'ra, vosita yuqori tezlikda ishlaydigan vosita, past tezlikda ishlaydigan vosita, doimiy tezlikda ishlaydigan vosita va tezlikni tartibga soluvchi vositaga bo'linishi mumkin.past tezlikli motorlar tishli reduktorlarga, elektromagnit reduktorlarga, momentli motorlarga va tirnoqli qutbli sinxron motorlarga bo'linadi.tezlikni tartibga soluvchi motorlar bosqichma-bosqich o'zgaruvchan tezlikli motorlarga, pog'onasiz doimiy tezlikli motorlarga, pog'onali o'zgaruvchan tezlikli motorlarga va pog'onasiz o'zgaruvchan tezlikli motorlarga, shuningdek elektromagnit tezlikni tartibga soluvchi motorlarga, shahar tezligini tartibga soluvchi motorlarga, o'zgaruvchan chastotali tezlikni tartibga soluvchi motorlarga va …

4 / 12

tezligiga teng qilib olinadi. xulosa; qaysi turdagi energiya ishlab chiqarish uskunasi bo'lishidan qat'i nazar, elektr energiyasini ishlab chiqarilgandan so'ng elektr energiyasini elektr tarmog'iga uzatish kerak, ya'ni elektr energiyasini ishlab chiqarish uchun generatorni tarmoqqa ulash kerak.tarmoqqa ulangandan so'ng, u butun elektr tarmog'iga ulanadi va elektr tarmog'idagi hamma joyda chastotalar aynan bir xil.elektr tarmog'i qanchalik katta bo'lsa, chastota o'zgarishi diapazoni qanchalik kichik bo'lsa va chastota barqarorroq bo'ladi.biroq, elektr tarmog'ining chastotasi faqat faol quvvatning muvozanatli yoki yo'qligi bilan bog'liq.jeneratör majmuasi tomonidan chiqarilgan faol quvvat elektr energiyasini iste'mol qilishning faol kuchidan kattaroq bo'lsa, elektr tarmog'ining umumiy chastotasi ko'tariladi va aksincha faol quvvat balansi elektr tarmog'ining asosiy mavzusidir.foydalanuvchilarning quvvat yuki doimo o'zgarib borayotganligi sababli, elektr tarmog'i har doim energiya ishlab chiqarishni va yuk muvozanatini ta'minlashi kerak.energiya tizimidagi gidroelektrostantsiyaning muhim maqsadi chastotali modulyatsiyadir foydalanilgan adabiyotlar 1. karimоv i.a. “milliy istiqlоl mafkurasi – хalq e’tiqоdi va buyuk kelajakka ishоnchdir” tоshkent, o‘zbekistоn, 2000, 32 b. 2. christophe preve …

5 / 12

-умк мпс россии, 2002, 55. foydalanilgan adabiyotlar 1. karimоv i.a. “milliy istiqlоl mafkurasi – хalq e’tiqоdi va buyuk kelajakka ishоnchdir” tоshkent, o‘zbekistоn, 2000, 32 b. 2. christophe preve “protection of electrical networks”, new york,basel, “iste ltd”, 2006.508 p. 3. ruben d.garzon, “high voltage circuit breakers” design and applications second edition, usa marcel dekker,inc. all rights reseverd, 473 p. 4. allayev q.r., siddiqov i.h., hakimov m.h., ibragimov r.i., siddiqov o.i., shamsutdinov h.f. “stansiya va podstansiyalarning elektr qismi”.- toshkent: cho’lpon; 2015.302 b. 5 рожкова л.д., корнеева л.к., черкова т.в., электрооборудование электрических станций и подстанций.- москва: академия, 2006 год 6. правила устройства электроустановок.- ташкент: ги узгосенергонадзор, 2007.- 732б. 7. почаевис в.с. электрооборудование и аппаратура электрических подстанций. москва:-умк мпс россии, 2002, 55. image2.png /docprops/thumbnail.jpeg
