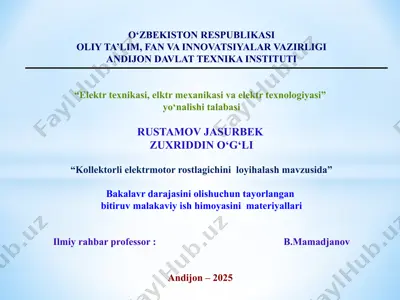

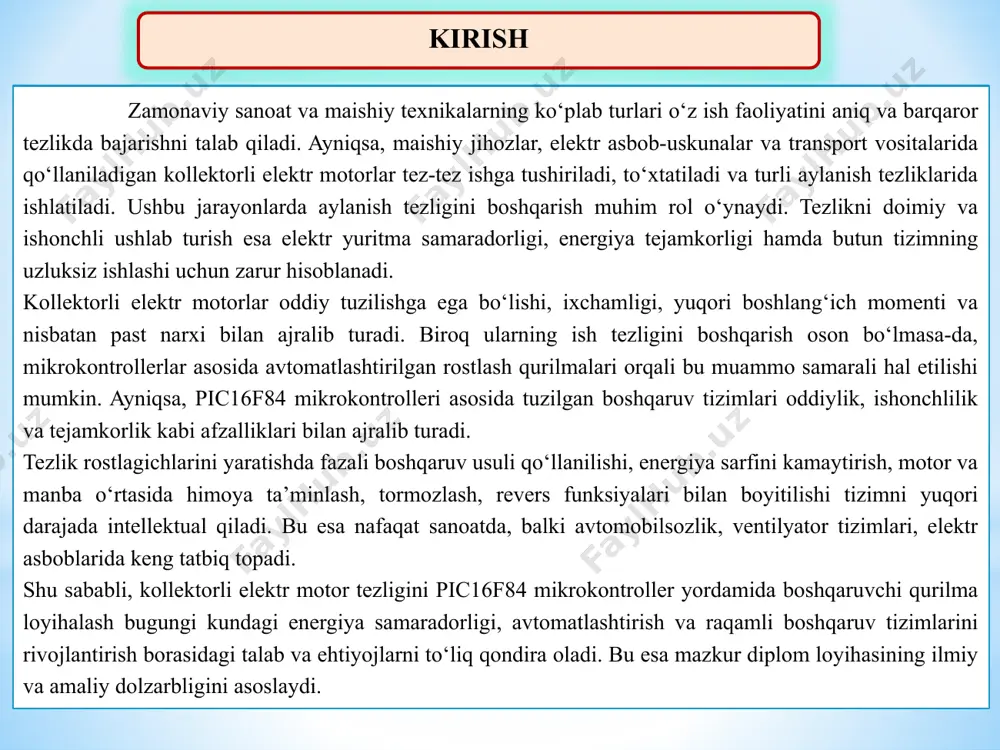

o‘zbеkiston rеspublikasi oliy ta’lim, fan va innovatsiyalar vazirligi andijon davlat texnika instituti “elektr texnikasi, elktr mexanikasi va elektr texnologiyasi” yo‘nalishi talabasi rustamov jasurbek zuxriddin o‘g‘li “kollektorli elektrmotor rostlagichini loyihalash mavzusida” bakalavr darajasini olishuchun tayorlangan bitiruv malakaviy ish himoyasini materiyallari ilmiy rahbar professor : b.mamadjanov andijon – 2025 kirish zamonaviy sanoat va maishiy texnikalarning ko‘plab turlari o‘z ish faoliyatini aniq va barqaror tezlikda bajarishni talab qiladi. ayniqsa, maishiy jihozlar, elektr asbob-uskunalar va transport vositalarida qo‘llaniladigan kollektorli elektr motorlar tez-tez ishga tushiriladi, to‘xtatiladi va turli aylanish tezliklarida ishlatiladi. ushbu jarayonlarda aylanish tezligini boshqarish muhim rol o‘ynaydi. tezlikni doimiy va ishonchli ushlab turish esa elektr yuritma samaradorligi, energiya tejamkorligi hamda butun tizimning uzluksiz ishlashi uchun zarur hisoblanadi. kollektorli elektr motorlar oddiy tuzilishga ega bo‘lishi, ixchamligi, yuqori boshlang‘ich momenti va nisbatan past narxi bilan ajralib turadi. biroq ularning ish tezligini boshqarish oson bo‘lmasa-da, mikrokontrollerlar asosida avtomatlashtirilgan rostlash qurilmalari orqali bu muammo samarali hal etilishi …

2 / 14

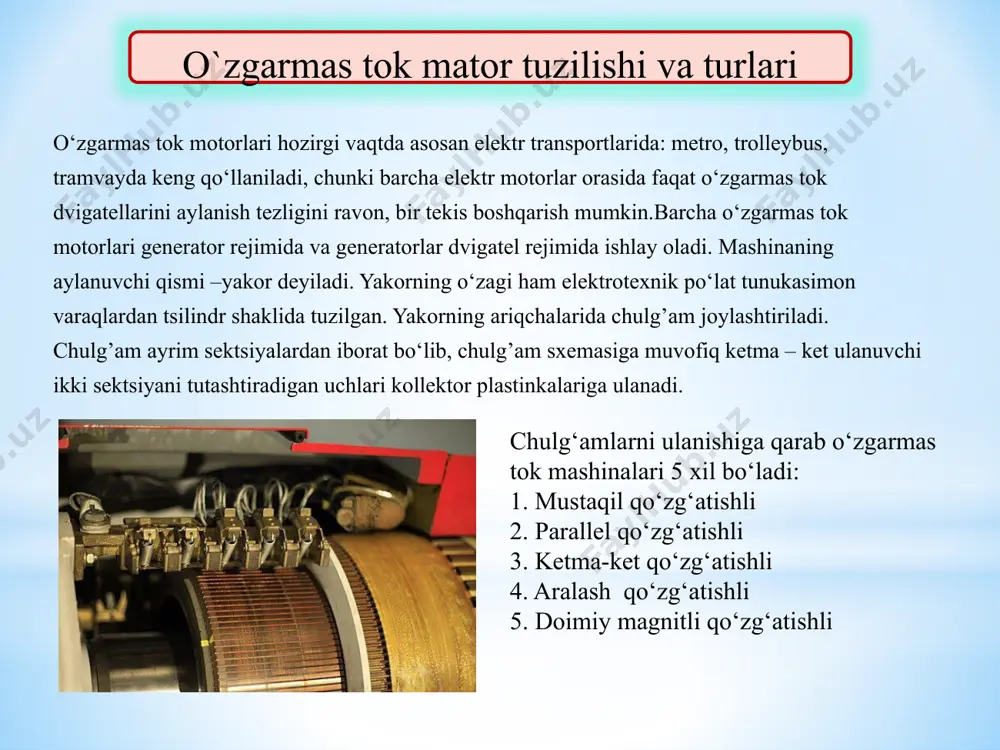

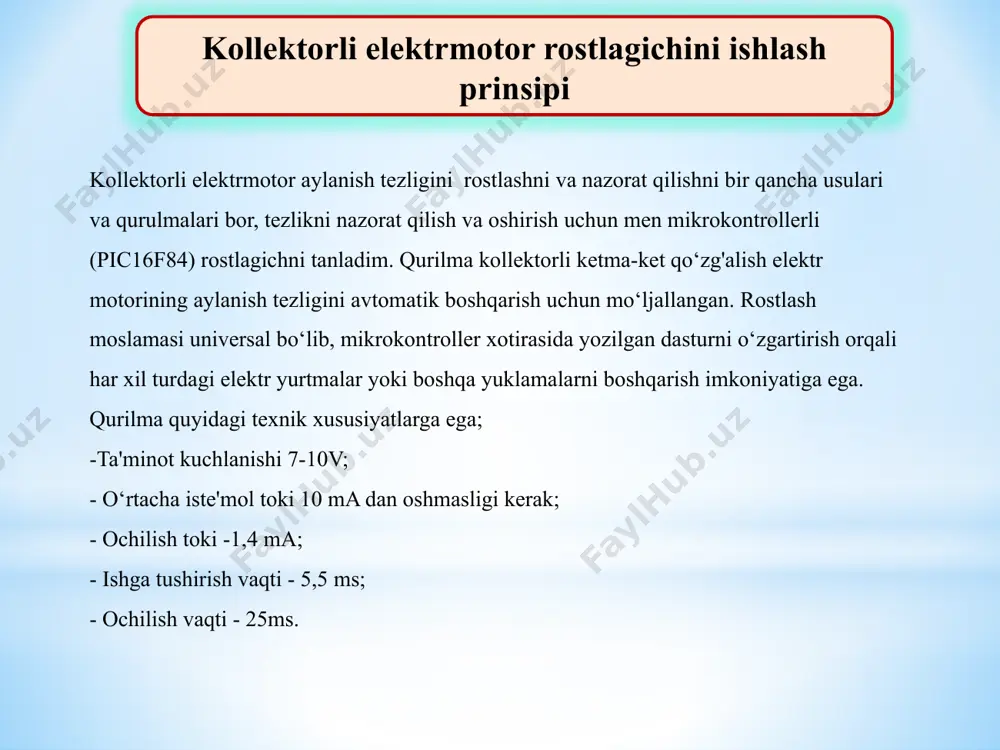

boshqaruv tizimlarini rivojlantirish borasidagi talab va ehtiyojlarni to‘liq qondira oladi. bu esa mazkur diplom loyihasining ilmiy va amaliy dolzarbligini asoslaydi. o`zgarmas tok mator tuzilishi va turlari o‘zgarmas tok motorlari hozirgi vaqtda asosan elеktr transportlarida: mеtro, trollеybus, tramvayda kеng qo‘llaniladi, chunki barcha elеktr motorlar orasida faqat o‘zgarmas tok dvigatеllarini aylanish tеzligini ravon, bir tеkis boshqarish mumkin.barcha o‘zgarmas tok motorlari gеnеrator rеjimida va gеnеratorlar dvigatеl rеjimida ishlay oladi. mashinaning aylanuvchi qismi –yakor dеyiladi. yakorning o‘zagi ham elеktrotеxnik po‘lat tunukasimon varaqlardan tsilindr shaklida tuzilgan. yakorning ariqchalarida chulg’am joylashtiriladi. chulg’am ayrim sеktsiyalardan iborat bo‘lib, chulg’am sxеmasiga muvofiq kеtma – kеt ulanuvchi ikki sеktsiyani tutashtiradigan uchlari kollеktor plastinkalariga ulanadi. chulg‘amlarni ulanishiga qarab o‘zgarmas tok mashinalari 5 xil bo‘ladi: 1. mustaqil qo‘zg‘atishli 2. parallеl qo‘zg‘atishli 3. kеtma-kеt qo‘zg‘atishli 4. aralash qo‘zg‘atishli 5. doimiy magnitli qo‘zg‘atishli kollektorli elektrmotor rostlagichini ishlash prinsipi kollektorli elektrmotor aylanish tezligini rostlashni va nazorat qilishni bir qancha usulari va qurulmalari bor, tezlikni nazorat …

3 / 14

esa ishchi mexanizimini elektr quvvat bilan taminlash uchunn xizmat qiladi , ishchi mexanizimi esa bu mikrokantroli boshqaruv o`rgani 2) soat impulslar generatori 10 mhz chastotali impulslarni ishlabb chiqaradi va mikrokontrolerga uzatadi 3) boshqaruv organi elemenlari quydagilar sv1-sv2 tugmalari mikrokotrolerninng rb0-rb2 portlariga (oyoqchalariga) ulanadi. har bir tugma alohida funnksiyalarga ega sv1- oldinga sv2- to`xtatish sv3- orqaga ushbu tugmalar mikrokontrollerning (dd1) rb0–rb2 portlariga ulanadi va u orqali motorning ish rejimlari boshqariladi. 4) mikrokontroller dd1 (pic16f84) – ushbu qurilmaning asosiy boshqaruv qismi hisoblanadi. u 10 mhz takt impulsilariga ishlaydi. 5) yetti segmentli raqamli indikatorni boshqarish sxemasi esa mikrokontrollerdan chiqayotgan ikkilik kodni yetti segmentli indikator kodiga aylantirib beradi 6) yetti segmentli raqamli indikatorni boshqarish sxemasidan chiqayotgan kodni yetti segmentli indikatorga uzatadi. bu yetti segmentli indikator blogi esa qurilmaning ishlash rejimini va aylanish yo‘nalishini aks ettirish uchun xizmat qiladi. bu indikator mikrokontroller tomonidan tanlangan boshqaruv algoritmining natijasini raqamli shaklda ko‘rsatadi. 7) kalit element blokida quyidagi …

4 / 14

tiradi. shu tarzda rele qurilmaning xavfsiz va barqaror ishlashini ta'minlaydi. 9) to‘g‘rilagich bloki bu blok motorni barqaror quvvat bilan ta’minlash uchun o‘zgaruvchan tokni to‘g‘rilovchi sxemadan iborat: vd3 – to‘g‘rilovchi diodli ko‘prik (kts409v): kuchlanishni bir yo‘nalishga o‘tkazadi. c5 – elektrolitli kondensator (k50-7): kuchlanishni silliqlab, barqarorlashtiradi. vd4 – to‘g‘rilovchi diod (kd202r): ortiqcha tokdan himoya va bir yo‘nalishli uzatishni ta'minlaydi. bu blok orqali motor doimiy tok bilan quvvatlanadi, bu esa uning ishonchli ishlashiga zamin yaratadi. 10) . aylanish tezligini aniqlovchi fotoelektrik datchik bloki ushbu blok motor valining aylanish tezligini aniqlash uchun xizmat qiladi r7–r9 – doimiy rezistorlar (p1-12): elementlarni tokdan himoya qiladi. vt3 – tranzistor (kt315g): kuchlanish impulslarini shakllantiradi. vd5 – led diod (al07a): infraqizil nurlar yuboradi. vd6 – fotodiod (fd256): ir nurni qabul qiladi. prisipal sxemasi talangan rostlagich ishochligini tamilash uchun ishdan chiqmasda ishlashini ko`rib chiqamiz , qurilmaning ishlash tahlili shuni ko‘rsatdiki, qurilma kichik signal asosida ishlaydi va unda ortiqcha issiqlik chiqaruvchi …

5 / 14

.56 + 4.8) • 10⁻⁶ = 30.661 • 10⁻⁶ [1/soat] nosozlikka qadar o‘rtacha ishlash vaqti quyidagi formula orqali aniqlanadi: tni = 1/ λς tsr = 1/30.661*10-6 = 32614 soat qurilmaning t = 10000 soat davomida ishdan chiqmasdan ishlash ehtimoli quyidagicha hisoblanadi: ps(t) =e-1/ts ps(t) = 2.7-10000/32614 = 0.738 texnologik jarayon 3.1-rasm platadagi yig‘ma chizmasi keltirilgan. bosma plata materiali sifatli, arzon, sanoatda keng qo‘llaniladigan, yaxshi ishlov beriladigan folgalangan steklotekstolit tanlandi. qurilmaning konstruktiv o‘lchamlari 145x100 mm bo‘lib, u ixcham va texnologik yig‘ishga moslashtirilgan.mahsulotdan yiliga 1000 dona ishlab chiqarilishini nazarda tutgan holda, ishlab chiqarish turi seriyali bo‘ladi. ishlab chiqarish partiyalarga bo‘linadi va har oyda takrorlab ishlab chiqariladi: 3.1-rasm. platadagi yig‘ma sxemasi texnalogik jarayon iqtisodiy qisim uchastka bo‘yicha asosiy texnik-iqtisodiy ko‘rsatkichlar hamda ularga mos bir birlikka nisbatan ko‘rsatkichlar 2-jadvalda keltirilgan ko‘rsatgichlar nomi o‘lchov birligi miqdori izoh asosiy ko‘rsatgichlar: 1) uchastka bo‘yicha yillik ishlab chiqarish dasturi dona 1000,000 topshiriqqa asosan 2) ish rejimi (sminalar soni) …
