презентация powerpoint andijon mashinasozlik institutining elektrotexnika fakulteti eee yo‘nalish k-91-21-guruh talabasi raxmonqulov diyorbekning emtaeo‘t fanidan tayyorlagan kurs ishi menga berilgan divigatelning tip пн45 dvigatelning naminal quvvati 6,6 kvt dvigatelning naminal kuchlanishi 220v dvigatelning naminal toki 35 a dvigatelning minimal aylanish tezligi 2200ayl/min men ushbu dvigatelning quvvatiga qarab transformator tanlab oldim yani: st=ks•kv•u2•id•10-³ st=1,045•2,34•108,1•35•10-³=9,25 kva tmg-10 tipidagi transformatorni tanlaymiz, uning texnik ma’lumotlari: sht=10kva, u1yu=380 v, u2h=205v, δpxx=85vt – salt yurish isroflari, δrqt=290vt – qisqa tutashuv isroflari, uqt=3,5% ─ qisqa tutashuv kuchlanishi tushuvi transfarmatorni quyidagi shartlarboyicha ttekshirip oldim yani 1) sht=10kva≥st=14,51 kva ─ shart bajarildi; 2) u1h=380 v=usl=380 v – shart bajarildi; 3) u2h=205 v≥√3u2f=187,234 v ─ shart bajarildi; 4) i2h=70,32a≥i2f=46,98 a ─ shart bajarildi. hamda barcha shartlar bajarildi i2 = ki2 •ki •i2dyu i2=0,812•1,05•54,30=46,98 i2h=en•sht•10³/m2•u2h i2h=1,73•25•10³/3•230=70,32 unga mos keluvchi tristor tipi –t141-80 tanlangan t141-80 tiristorning 0181 sovutgich bilan komplektdagi parametrlari: ─ kuchlanish boshlangich chegarasi u0=2 v ─ oʻtishning maksimal harorati tp.max=140° …

2 / 10

tomat ochirgichning tanlash shartlar uaa01=380v>uc=220v-shart bajarildi iaa01=160a>id=147,92a shart bajarildi iee=36ea>iid=2,177ea shart bajarildi xulosa. biz shu kurs ishi davomida bizga berilgan пн 45 tipli dvigatel uchun moslashuvchan transformator tmg-10 taransformatori o’zgartgich ventil bo’lgan tiristor t141-80 tipli ularning himoyasi uchun avtomatlar o’zgaruvchan tok zanjiri uchun a3711b va o’zgarmas tok zanjiri uchun a3711b larni tanladik kurs ishi davomida berilgan vazifalar to’la qonli qanoatlantirildi.tanlangan qurilmalar berilgan shartlar bo’yicha bajarildi 1. imomnazarov a.t. sanoat korxonalari va fuqarolik binolarining elektr jihozlari ─ t.: «ilm ziyo», 2006. ─ 185 b. 2. valeriy vodovozov «introduktion» to power enginering, ist edition bookboon. london, 2010. ─ 112 p. 3. vodovozov v. electric drive systems and operation bookboon. london, 2011. ─ 113 p. 4. хошимов о.о., имомназаров а.т. электромеханик қурилма ва мажмуаларнинг элементлари. ─ т.: «ўажбнт» маркази. 2003. ─ 124 б. 5. imomnazarov a.t. elektromexanik tizimlarning elementlari. oliy o‘quv yurtlari uchun darslik. ─ т.: «ta’lim», 2009. ─ 155 b. foydalanilgan adabiyotlar …

3 / 10

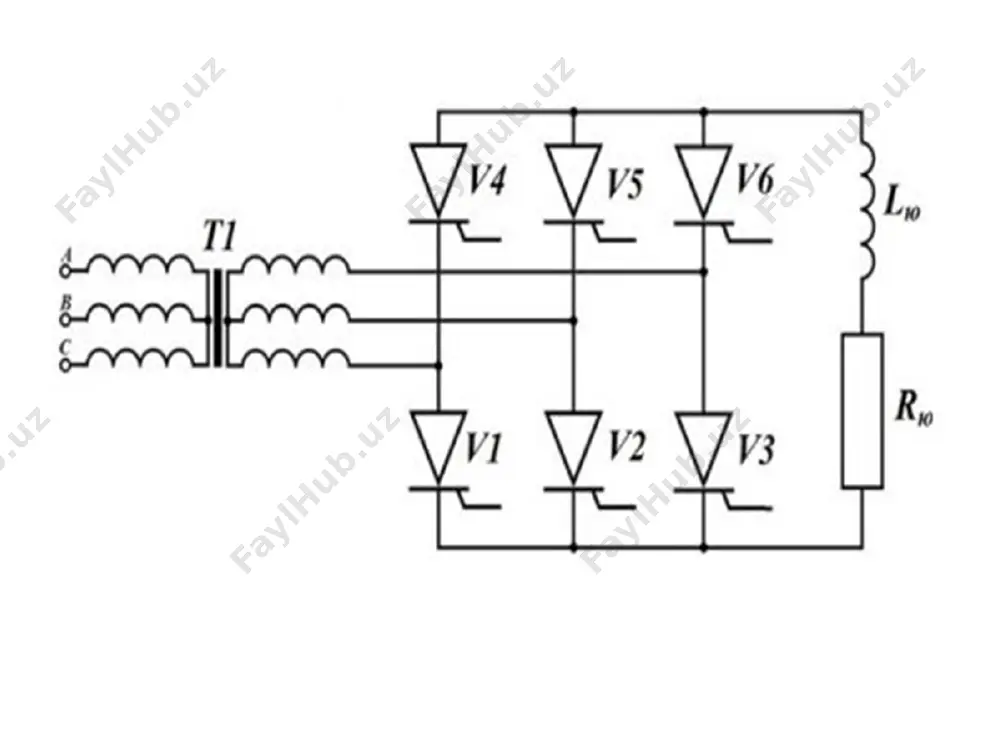

elektromashinasozlikni o'rganish - Page 3

4 / 10

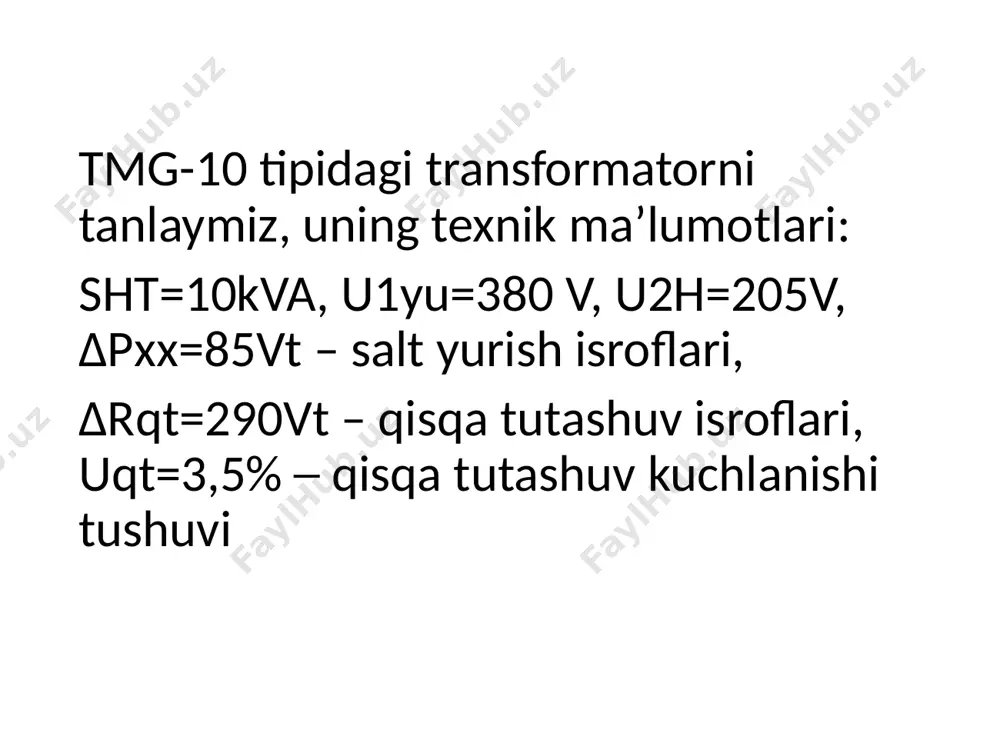

elektromashinasozlikni o'rganish - Page 4

5 / 10

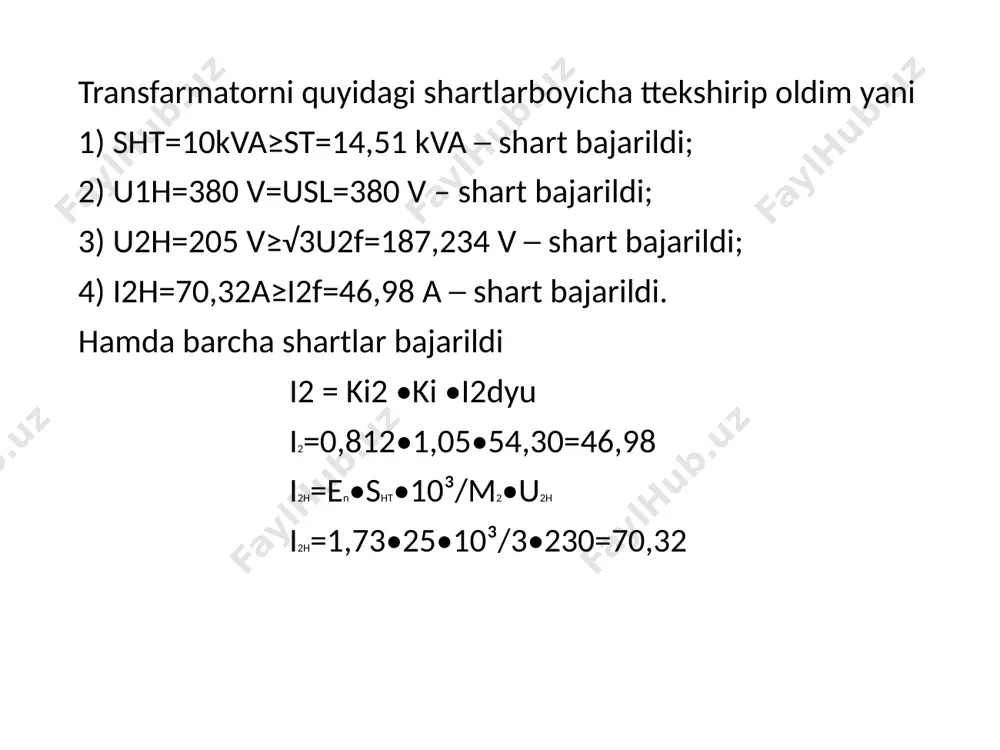

elektromashinasozlikni o'rganish - Page 5
