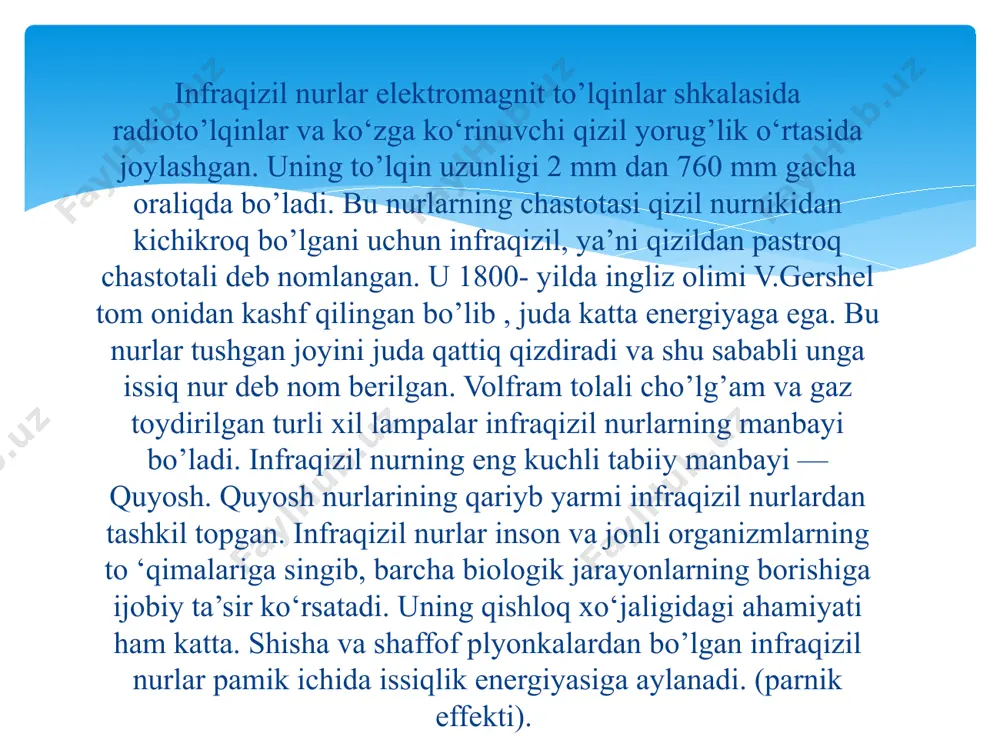

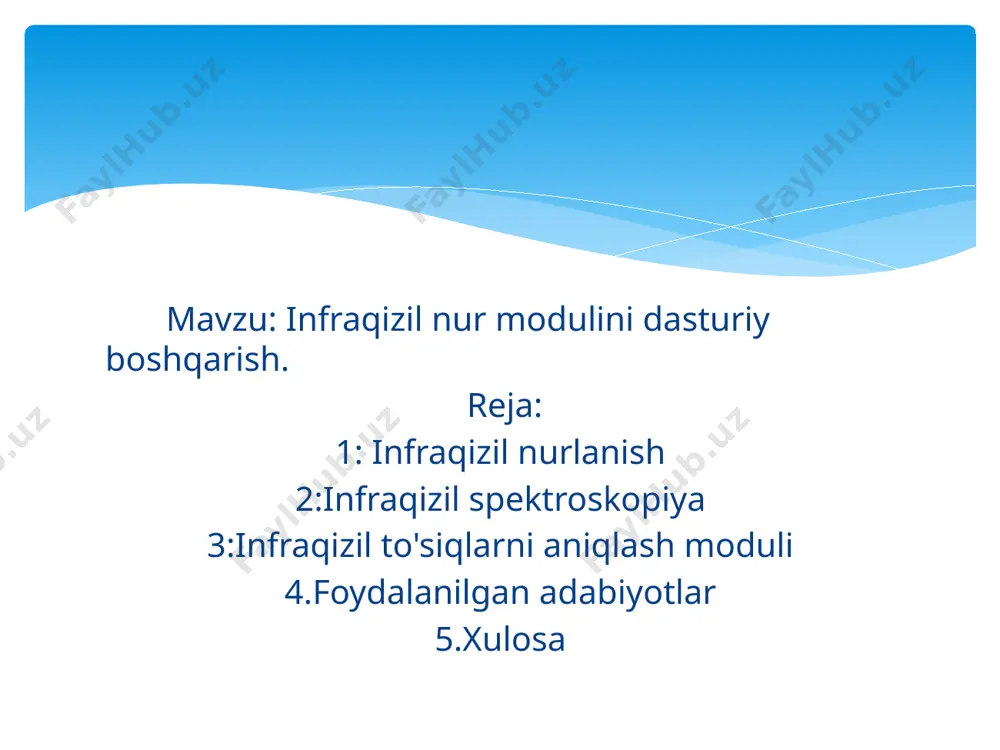

andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi qurbonboyev nurmuhammadming raqamli dasturiy boshqarish fanidan tayyorlagan mustaqil ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee yo’nalishi k-91-21 guruh talabasi qurbonboyev nurmuhammadming raqamli dasturiy boshqarish fanidan tayyorlagan mustaqil ishi mavzu: infraqizil nur modulini dasturiy boshqarish. reja: 1: infraqizil nurlanish 2:infraqizil spektroskopiya 3:infraqizil to'siqlarni aniqlash moduli 4.foydalanilgan adabiyotlar 5.xulosa infraqizil nurlar elektromagnit to’lqinlar shkalasida radioto’lqinlar va ko‘zga ko‘rinuvchi qizil yorug’lik o‘rtasida joylashgan. uning to’lqin uzunligi 2 mm dan 760 mm gacha oraliqda bo’ladi. bu nurlarning chastotasi qizil nurnikidan kichikroq bo’lgani uchun infraqizil, ya’ni qizildan pastroq chastotali deb nomlangan. u 1800- yilda ingliz olimi v.gershel tom onidan kashf qilingan bo’lib , juda katta energiyaga ega. bu nurlar tushgan joyini juda qattiq qizdiradi va shu sababli unga issiq nur deb nom berilgan. volfram tolali cho’lg’am va gaz toydirilgan turli xil lampalar infraqizil nurlarning manbayi bo’ladi. infraqizil nurning eng kuchli tabiiy manbayi — quyosh. quyosh …

2 / 15

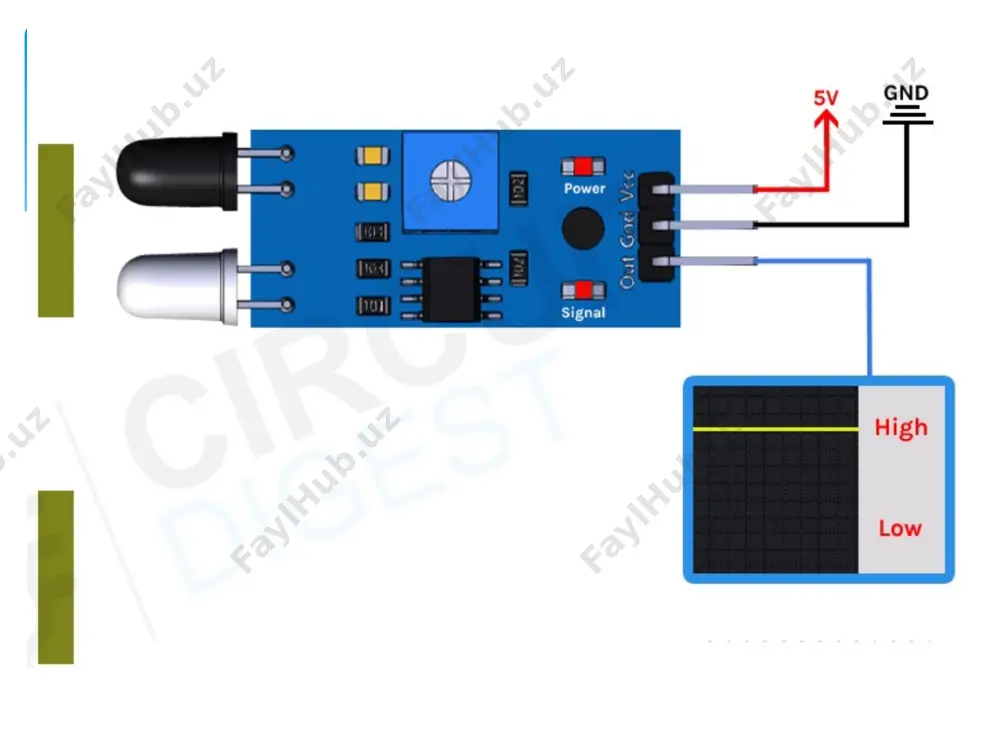

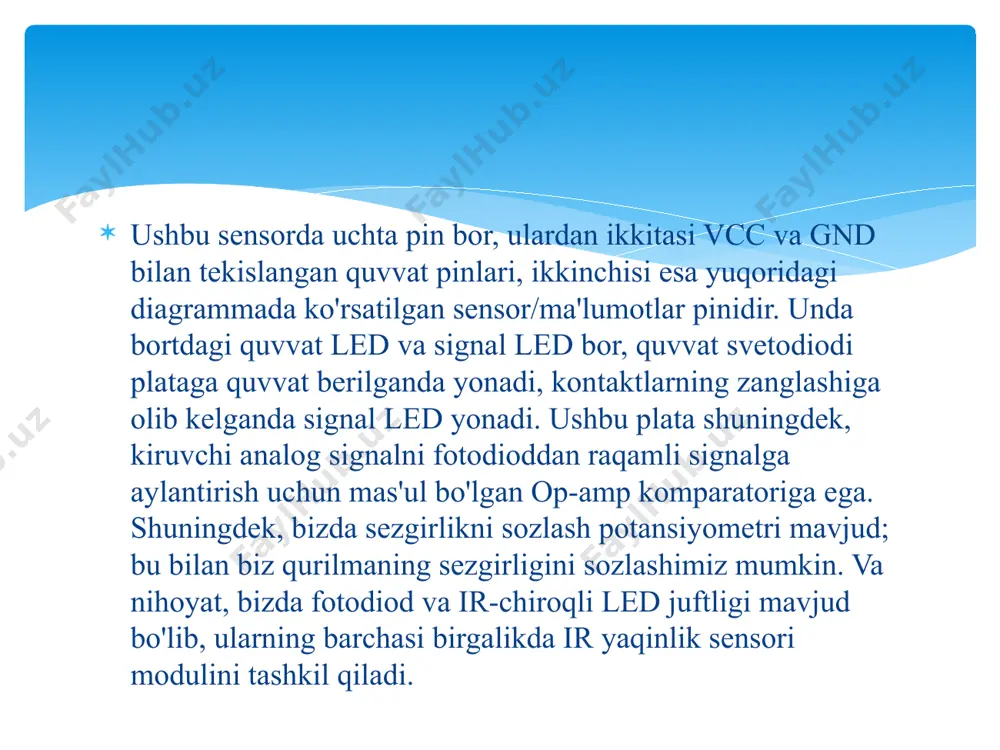

mli signalga aylantirish uchun mas'ul bo'lgan op-amp komparatoriga ega. shuningdek, bizda sezgirlikni sozlash potansiyometri mavjud; bu bilan biz qurilmaning sezgirligini sozlashimiz mumkin. va nihoyat, bizda fotodiod va ir-chiroqli led juftligi mavjud bo'lib, ularning barchasi birgalikda ir yaqinlik sensori modulini tashkil qiladi. infraqizil yaqinlik sensori yoki ir sensori - bu atrofdagi ba'zi jihatlarni sezish uchun infraqizil chiroqlarni chiqaradigan va ob'ektning harakatini aniqlash uchun ishlatilishi mumkin bo'lgan elektron qurilma. bu passiv sensor bo'lgani uchun u faqat infraqizil nurlanishni o'lchashi mumkin. iq sensori modulining ishi juda oddiy, u ikkita asosiy komponentdan iborat: birinchisi - ir-uzatuvchi bo'limi, ikkinchisi - iq qabul qiluvchi qismi. transmitter bo'limida ir led ishlatiladi va qabul qiluvchi qismida infraqizil signalni qabul qilish uchun fotodiod ishlatiladi va signalni qayta ishlash va konditsionerlikdan so'ng siz chiqishni olamiz. sxemada bizda transmitter sifatida ir led va qabul qiluvchi sifatida fotodiod mavjud. agar ob'ekt sensorning oldida bo'lsa, ob'ektdan aks ettirilgan yorug'lik fotodiod tomonidan qabul qilinadi …

3 / 15

uli tavsiya etiladi. iq ni 5v yoki 3.3v bilan quvvatlang va yerni erga ulang. keyin chiqishni raqamli d9 piniga ulanadi. infraqizil spektroskopiya usuli juda qisqa vaqt oralig’ida molekulalarning nisbiy joylashuvi haqida ma’lumot olish, shuningdek ular orasidagi bog’ xarakterini baholashaga imkon beradi. bu esa turli moddalarning strukturaviy xossalarini o’rganishda muhim hisoblanadi. bu usul asosida infraqizil nurlanish kabi fizik hodisa yotadi. infraqizil nurlanishni, shuningdek “issiqlik” nurlanishi deb ataladi. bunga sabab ma’lum bir haroratgacha qizdirilgan barcha qattiq, suyuq jismlar infraqizil spektrdagi energiyani nurlantiradi. mutloq qora jismning nibatan yuqori bo’lmagan haroratlardagi nurlanish spektri asosan mazkur oraliqda yotadi. infraqizil spektraskopiya usulining mohiyati. infraqizil spektraskopiya – infraqizil sohada, yani to’lqin uzunligining 10-6 dan 10-3 m gacha bo’lgan oraliqdagi elektr magnit nurlanishning yutilish va ajralish spektrini o’rganuvchi molekular optik spektraskopiyaning bo’limidir. yutilgan nurlanish jadalligi – infraqizil spektr to’lqin uzunligi koordinatasi ko’plab maksimum va minimumga ega bo’lgan murrakab egri chiziqlardir. yutilish yo’lagi o’rganilayotgan tizimning asosiy elektron holatning tebranuvchi …

4 / 15

ni ko'ra olmaydi iq qabul qiluvchisi yr nurini elektr signaliga aylantiradigan fotodiod va oldindan kuchaytirgichdir. iq qabul qiluvchi diodlar odatda quyidagicha ko'rinadi: iq nuri quyosh, lampochkalar va issiqlik chiqaradigan boshqa narsalar tomonidan chiqariladi. bu shuni anglatadiki, bizning atrofimizdagi juda ko'p ir yorug'lik shovqinlari mavjud. ushbu shovqinning ir signaliga xalaqit bermasligi uchun signal modulyatsiyasi texnikasi qo'llaniladi. iq signal modulyatsiyasida iq masofadan boshqarish pultidagi kodlovchi ikkilik signalni modulyatsiyalangan elektr signaliga aylantiradi. ushbu elektr signal uzatuvchi ledga yuboriladi. uzatuvchi led modulyatsiyalangan elektr signalini modulyatsiyalangan ir yorug'lik signaliga aylantiradi. keyin ir qabul qiluvchisi iq yorug'lik signalini demodulyatsiya qiladi va ma'lumotni mikrokontrollerga o'tkazishdan oldin uni ikkilik signalga aylantiradi: foydalanilgan adabiyotlar ergash nazirov oʻzbekiston milliy ensiklopediyasi (2000-2005) kitobidan. d.r.djuraev a.a.turayev sh.sh.fayziyev. b.a.hikmatovlarning fizikaning zamonaviy tadqiqot usullari buxoro-2022 n.b.alimova mexatron modullar va robotlarning informatsion qurilmalari. toshkent-2023 a. g. g ‘aniyev, a. k. avliyoqulov, g.a. almardonova fizika 2-qism kitobidan. xulosa men bu mustaqil ish jarayoinda infraqizil nur modulini …
