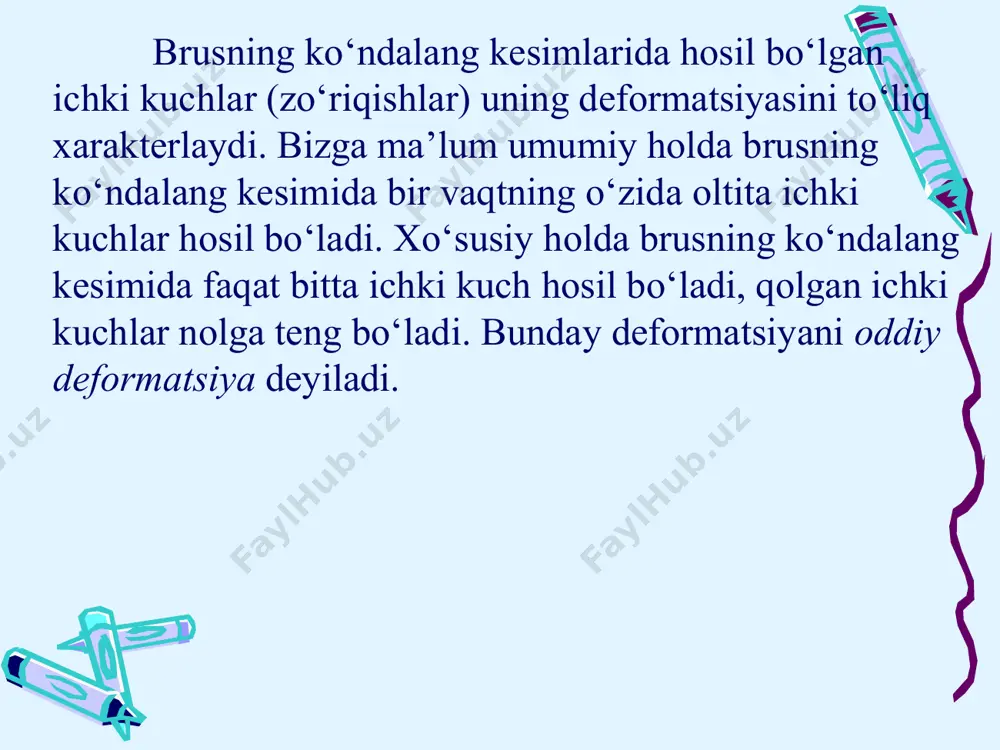

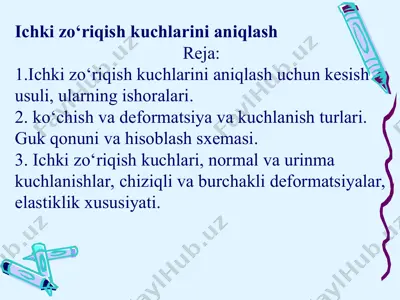

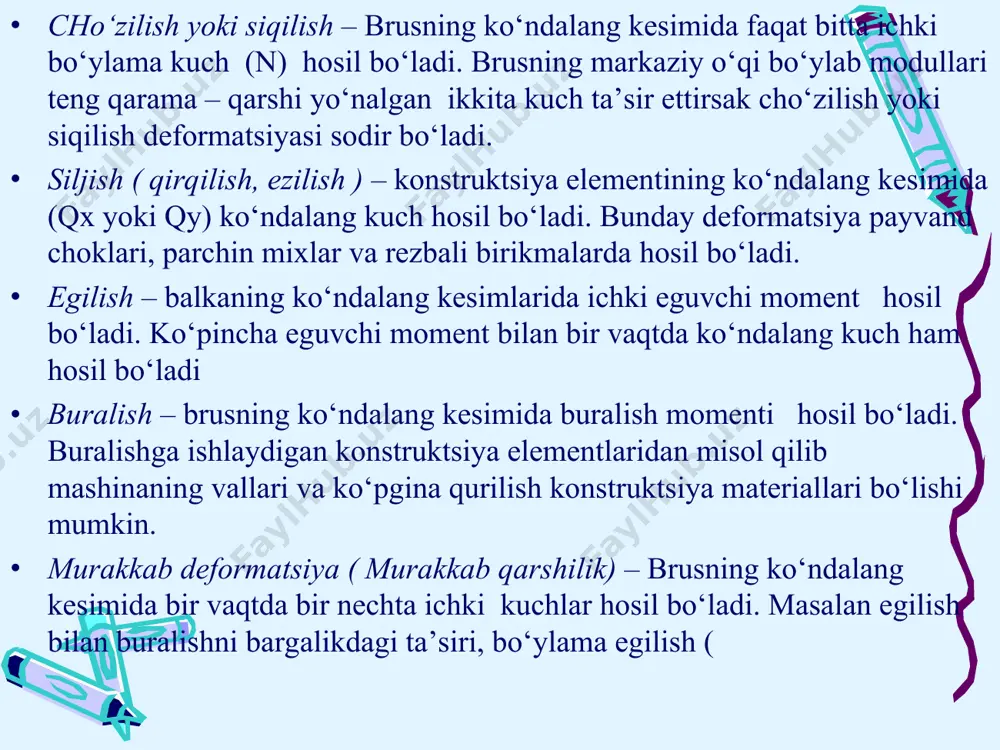

mavzu: bir nuqtada kesishuvchi kuchlar sistemasi. ichki zо‘riqish kuchlarini aniqlash reja: 1.ichki zо‘riqish kuchlarini aniqlash uchun kesish usuli, ularning ishoralari. 2. kо‘chish va deformatsiya va kuchlanish turlari. guk qonuni va hisoblash sxemasi. 3. ichki zо‘riqish kuchlari, normal va urinma kuchlanishlar, chiziqli va burchakli deformatsiyalar, elastiklik xususiyati. brusning kо‘ndalang kesimlarida hosil bо‘lgan ichki kuchlar (zо‘riqishlar) uning deformatsiyasini tо‘liq xarakterlaydi. bizga ma’lum umumiy holda brusning kо‘ndalang kesimida bir vaqtning о‘zida oltita ichki kuchlar hosil bо‘ladi. xо‘susiy holda brusning kо‘ndalang kesimida faqat bitta ichki kuch hosil bо‘ladi, qolgan ichki kuchlar nolga teng bо‘ladi. bunday deformatsiyani oddiy deformatsiya deyiladi. chо‘zilish yoki siqilish – brusning kо‘ndalang kesimida faqat bitta ichki bо‘ylama kuch (n) hosil bо‘ladi. brusning markaziy о‘qi bо‘ylab modullari teng qarama – qarshi yо‘nalgan ikkita kuch ta’sir ettirsak chо‘zilish yoki siqilish deformatsiyasi sodir bо‘ladi. siljish ( qirqilish, ezilish ) – konstruktsiya elementining kо‘ndalang kesimida (qx yoki qy) kо‘ndalang kuch hosil bо‘ladi. bunday deformatsiya payvand …

2 / 21

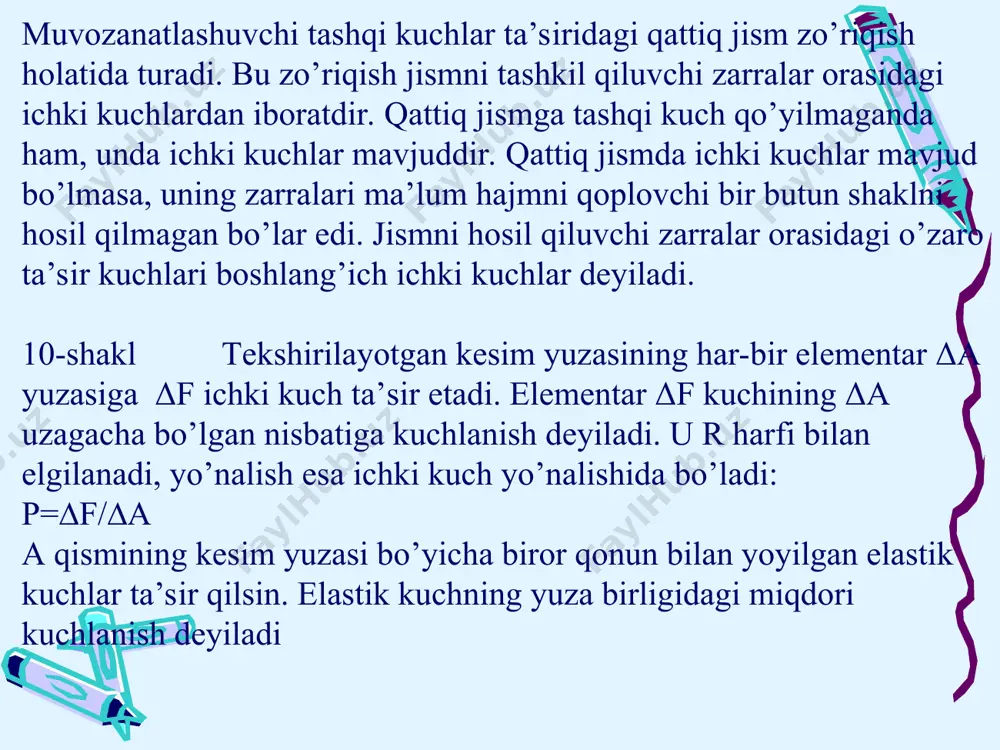

tdir. qattiq jismga tashqi kuch qo’yilmaganda ham, unda ichki kuchlar mavjuddir. qattiq jismda ichki kuchlar mavjud bo’lmasa, uning zarralari ma’lum hajmni qoplovchi bir butun shaklni hosil qilmagan bo’lar edi. jismni hosil qiluvchi zarralar orasidagi o’zaro ta’sir kuchlari boshlang’ich ichki kuchlar deyiladi. 10-shakl tеkshirilаyotgаn kеsim yuzаsining hаr-bir elеmеntаr δа yuzаsigа δf ichki kuch tа’sir etаdi. elеmеntаr δf kuchining δа uzаgаchа bo’lgаn nisbаtigа kuchlаnish dеyilаdi. u r hаrfi bilаn еlgilаnаdi, yo’nаlish esа ichki kuch yo’nаlishidа bo’lаdi: p=∆f/∆a a qismining kesim yuzasi bo’yicha biror qonun bilan yoyilgan elastik kuchlar ta’sir qilsin. elastik kuchning yuza birligidagi miqdori kuchlanish deyiladi стержень кесим юзасида ҳосил бўладиган ички кучни топиш учун кесиш методидан фойдаланамиз. масалан, юқори учи би- лан тик бириктирилган стержень р1, р2. р3 кучлар таъсирида бўлсин ва ички кучни топиш талаб этилсин (3-шакл, а). ички n куч йўналишини координата системасининг х ўки бўйлаб йў- налган деб оламиз ва кучлар оралипши белгилаб, участкаларга бўлиб чикамиз. ҳар …

3 / 21

bo‘ylama kuch nx balkaning kesimini cho‘zsa-musbat, siqsa-manfiy olinadi. eguvchi moment, kesuvchi va bo‘ylama kuchlarning balka o‘qi bo‘ylab o‘zgarish qonunini ko‘rsatuvchi grafikcha ularning epyuralari deyiladi. bu epyuralar balkaning qanday kesimlarida mx va qx kuchlarning maksimal qiymatga erishganligini aniq ko‘rsatadi. σх =n1 – p1 = 0; n1 = p1 σх3 = p2 – p1 -2p3 + n3 = 0; n3 = p1 +2p3 – p2 топилган n1, n2 ва n3 — қийматларни график равишда тасвирласак, энг катта куч тўғри келган кесимни топиш кийин бўлмайди. стержеининг узунлиги бўйича ички куч ўзгаришини кўрсатадиган график ички куч эпюраси ёки бўйлама куч эпюраси дейилади. ички куч эпюрасини қуриш учун стержень ёнидан стержень ўқига параллел ав тўғри чизиғи ўтказилади. сўнгра стерженнинг участка белгиларидан горизонтал чизиқлар ўтказилади. ички кучнинг қиймати мусбат бўлса, ав чизиғининг ўнг томонига, манфий бўлса, чап томонига учсаткаларни ажратувчи горизонтал чизиқ бўйлаб маълум масштабда қўйилади . ички куч кийматининг куч масштаби кр қуйидагича топилади: бунда …

4 / 21

сингари қурилади, яъни ички куч эпюраси ёнида стержень ўкига параллел ав тўғри чизиқ олинади e , % o s , мпа s вр s т s упрг s пц а в с d e k s к e пол d n m упр e кучланишнинг ҳар бир участкага тегишли қиймати ўз қаршисига маълум масштабда қўйилади (3-шакл, ж). кучланиш масштаби куйидагича топилади: бунда σ2 = n2/f — ii участкага тўрғи келган кучланиш; m — кучланишнинг эпюрага кўйиладиган вектор қиймати. максимал кучланиш тўғри келган кесимга хавфли кесим дейилади. кучланиш текис тақсимланмаган бўлса, кучланиш билан ички куч орасидаги боғланиш мураккаблашади. бу ҳол мураккаб қаршилик деформациясн темасида кўриб чикилади. m n к р 2 = ò × = f df n s . f df n f s s = × = ò . f n f n ± = = s m к 2 s d =

5 / 21
