1 / 13

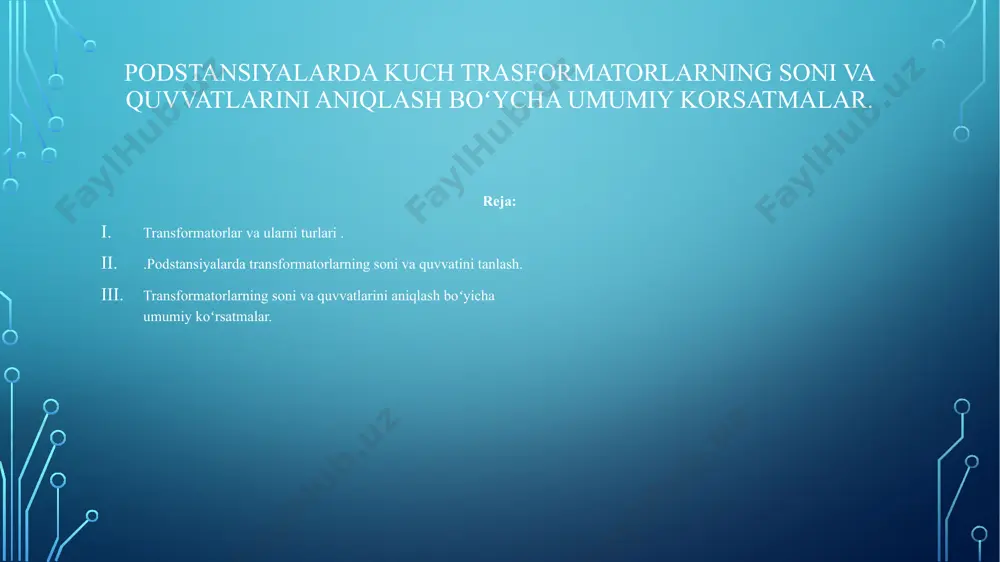

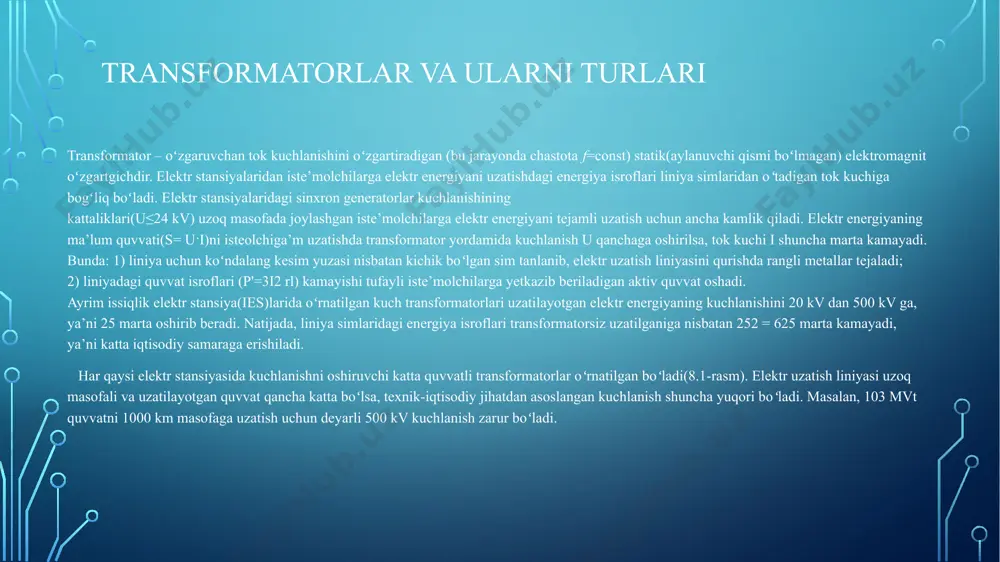

презентация powerpoint andijon mashinasozlik instituti elektra texnika fakulteti eee-yoʻnalishi k-91-21-gruh talabasi tavakilov ibrohimjoning elektr ta’minoti asoslari fanidan tayorlagan taqdimoti podstansiyalarda kuch trasformatorlarning soni va quvvatlarini aniqlash boʻycha umumiy korsatmalar. reja: transformatorlar va ularni turlari . .podstansiyalarda transformatorlarning soni va quvvatini tanlash. transformatorlarning soni va quvvatlarini aniqlash boʻyicha umumiy koʻrsatmalar. transformatorlar va ularni turlari transformator – oʻzgaruvchan tok kuchlanishini oʻzgartiradigan (bu jarayonda chastota f=const) statik(aylanuvchi qismi boʻlmagan) elektromagnit oʻzgartgichdir. elektr stansiyalaridan iste’molchilarga elektr energiyani uzatishdagi energiya isroflari liniya simlaridan oʻtadigan tok kuchiga bogʻliq boʻladi. elektr stansiyalaridagi sinxron generatorlar kuchlanishining kattaliklari(u≤24 kv) uzoq masofada joylashgan iste’molchilarga elektr energiyani tejamli uzatish uchun ancha kamlik qiladi. elektr energiyaning ma’lum quvvati(s= uˑi)ni isteolchiga’m uzatishda transformator yordamida kuchlanish u qanchaga oshirilsa, tok kuchi i shuncha marta kamayadi. bunda: 1) liniya uchun koʻndalang kesim yuzasi nisbatan kichik boʻlgan sim tanlanib, elektr uzatish liniyasini qurishda rangli metallar tejaladi; 2) liniyadagi quvvat isroflari (p'=3i2 rl) kamayishi tufayli iste’molchilarga yetkazib …

2 / 13

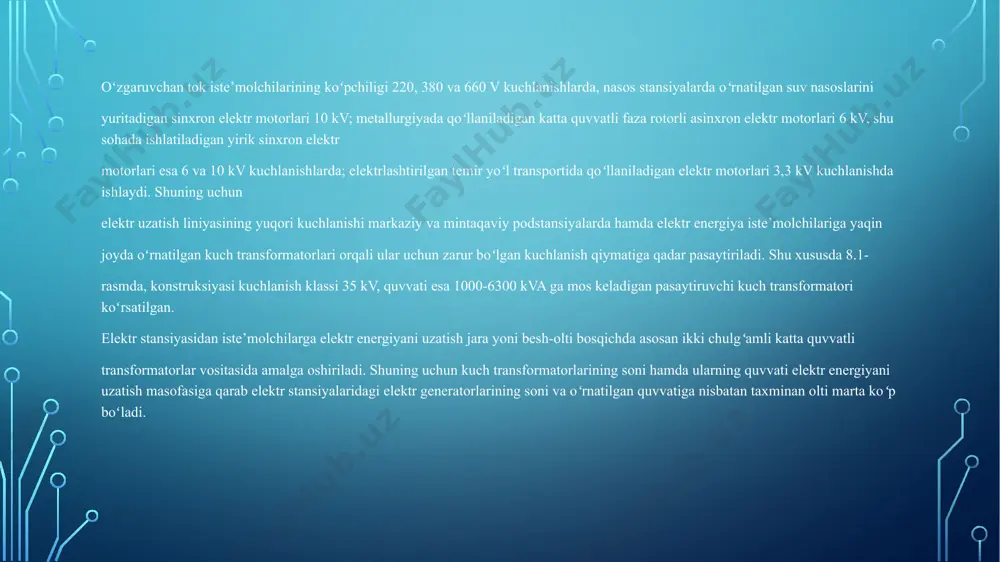

asoslangan kuchlanish shuncha yuqori boʻladi. masalan, 103 mvt quvvatni 1000 km masofaga uzatish uchun deyarli 500 kv kuchlanish zarur boʻladi. oʻzgaruvchan tok iste’molchilarining koʻpchiligi 220, 380 va 660 v kuchlanishlarda, nasos stansiyalarda oʻrnatilgan suv nasoslarini yuritadigan sinxron elektr motorlari 10 kv; metallurgiyada qoʻllaniladigan katta quvvatli faza rotorli asinxron elektr motorlari 6 kv, shu sohada ishlatiladigan yirik sinxron elektr motorlari esa 6 va 10 kv kuchlanishlarda; elektrlashtirilgan temir yoʻl transportida qoʻllaniladigan elektr motorlari 3,3 kv kuchlanishda ishlaydi. shuning uchun elektr uzatish liniyasining yuqori kuchlanishi markaziy va mintaqaviy podstansiyalarda hamda elektr energiya iste’molchilariga yaqin joyda oʻrnatilgan kuch transformatorlari orqali ular uchun zarur boʻlgan kuchlanish qiymatiga qadar pasaytiriladi. shu xususda 8.1- rasmda, konstruksiyasi kuchlanish klassi 35 kv, quvvati esa 1000-6300 kva ga mos keladigan pasaytiruvchi kuch transformatori koʻrsatilgan. elektr stansiyasidan iste’molchilarga elektr energiyani uzatish jara yoni besh-olti bosqichda asosan ikki chulgʻamli katta quvvatli transformatorlar vositasida amalga oshiriladi. shuning uchun kuch transformatorlarining soni hamda …

3 / 13

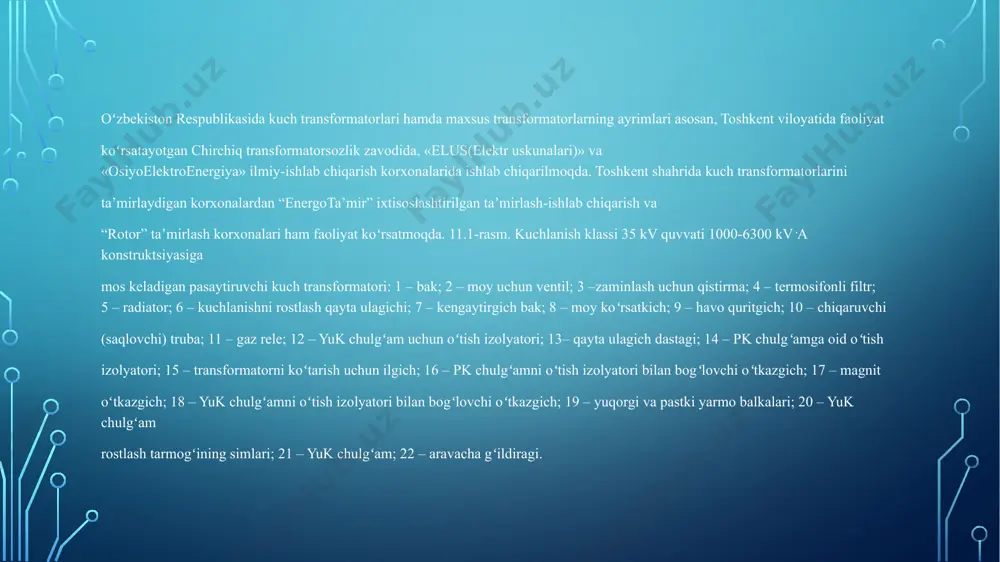

asiga mos keladigan pasaytiruvchi kuch transformatori: 1 – bak; 2 – moy uchun ventil; 3 –zaminlash uchun qistirma; 4 – termosifonli filtr; 5 – radiator; 6 – kuchlanishni rostlash qayta ulagichi; 7 – kengaytirgich bak; 8 – moy koʻrsatkich; 9 – havo quritgich; 10 – chiqaruvchi (saqlovchi) truba; 11 – gaz rele; 12 – yuk chulgʻam uchun oʻtish izolyatori; 13– qayta ulagich dastagi; 14 – pk chulgʻamga oid oʻtish izolyatori; 15 – transformatorni koʻtarish uchun ilgich; 16 – pk chulgʻamni oʻtish izolyatori bilan bogʻlovchi oʻtkazgich; 17 – magnit oʻtkazgich; 18 – yuk chulgʻamni oʻtish izolyatori bilan bogʻlovchi oʻtkazgich; 19 – yuqorgi va pastki yarmo balkalari; 20 – yuk chulgʻam rostlash tarmogʻining simlari; 21 – yuk chulgʻam; 22 – aravacha gʻildiragi. transformatorlarning tasnifi, ularga qoʻyiladigan asosiy talablar, gabaritlari va nominal kattaliklari. podstansiyalarda transformatorlarning soni va quvvatini tanlash. korxonaning ratsional elektr ta’minoti tizimini yaratishda bpp va sex podstansiyalaridagi kuch transformatorlarning soni va …

4 / 13

gi hisobiga boshlangʻich mablagʻning qoʻshimcha chiqimlarni qoplanadi. t ga teskari boʻlgan miqdorni iqtisodiy samaradorlik koeffitsienti deyiladi: p = 1/t energetikaning hisob-kitob ishlarida chiqimlarning qoplash me’yoriy (normativ) qiymati belgilangan. shunga binoan, p = 1/t - me’yoriy iqtisodiy samaradorligi koeffitsienti boʻlib, uning qiymatini 0,15 ga teng deb qabul qilingan. u holda chiqimlarni qoplashning me’yoriy muddati t = 1/m = 6,67 - yilni tashkil etadi. 2-rasm. kuch transformatorlarning soni va quvvatlarini tanlash. transformatorning quvvatini tanlash transformatorlar quvvatlarini hisobiy yuklamalarga mos ravishda qabul qilinadi. shu bilan birga, transformatorning iqtisodiy ish rejimi va iste’molchilarning elektr ta’minoti boʻyicha ishonchlikni ta’minlashni ham hisobga olinadi. me’yoriy sharoitda transformatorning yuklamasi uning tabiiy ishlash muddatini qisqartishi kerak emas. transformatorning nominal quvvati deganda shunday yuklanish tushuniladiki, unda nominal ish sharoitida, belgilangan ishlash muddati davomida(taxminan 20 yil) transformator uzluksiz ishlay oladi. transformatorning normal ish sharoitida quyidagi shartlar bajarilishi zarur: 1. sovutuvchi muhitning harorati – 20 c; 2. transformator yogʻining oʻrtacha harorati atrof-muhit …

5 / 13

harorati θish. ≠ 50 c boʻlsa, transformatorning nominal quvvati uning pasportida koʻrsatilgan quvvatdan farqli boʻladi, ya’ni: xulosa. men bu mustaqil ishimdan shuki elektr stansiyasidan iste’molchilarga elektr energiyani uzatish jara yoni besh-olti bosqichda asosan ikki chulgʻamli katta quvvatli transformatorlar vositasida amalga oshiriladi. shuning uchun kuch transformatorlarining soni hamda ularning quvvati elektr energiyani uzatish masofasiga qarab elektr stansiyalaridagi elektr generatorlarining soni va oʻrnatilgan quvvatiga nisbatan taxminan olti marta koʻp boʻladi. foydalanilgan adabiyotlar. 1. липкин б.ю., “электроснабжение промышленны хпредприятий и установок”. учебник. -м .: “высшая школа”. 2010. 2. кудрин б.и., "'’электроснабжение промышленных предприятий”. учебник. -м .: интермет инжиниринг, 2005. 3. qodirov т.м., alimov х.а., “sanoat korxonalarining elektr ta’minoti”, 0 ‘quv qoilanm a, toshdtu. -т .: 2006. 4. qodirov t.m., alimov x.a., rafiqova g.r., “sanoat korxonalari va fuqaro binolarining elektr ta’minoti", o'quv qo'llanjiia, toshdttj, —т.: 2007. 5. taslimov a.d., rasulov a.n., usmonov e.g., “ elektr ta'm inoti” , 0 ‘quv qoilanm a, ilm-ziyo. -т …
