1 / 11

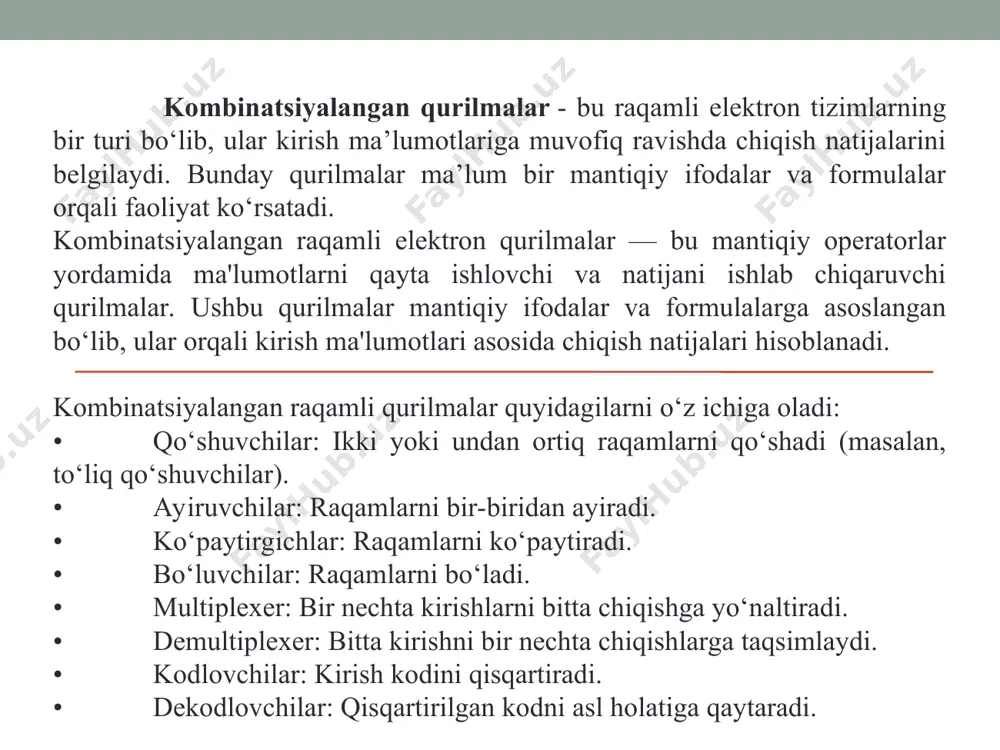

слайд 1 16-maruza. kombinatsiyalangan raqamli elektron qurilmalar. reja: 1. mantiqiy ifodalar va formulalar. 2. raqamli qurilmalarning mantiqiy va arifmetik asosi. 3. mantiqiy elementlardan foydalanib kombinatsion sxemalar. kombinatsiyalangan qurilmalar - bu raqamli elektron tizimlarning bir turi bo‘lib, ular kirish ma’lumotlariga muvofiq ravishda chiqish natijalarini belgilaydi. bunday qurilmalar ma’lum bir mantiqiy ifodalar va formulalar orqali faoliyat ko‘rsatadi. kombinatsiyalangan raqamli elektron qurilmalar — bu mantiqiy operatorlar yordamida ma'lumotlarni qayta ishlovchi va natijani ishlab chiqaruvchi qurilmalar. ushbu qurilmalar mantiqiy ifodalar va formulalarga asoslangan bo‘lib, ular orqali kirish ma'lumotlari asosida chiqish natijalari hisoblanadi. kombinatsiyalangan raqamli qurilmalar quyidagilarni o‘z ichiga oladi: • qo‘shuvchilar: ikki yoki undan ortiq raqamlarni qo‘shadi (masalan, to‘liq qo‘shuvchilar). • ayiruvchilar: raqamlarni bir-biridan ayiradi. • ko‘paytirgichlar: raqamlarni ko‘paytiradi. • bo‘luvchilar: raqamlarni bo‘ladi. • multiplexer: bir nechta kirishlarni bitta chiqishga yo‘naltiradi. • demultiplexer: bitta kirishni bir nechta chiqishlarga taqsimlaydi. • kodlovchilar: kirish kodini qisqartiradi. • dekodlovchilar: qisqartirilgan kodni asl holatiga qaytaradi. mantiqiy ifodalar. mantiqiy …

2 / 11

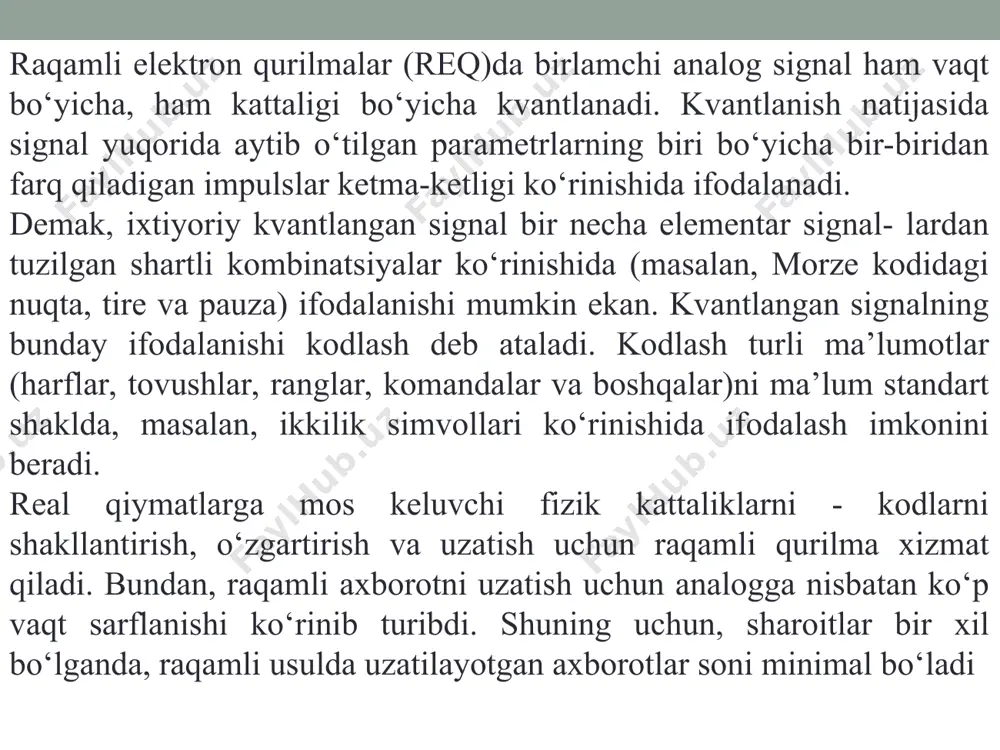

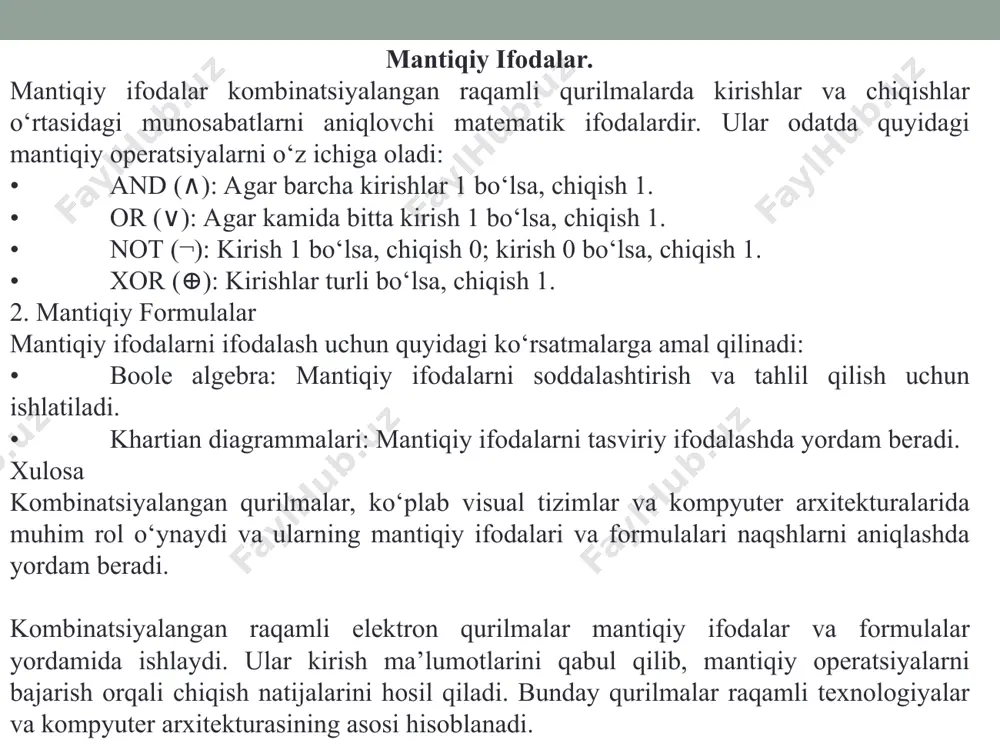

alashda yordam beradi. xulosa kombinatsiyalangan qurilmalar, ko‘plab visual tizimlar va kompyuter arxitekturalarida muhim rol o‘ynaydi va ularning mantiqiy ifodalari va formulalari naqshlarni aniqlashda yordam beradi. kombinatsiyalangan raqamli elektron qurilmalar mantiqiy ifodalar va formulalar yordamida ishlaydi. ular kirish ma’lumotlarini qabul qilib, mantiqiy operatsiyalarni bajarish orqali chiqish natijalarini hosil qiladi. bunday qurilmalar raqamli texnologiyalar va kompyuter arxitekturasining asosi hisoblanadi. raqamli elektron qurilmalar (req)da birlamchi analog signal ham vaqt bo‘yicha, ham kattaligi bo‘yicha kvantlanadi. kvantlanish natijasida signal yuqorida aytib o‘tilgan parametrlarning biri bo‘yicha bir-biridan farq qiladigan impulslar ketma-ketligi ko‘rinishida ifodalanadi. demak, ixtiyoriy kvantlangan signal bir necha elementar signal- lardan tuzilgan shartli kombinatsiyalar ko‘rinishida (masalan, morze kodidagi nuqta, tire va pauza) ifodalanishi mumkin ekan. kvantlangan signalning bunday ifodalanishi kodlash deb ataladi. kodlash turli ma’lumotlar (harflar, tovushlar, ranglar, komandalar va boshqalar)ni ma’lum standart shaklda, masalan, ikkilik simvollari ko‘rinishida ifodalash imkonini beradi. real qiymatlarga mos keluvchi fizik kattaliklarni - kodlarni shakllantirish, o‘zgartirish va uzatish uchun raqamli …

3 / 11

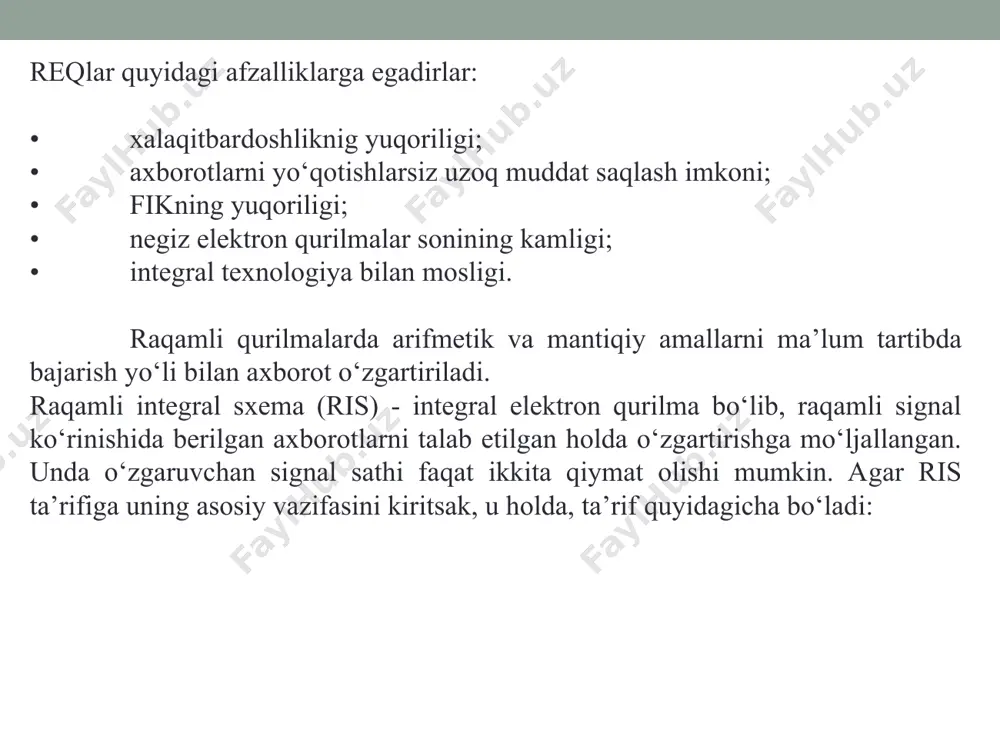

signal ko‘rinishida berilgan axborotlarni talab etilgan holda o‘zgartirishga mo‘ljallangan. unda o‘zgaruvchan signal sathi faqat ikkita qiymat olishi mumkin. agar ris ta’rifiga uning asosiy vazifasini kiritsak, u holda, ta’rif quyidagicha bo‘ladi: raqamli integral sxema - elektroradiomateriallar va kompo- nentalardan iborat bo‘lib, u ikkilik sanoq tizimda berilgan ma’lum x ko‘phadni oldindan berilgan ikkilik sanoq tizimidagi ma’lum y ko‘phadga o‘zgartiradi. ris elektroradiomateriali deb, rlsning shunday qismiga aytiladi- ki, u oddiy elektroradio zanjirlardagi diskret elementlar xossalariga ega bo‘lib, ris tarkibidan alohida element sifatida olib tashlab bo‘lmaydi. yarimo‘tkazgichli ris elektroradiomateriallari bo‘lib yarimo‘tkazgich hajmida yoki sirtida shakllangan rezistorlar, kondensatorlar, induktiv- liklar, diodlar va tranzistorlar hisoblanadi. ris elektroradiokomponenti deb, risning shunday qismiga ayti- ladi-ki, u bir yoki bir nechta elektroradioelementlar funksiyasini amalga oshiradi, lekin ris tarkibidan alohida element sifatida olib tashlanishi mumkin va montajgacha mustaqil mahsulot hisoblanadi. tranzistorlar, keramik kondensatorlar va gibrid imslarning boshqa osma elementlari elektroradiokomponentlarga misol bo‘la oladi. mantiqiy elementlardan foydalanib kombinatsion sxemalar. avtomatlar nazariyasida …

4 / 11

ichiga oladi. masalan, arifmetik mantiq birligining yoki alu ning matematik hisob-kitoblarni amalga oshiradigan qismi kombinatsiyalangan mantiq yordamida tuzilgan. kompyuterlarda qoʻllaniladigan boshqa sxemalar, masalan, yarim toʻldiruvchilar, toʻliq qoʻshimchalar, yarim ayirishlar, toʻliq ayirishlar, multipleksorlar, demultiplekserlar, kodlovchilar va dekoderlar ham kombinatsiyaviy mantiq yordamida amalga oshiriladi. kombinatsion mantiqiy tizimlarni amaliy loyihalash amaliy mantiqiy elementlarning kirishdagi oʻzgarishlarga reaksiyaga kirishishi uchun zarur boʻlgan chekli vaqtni hisobga olishni talab qilishi mumkin. agar chiqish turli xil sonli kommutatsiya elementlariga ega boʻlgan bir nechta turli yoʻllarning kombinatsiyasi natijasi boʻlsa, chiqish yakuniy holatga kelgunga qadar bir lahzalik holatini oʻzgartirishi mumkin, chunki oʻzgarishlar turli yoʻllar boʻylab tarqaladi. kombinatsion mantiq maʼlum kirishlardan maʼlum natijalarni ishlab chiqaradigan sxemalarni qurish uchun ishlatiladi. kombinatsiyaviy mantiqni qurish odatda ikkita usuldan biri yordamida amalga oshiriladi: mahsulotlar yigʻindisi yoki yigʻindilarning koʻpaytmasi. mantiqiy qurilmalar bajaradigan funksiyasiga qarab ikki sinfga ajratiladi: kombinatsiyali qurilmalar (va mos ravishda kombinatsiyali sxemalar) va ketma-ketlilik qurilmalari (ketma-ketlilik sxemalari). kombinatsiyali qurilmalarda (xotirasiz avtomat deb ham ataluvchi) …

5 / 11

rida qanday simvollar uzatilganligi bilan aniqlanadi. shuning uchun, ketma-ketlilik qurilmalari xotiraga ega desa bo‘ladi. nazorat savollari 1.raqamli qurilmalarni ishlab chiqarishda sintez va analiz jarayonlari nimani bildiradi? 2.raqamli avtomat nima va u qanday kattaliklar bilan tavsiflanadi? 3.mantiq algebrasining asosiy funksiyalariga qaysi funksiyalar kiradi? 4. mantiq algebrasining asosiy qonunlarini ta’riflab bering.
