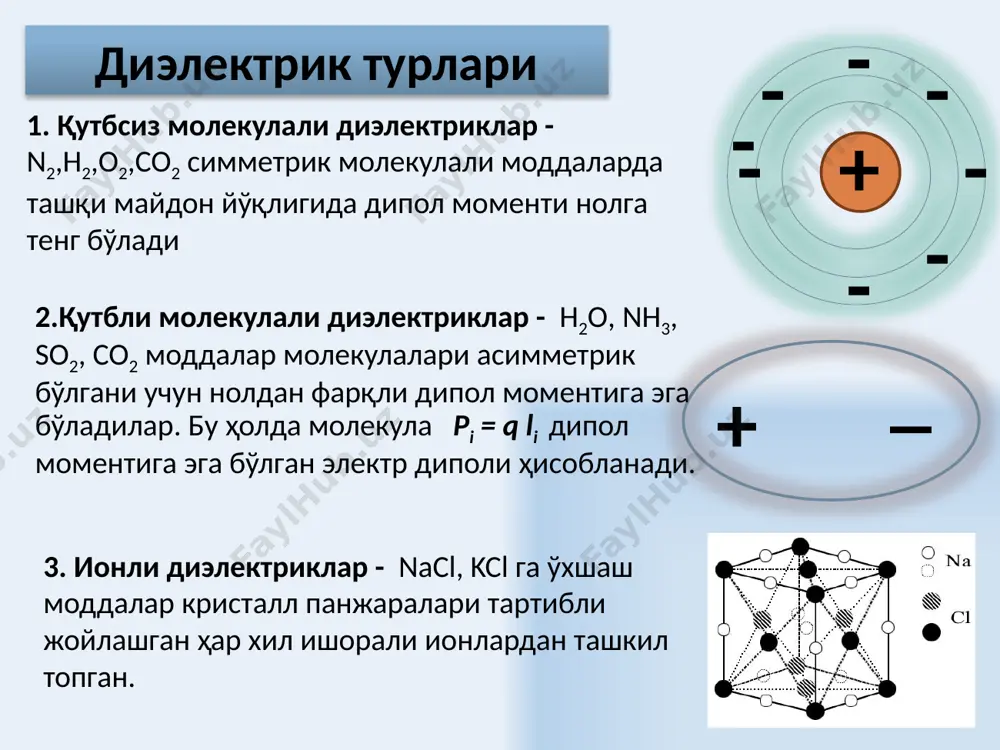

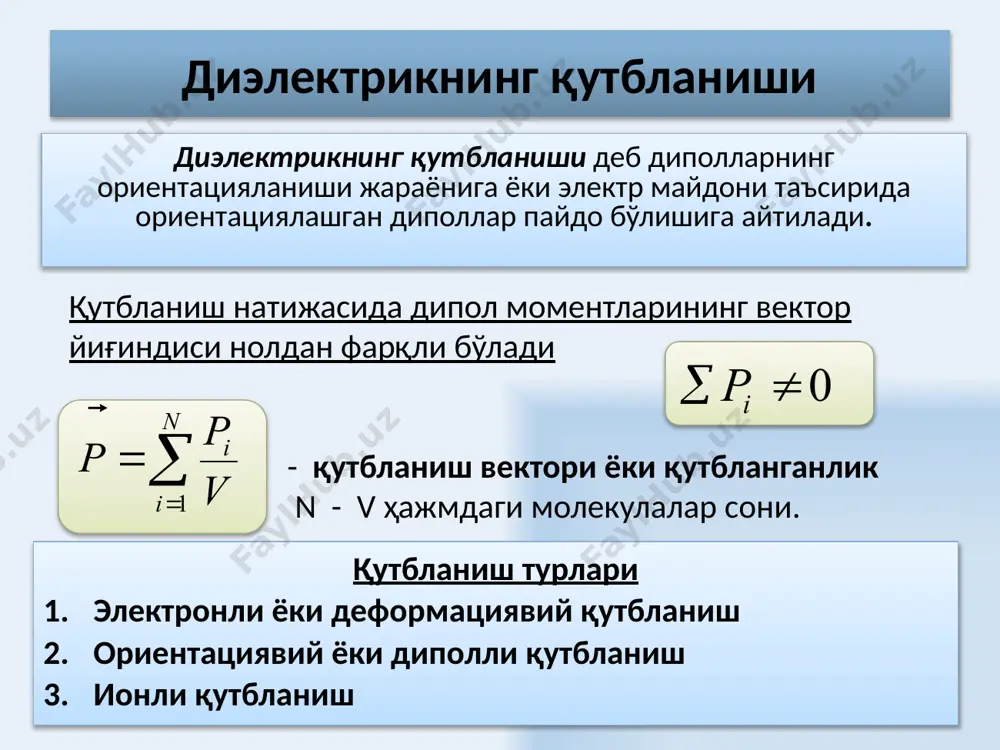

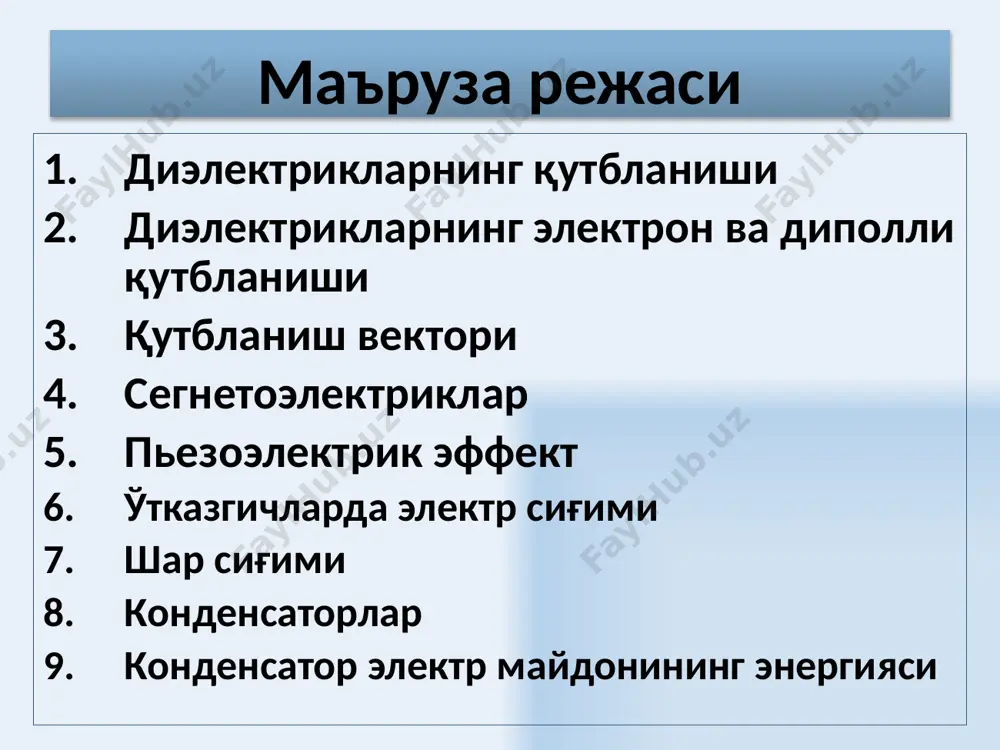

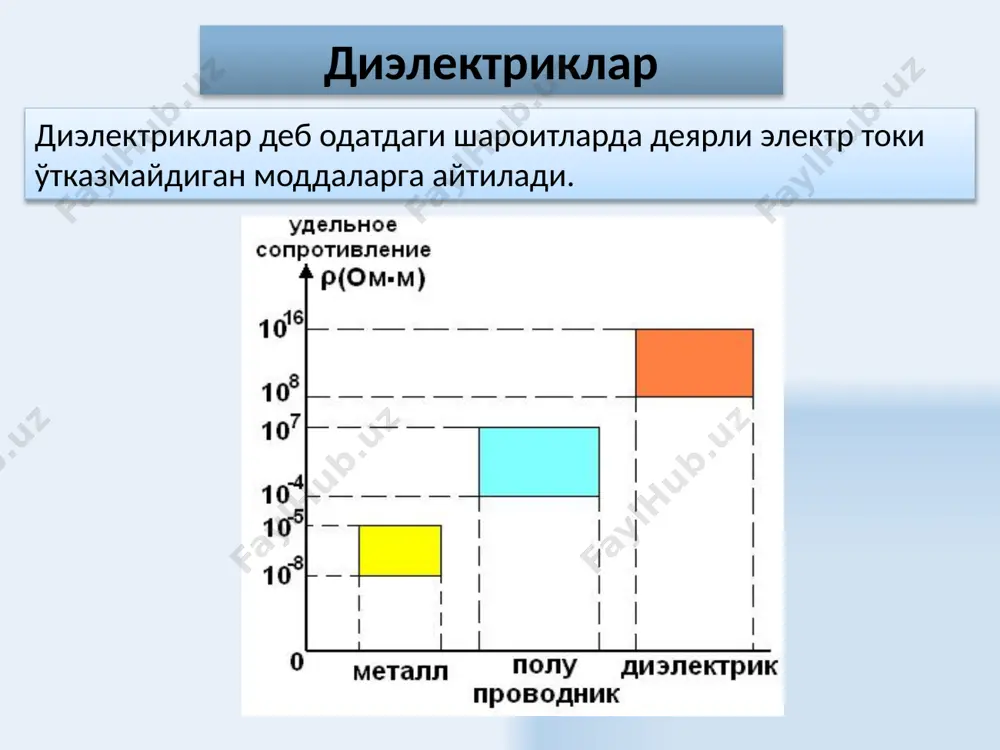

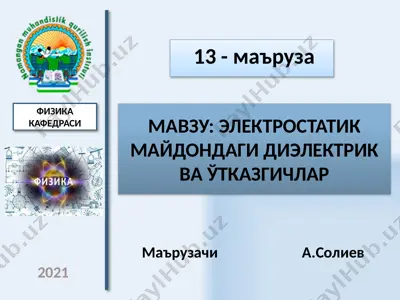

мм_7 мавзу: электростатик майдондаги диэлектрик ва ўтказгичлар маърузачи а.солиев 13 - маъруза физика кафедраси 2021 1 маъруза режаси диэлектрикларнинг қутбланиши диэлектрикларнинг электрон ва диполли қутбланиши қутбланиш вектори сегнетоэлектриклар пьезоэлектрик эффект ўтказгичларда электр сиғими шар сиғими конденсаторлар конденсатор электр майдонининг энергияси 2 диэлектриклар диэлектриклар деб одатдаги шароитларда деярли электр токи ўтказмайдиган моддаларга айтилади. 3 1. қутбсиз молекулали диэлектриклар - n2,h2,o2,co2 симметрик молекулали моддаларда ташқи майдон йўқлигида дипол моменти нолга тенг бўлади + - - - - - - - - + _ диэлектрик турлари 2.қутбли молекулали диэлектриклар - h2o, nh3, so2, co2 моддалар молекулалари асимметрик бўлгани учун нолдан фарқли дипол моментига эга бўладилар. бу ҳолда молекула рi = q li дипол моментига эга бўлган электр диполи ҳисобланади. 3. ионли диэлектриклар - nacl, kcl га ўхшаш моддалар кристалл панжаралари тартибли жойлашган ҳар хил ишорали ионлардан ташкил топган. 4 қутбланиш натижасида дипол моментларининг вектор йиғиндиси нолдан фарқли бўлади - қутбланиш вектори ёки қутбланганлик …

2 / 23

ининг силжиши, майдонга тескари йўналишда манфий ионлар панжарасининг силжиши дипол моментларнинг хосил бўлишига олиб келади. + - + + + + + + + + + - - - - - - - - диэлектрикнинг мусбат зарядлари майдон йўналиши бўйлаб, манфий зарядлари майдонга тескари йўналишда силжийдилар. 8 электр майдонда диэлектриклар е0 ташқи электр майдон таъсирида диполлар ориентацияланади ва q΄боғланган зарядлар компенсациялашмаган ҳолда диэлетрикнинг қарама – қарши сиртларида жойлашади. боғланган зарядлар хосил қилан диэлектрикнинг ичидаги майдон эркин зарядлар хосил қилган ташқи майдонга қарши йўналгандир. диэлектрикнинг ичидаги натижавий майдон кучланганлиги вакуумда зарядлар хосил қилган майдон кучланганлигидан кичикдир. 9 ++ ++ + ++ + ++ ++ сегнетоэлектриклар ташқи электр майдон йўқлигида ташкил этувчи заррачаларининг дипол электр моментларининг ўз – ўзидан ориентацияси кузатиладиган кристаллик диэлектриклар сегнетоэлектриклар деб аталади. (ўз- ўзидан қутбланиш). сегнетоэлектриклар ҳар хил йўналишда қутбланган сохалар – доменлардан иборат бўлади. мисоллар: nakc4h4o6·4h2o сегнет ва batio3 титанат барий тузлари 10 гистерезис р қутбланиш е …

3 / 23

н ўтказгичнинг электр сиғими деб, унинг потенциалини бир бирликка ўзгартириш учун зарур бўлган зарядга миқдор жиҳатидан тенг физик катталикка айтилади. электр сиғими бирлиги – фарада (ф): 1ф – яккаланган ўтказгичга 1кл заряд узатилганда, унинг потенциали 1в га ўзгарадиган сиғимдир. яккаланган шарнинг электр сиғими с ўтказгичлар электр сиғими қуйидагиларга боғлиқ: 1) ўтказгичларнинг ўлчами ва шаклига; 2) электр сиғими жойлашган муҳитнинг диэлектрик хусусиятига, 13 конденсаторлар конденсатор иккита параллел ўтказгич қатламидан иборат бўлиб, уларда қарама-қарши ишорали зарядлар тўпланади. қопламалар орасида диэлектрик модда бўлади. конденсатор сиғими – конденсаторда йиғилган q заряднинг қопламалар орасидаги потенциаллар фарқига нисбатига тенг бўлган физик катталикдир: 14 конденсатор турлари 16 ясси конденсаторнинг сиғими сферик конденсаторнинг сиғими цилиндрик конденсаторнинг сиғими 17 ясси конденсаторнинг сиғими текис конденсатор, юзалари s, ораларидаги масофа d бўлган вакуумдаги иккита параллел пластиналардан ташкил топган. пластиналар орасидаги майдон биржинслидир. 1) қопламалар орасидаги масофа, яъни электр майдони камайганда конденсатор сиғими ортади; 2) қопламалар орасига катта сингдиувчан бўлган диэлектрик муҳит …

4 / 23

н иш зарядланган конденсаторнинг энергияси - конденсатор энергияси – электр майдонининг конденсатордаги йиғилган энергиясидир. 21 зарядланган конденсаторнинг энергияси зарядланган текис конденсатор энергиясини майдон кучланганлиги орқали ифодалаймиз. сиғим ва кучланишни ифодалаймиз: натижада қуйидагига эга бўламиз: электростатик майдон энергияси зичлиги 22 эътиборингиз учун раҳмат image1.png image2.jpg image3.jpeg image4.jpeg image5.wmf image6.wmf oleobject1.bin oleobject2.bin image7.gif image8.gif image9.wmf oleobject3.bin image10.wmf image11.wmf image12.wmf image13.wmf image14.wmf image15.wmf oleobject8.bin oleobject9.bin oleobject10.bin oleobject11.bin oleobject4.bin oleobject5.bin oleobject6.bin oleobject7.bin image16.png image17.wmf image18.wmf oleobject12.bin oleobject13.bin image19.wmf oleobject14.bin image20.jpeg image21.jpeg image22.jpeg image23.png image24.wmf image25.wmf image26.jpeg image27.jpeg image28.jpeg oleobject15.bin oleobject16.bin image29.wmf image30.wmf oleobject17.bin oleobject18.bin oleobject19.bin image31.wmf image32.wmf image33.wmf image34.wmf image35.wmf oleobject23.bin oleobject24.bin oleobject20.bin oleobject21.bin oleobject22.bin image36.wmf image37.wmf image38.wmf image39.wmf oleobject28.bin oleobject25.bin oleobject26.bin oleobject27.bin image40.wmf image41.wmf image42.wmf oleobject29.bin oleobject30.bin oleobject31.bin image43.wmf image44.wmf image45.wmf image46.wmf image47.wmf oleobject35.bin oleobject36.bin oleobject32.bin oleobject33.bin oleobject34.bin 0 ¹ å i p r 1 n i i p p v = = å r r 0 е r е ¢ r s …

5 / 23

u u j j - = = = = ... 2 1 n q q q q + + + = ... 2 1 n с с с с + + + = ... 2 1 q 1 2 n q u q c qdq dq da = d = j 2 2 ) ( 2 2 2 1 2 j j j d = - = = q c c q w c q c qdq a q 2 2 0 = ò = ed e v w w 2 1 2 1 2 0 = = = ee [ ] 3 дж w м éù = êú ëû 0 s с d ee = 12 0 d uedxed jj =-=×= ò ( ) 22 2 2 000 11 2222 eeeeee ==×== see wcuedsdv d /docprops/thumbnail.jpeg
