1 / 22

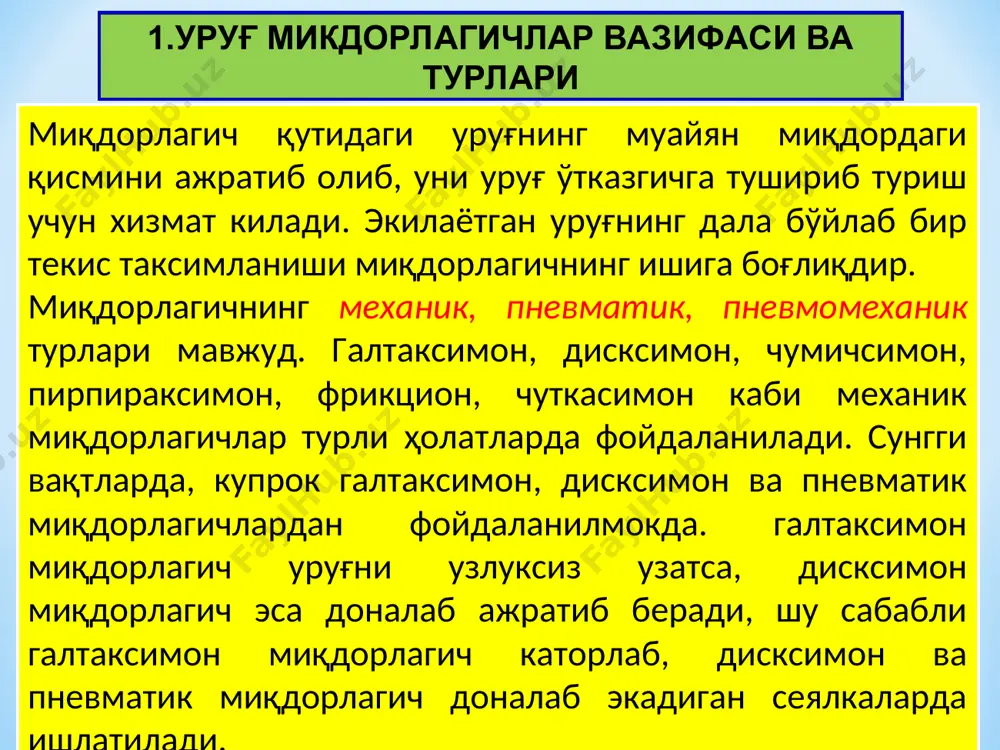

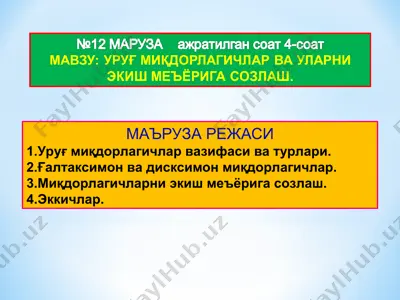

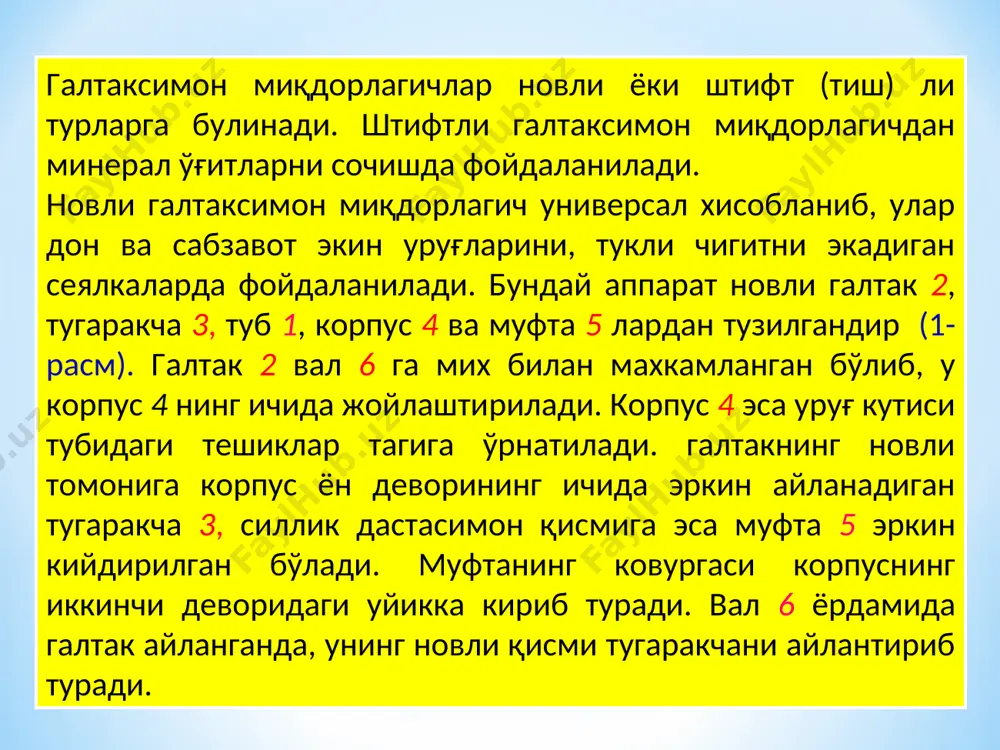

презентация powerpoint маъруза режаси 1.уруғ миқдорлагичлар вазифаси ва турлари. 2.ғалтаксимон ва дисксимон миқдорлагичлар. 3.миқдорлагичларни экиш меъёрига созлаш. 4.эккичлар. 1.уруғ микдорлагичлар вазифаси ва турлари миқдорлагич қутидаги уруғнинг муайян миқдордаги қисмини ажратиб олиб, уни уруғ ўтказгичга тушириб туриш учун хизмат килади. экилаётган уруғнинг дала бўйлаб бир текис таксимланиши миқдорлагичнинг ишига боғлиқдир. миқдорлагичнинг механик, пневматик, пневмомеханик турлари мавжуд. галтаксимон, дисксимон, чумичсимон, пирпираксимон, фрикцион, чуткасимон каби механик миқдорлагичлар турли ҳолатларда фойдаланилади. сунгги вақтларда, купрок галтаксимон, дисксимон ва пневматик миқдорлагичлардан фойдаланилмокда. галтаксимон миқдорлагич уруғни узлуксиз узатса, дисксимон миқдорлагич эса доналаб ажратиб беради, шу сабабли галтаксимон миқдорлагич каторлаб, дисксимон ва пневматик миқдорлагич доналаб экадиган сеялкаларда ишлатилади. галтаксимон миқдорлагичлар новли ёки штифт (тиш) ли турларга булинади. штифтли галтаксимон миқдорлагичдан минерал ўғитларни сочишда фойдаланилади. новли галтаксимон миқдорлагич универсал хисобланиб, улар дон ва сабзавот экин уруғларини, тукли чигитни экадиган сеялкаларда фойдаланилади. бундай аппарат новли галтак 2, тугаракча 3, туб 1, корпус 4 ва муфта 5 лардан тузилгандир (1-расм). галтак …

2 / 22

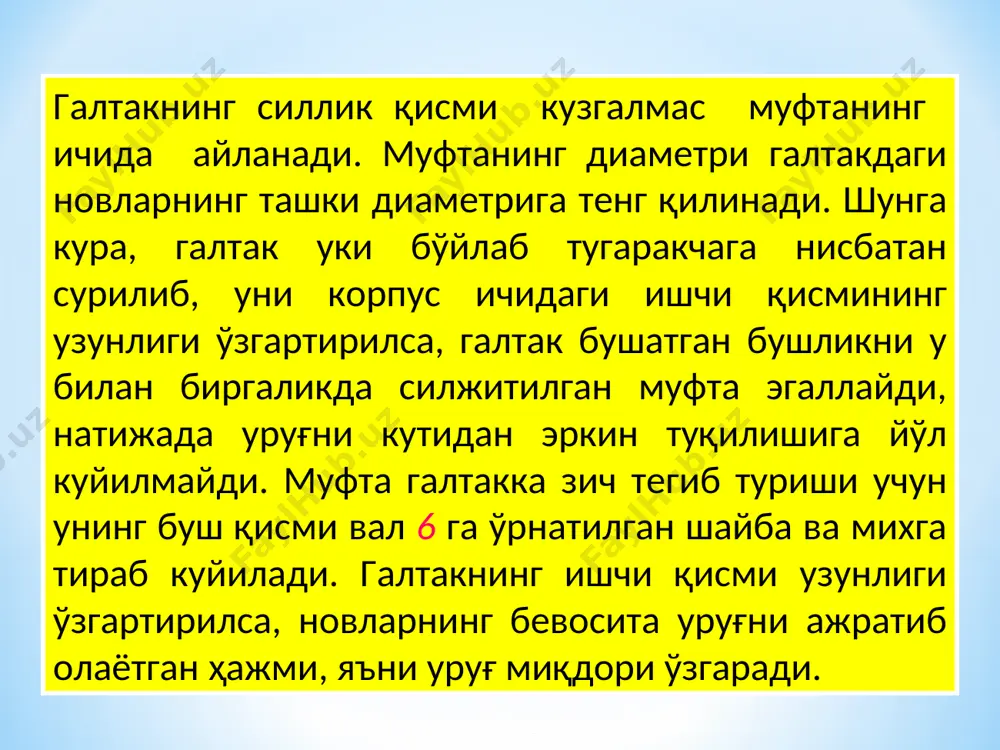

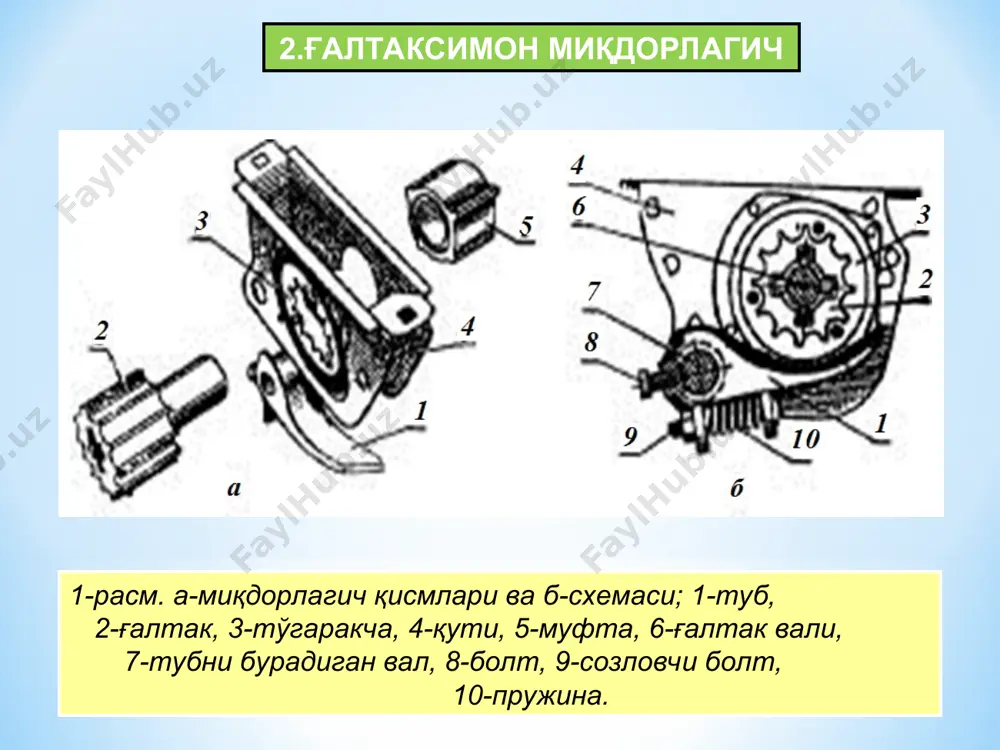

исмининг узунлиги ўзгартирилса, галтак бушатган бушликни у билан биргаликда силжитилган муфта эгаллайди, натижада уруғни кутидан эркин туқилишига йўл куйилмайди. муфта галтакка зич тегиб туриши учун унинг буш қисми вал 6 га ўрнатилган шайба ва михга тираб куйилади. галтакнинг ишчи қисми узунлиги ўзгартирилса, новларнинг бевосита уруғни ажратиб олаётган ҳажми, яъни уруғ миқдори ўзгаради. 2.ғалтаксимон миқдорлагич 1-расм. а-миқдорлагич қисмлари ва б-схемаси; 1-туб, 2-ғалтак, 3-тўгаракча, 4-қути, 5-муфта, 6-ғалтак вали, 7-тубни бурадиган вал, 8-болт, 9-созловчи болт, 10-пружина. корпуснинг пастки очик жойини туб 1 ёпиб туради. туб 1, тукиш механизми вали 7 га болт 8 билан махкамланган бўлиб, буш турган учи кия кесилган бўлади. шунинг учун галтакдаги нов кирраси илинтириб келаётган уруғ, тубдан бирданига тушиб кетмасдан, оз-озлаб тукилади. экилаётган уруғнинг ерга тудаланиб тушишининг олди олинади. туб 1 нинг ҳолатини созлаш учун созловчи болт 9 ва пружина 10 ўрнатилган. агар тасодифан йирик жисм тубнинг устига тушиб колса, пружина 10 сикилиб, галтак билан туб орасидаги тиркиш кенгайиб …

3 / 22

и уруғлари эса 1,5 % дан ошмаслиги керак. дисксимон микдорлагич дисксимон миқдорлагич уруғларни доналаб ажратиб бериши учун уруғлар тукилувчан, яъни уларнинг сирти силлик бўлиши ёки уруғга махсус ишлов бериб, унинг сиртини силликлаш (чигит кимёвий ва механик усул билан туксизлантирилади ёки ёпишкок модда билан копланади) талаб қилинади. дисксимон миқдорлагич, асосан, вертикал ёки горизонтал ук атрофида айланадиган турларга булинади (2-расм). вертикал ук атрофида айланадиган диск атрофида уруғларни кутидан доналаб олиб чиқадиган катаклар ясалади. горизонтал ук атрофида айланадиган диск гардишининг ён текислигида эса уйиклар ясалган (2- а расм) бўлади. дисксимон миқдорлагич диск 1, кайтаргич 2, туширгич 3 лардан иборатдир. бундай миқдорлагичнинг иш жараёни куйидагилардан иборат. вертикал укли диск 1, цилиндрсимон уруғ кутисининг тубига якин ўрнатилган бўлиб , уруғлар тагида уларга тегиб, узлуксиз айланиб туради. уруғлар огирлик кучи таъсирида диск катакларига тушиб, улар билан биргаликда айланиб, кайтаргичнинг тагидан утади. кайтаргичнинг тиши катакка тўлиқ туша олмаган уруғни устидан босиб, у ерга жойлайди, жойлашмаган уруғни эса …

4 / 22

р 6 ва таркатиш камераси 5 лардан тузилган. диск 2 нинг четида уруғларни суриб оладиган тешик 9 лар ясалган. таркаткич 5 ва вакуум 1 камералари диск текислигининг карама-қарши томонларида жойлаштирилган. вакуум камераси диск текислигини тўлиқ копламасдан, дискнинг фақат така шаклидаги чет қисмигагина зич тегиб туради (3-а расмда унинг чегараси пунктир чизик билан кўрсатилган). шундай килиб, дискнинг пастки булаги вакуум камерасига тегмаслиги туфайли, у ердаги тешиклар атмосфера босими остида бўлади. вакуум камерасидан махсус вентилятор ҳавони кувурча 8 орқали узлуксиз суриб олиб туради. пневматик миқдорлагич 3-расм. а-вакуум ёрдамида, б-ортиқча босим таъсирида, 1-вакуум камераси, 2-диск, 3-тўзитқич, 4-корпус, 5-тарқариш камераси, 6-бункер, 7-қайтаргич, 8-қувурча, 9-уруғ сўрадиган тешик. 3. дон сеялкаси ғалтаксимон миқдорлагичининг ўлчамлари. унинг иш жараёни 1- а расмда келтирилган бўлиб, галтакнинг уруғларга таъсирини уч зонага булиш мумкин. i зонадаги уруғлар уз огирлик кучи таъсирида пастга қараб интилади. ii зонага тушган уруғлар галтак билан биргаликда мажбуран новларнинг бушлигида ҳаракатланади. iii зона фаол қатлам дейилади, чунки …

5 / 22

тив қатлам орқали кутидан чиқадиган уруғларнинг ҳажми, см3. бу уз навбатида: fн = ƶsɩf, бу ерда,  = 0,7...0,9 — новларнинг уруғ билан тулиш коэффициенти; майда уруғлар учун (беда, тарик)  нинг юқори киймати олинади; z — новлар сони (купинча z = 12); s — галтак кундаланг кесимидаги новлар майдони, см2; lf — галтакнинг уруғларга тегаётган ишчи қисмини узунлиги, см. чигит сеялкаси галтаксимон миқдорлагичининг асосий ўлчамларини аниқлаш. тукли чигит, уруғ ўтказгичга галтаксимон миқдорлагич ёрдамида туширилади (2- а расм). айланаётган галтак 1, тишлари 2 оралигидаги чуқурчаларда чигитларни кути 3 ичидан ажратиб олади ва дарча 5 орқали уруғ ўтказгич 4 га ташлаб беради. дарча кенглиги δ чигитлар сиқилмасдан, ёрилмасдан ўтишига имкон бериши керак (2-а расм), яъни: эmax ≤ б ≤ 2к min , бу ерда, эmax — чигитларнинг максимал эни, мм; к min — чигитларнинг минимал қалинлиги, мм. 2-расм. галтаксимон чигит миқдорлагич улчамлари а-ғалтакка нисбатан уруғ ўтказгични ўрганиш, б-тирқиш δ ни ўрнатиш, …
