1 / 6

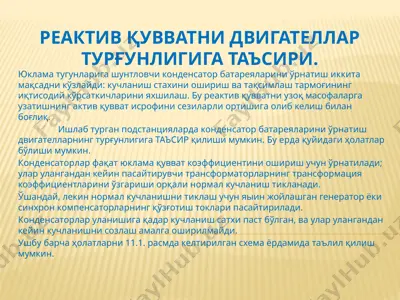

презентация powerpoint реактив қувватни двигателлар турғунлигига таъсири. юклама тугунларига шунтловчи конденсатор батареяларини ўрнатиш иккита мақсадни кўзлайди: кучланиш стахини ошириш ва тақсимлаш тармоғининг иқтисодий кўрсаткичларини яхшилаш. бу реактив қувватни узоқ масофаларга узатишнинг актив қувват исрофини сезиларли ортишига олиб келиш билан боғлиқ. ишлаб турган подстанцияларда конденсатор батареяларини ўрнатиш двигателларнинг турғунлигига таъсир қилиши мумкин. бу ерда қуйидаги ҳолатлар бўлиши мумкин. конденсаторлар фақат юклама қувват коэффициентини ошириш учун ўрнатилади; улар улангандан кейин пасайтирувчи трансформаторларнинг трансформация коэффициентларини ўзгариши орқали нормал кучланиш тикланади. ўшандай, лекин нормал кучланишни тиклаш учун яыин жойлашган генератор ёки синхрон компенсаторларнинг қўзғотиш токлари пасайтирилади. конденсаторлар уланишига қадар кучланиш сатхи паст бўлган, ва улар улангандан кейин кучланишни созлаш амалга оширилмайди. ушбу барча ҳолатларни 11.1. расмда келтирилган схема ёрдамида таълил қилиш мумкин. умумийлик мақсадида, пасайтирувчи трансформатор билан кучланиш (uн) назорат қилинаётган нуқта оралиғида қандайдир қаршилик х1 мавжуд деб фараз қилинади; одатда х1=0. трансформаторларнинг рпн ва пбв қурилмалари, одатда, паст кучланиш томонга жойлаштирилмайди. шунинг учун …

2 / 6

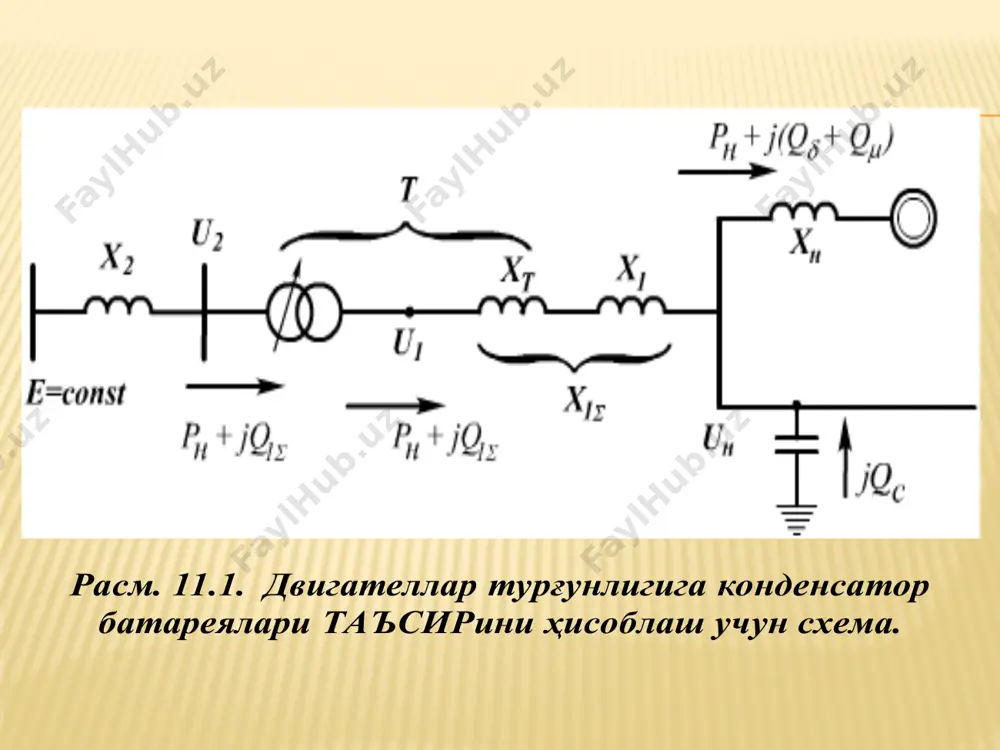

омланган ҳолатларнинг биринчисида, nт=f(qc) бўлганда, двигател олиш имконияти бўлган максимал қувват рmax нинг qc қийматига боғлиқлиги қуйидаги ифода бўйича аниқланади: (11.1) бу ерда х0–қуйи кучланишга келтирилган йиғинди ташқи қаршилик, хш–uн кучланишли нуқтадаги эквивалент шунтнинг қаршилиги. қолган қийматлар 11.2 расмда келтирилган. расм. 11.2. конденсатор батареялар қувватининг ўзгаришини асинхрон юкламанинг статик турғунлигига таъсири, аниқ ҳисоб таырибий ҳисоб. конденсаторларнинг уланиши самараси (яъни хосила– нинг ишораси)нинг х1 ва х2 қаршиликлар орасидаги нисбатга боғликлигини двигателлар турғунлигига иккита фактор таъсир қилиши билан тушунтирилади: конденсаторларнинг уланиши двигателга нисбатан ташқи хисобланган эквивалент қаршилигини орттиради, трансформация коэффициентини ортиши бу қаршиликни, унинг ташкил этувчиси х2 ни кичрайтириб, камайтиради. (11.2) ифодада qc нинг берилган қийматига боғлиқ эмас, бу боғлиқлик нисбатан аниқроқ бўлган (11.1) ифодада кўринади, лекин жуда ҳам кучсиз, шунинг учун ҳам (11.3) ёзиш мумкин image3.emf image4.emf image5.jpeg расм. 11.1. двигателлар турғунлигига конденсатор батареялари таъсирини ҳисоблаш учун схема. (11.1) тенгламанинг ўнг томонидаги барча катталиклар берилган режимга таалуқли. бу ифодада c dq …

3 / 6

reaktiv quvvatning dvigatellar turgunligiga ta’siri - Page 3

4 / 6

reaktiv quvvatning dvigatellar turgunligiga ta’siri - Page 4

5 / 6

reaktiv quvvatning dvigatellar turgunligiga ta’siri - Page 5
