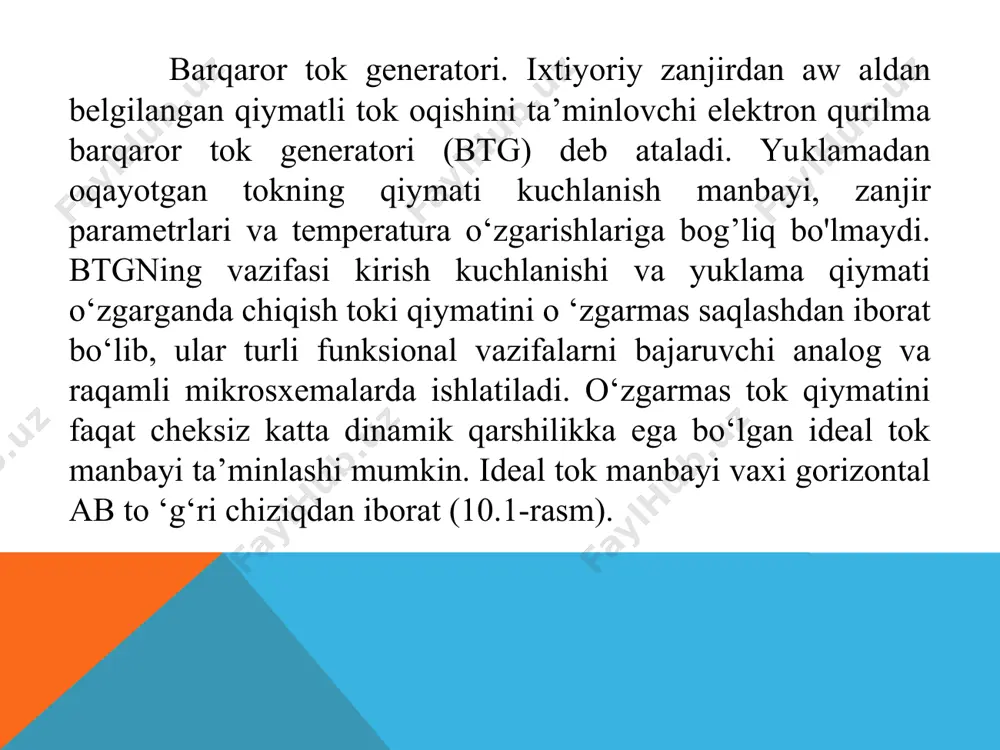

наманган мухандислик педагогика институти информатика факультети информатика ва ат кафедраси 10 – ma`ruza. analog integral mikrosxemalarning negiz elementlari reja analog integral mikrosxemalarning negiz elementlari raqamli integral mikrosxemalar. katta integral mikrosxemalar. elektron va yarim o`tkazgichli qurilmalarni loyihalashni umumiy holatlari. barqaror tok generatori. ixtiyoriy zanjirdan aw aldan belgilangan qiymatli tok oqishini ta’minlovchi elektron qurilma barqaror tok generatori (btg) deb ataladi. yuklamadan oqayotgan tokning qiymati kuchlanish manbayi, zanjir parametrlari va temperatura o‘zgarishlariga bog’liq bo'lmaydi. btgning vazifasi kirish kuchlanishi va yuklama qiymati o‘zgarganda chiqish toki qiymatini o ‘zgarmas saqlashdan iborat bo‘lib, ular turli funksional vazifalarni bajaruvchi analog va raqamli mikrosxemalarda ishlatiladi. o‘zgarmas tok qiymatini faqat cheksiz katta dinamik qarshilikka ega bo‘lgan ideal tok manbayi ta’minlashi mumkin. ideal tok manbayi vaxi gorizontal ab to ‘g‘ri chiziqdan iborat (10.1-rasm). ub sxemada ulangan btning chiqish xarakteristikasi ideal tok generatori vaxiga yaqin bo‘ladi. demak, ub sxemada ulangan tranzistor amalda tok generatori vazifasini bajarishi m um kin. lekin, temperaturaviy …

2 / 14

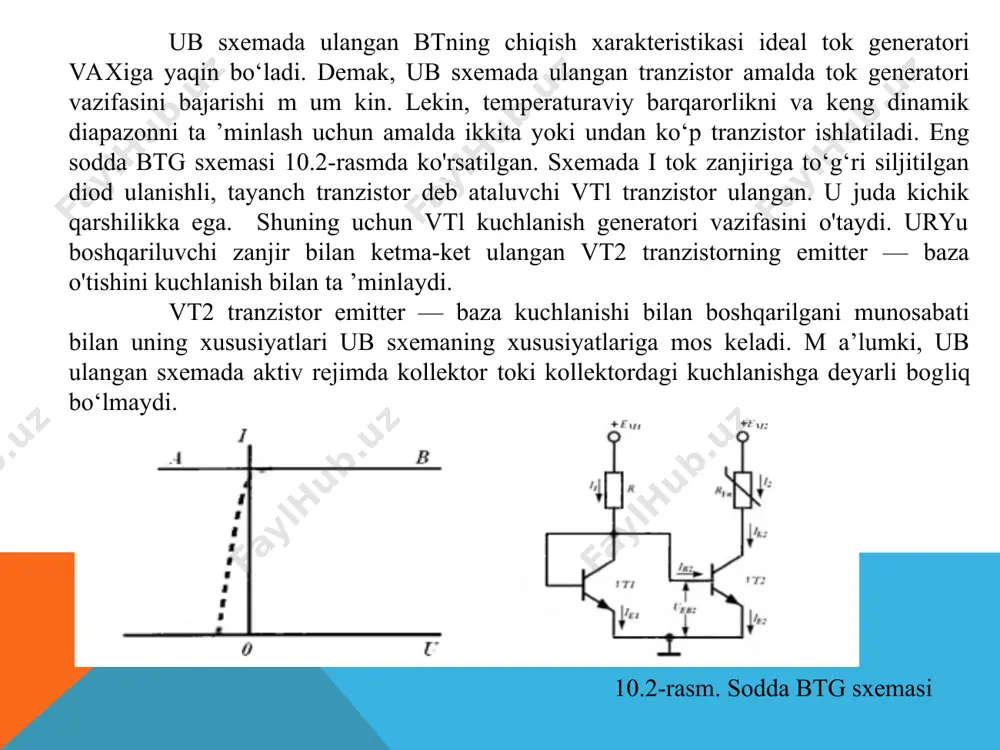

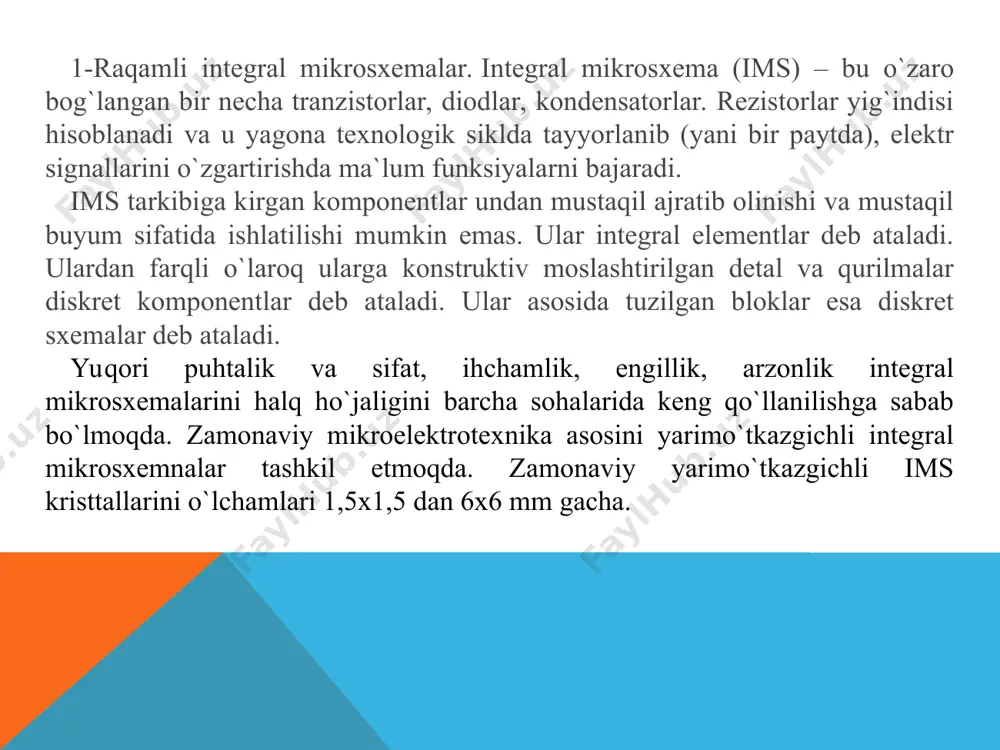

i. 10.2-rasm. sodda btg sxemasi 1-raqamli integral mikrosxemalar. integral mikrosxema (ims) – bu o`zaro bog`langan bir necha tranzistorlar, diodlar, kondensatorlar. rezistorlar yig`indisi hisoblanadi va u yagona texnologik siklda tayyorlanib (yani bir paytda), elektr signallarini o`zgartirishda ma`lum funksiyalarni bajaradi. ims tarkibiga kirgan komponentlar undan mustaqil ajratib olinishi va mustaqil buyum sifatida ishlatilishi mumkin emas. ular integral elementlar deb ataladi. ulardan farqli o`laroq ularga konstruktiv moslashtirilgan detal va qurilmalar diskret komponentlar deb ataladi. ular asosida tuzilgan bloklar esa diskret sxemalar deb ataladi. yuqori puhtalik va sifat, ihchamlik, engillik, arzonlik integral mikrosxemalarini halq ho`jaligini barcha sohalarida keng qo`llanilishga sabab bo`lmoqda. zamonaviy mikroelektrotexnika asosini yarimo`tkazgichli integral mikrosxemnalar tashkil etmoqda. zamonaviy yarimo`tkazgichli ims kristtallarini o`lchamlari 1,5x1,5 dan 6x6 mm gacha. kristall maydoni qancha katta bo`lsa unga shuncha ko`p elementli integral mikrosxemani joylashtirish mumkin bo`ladi. integral mikrosxemalarida tranzistorlarni ma`lum ulanishlar asosida rezistor va kondensator hosil qilish mumkin. yarimo`tkazgichli ims larni hususiyati shundan iboratki ularni elementlari orasida …

3 / 14

dp (metall dielektrik poluprovodnik lar) struktura asosida qurilgan. hozirgi kunda kims element bazasiga bipolyar strukturalar ham kiradi. elektron va yarimo`tkazgichli qurilmalarni loyihalashni umumiy holatlari. to`g`ri elektron va yarimo`tkazgichli qurilmalarni strukturaviy va prinspial elektr sxemalari ularni ishlash prinsplarini taxlil qilishga o`rgatadi. ammo bu elektr sxemalar elektrik va yarimo`tkazgichli qurilmalarni konstruksiyasini belgilay olmaydi, balki ularni tuzish uchun asos bo`la oladi holos. bunday qurilmalarni loyihalashni asosiy prinsplari haqida tushunchalar ularni ishlab chiqarishdagina emas. balki ulardan foydalanish uchun ham kerak bo`ladi. elektron va yarimo`tkazgichli qurilmalarni elementlari aktiv va passiv bo`linadi. aktiv elementlarga quyidagilar kiradi: yarimo`tkazgichli va elektrovakuum asboblar. passiv elementlarga esa: rezistorlar, kondensatorlar, transformatorlar, induktivlik g`altaklari, rele, ulagichlar, indikatorlar, sim va kabellar. qurilma elementlari optimal holatda joylashtirilishi va mahkamlanishi lozim, bir brilari bilan prinspial sxema asosida ulanishi kerak. zamonaviy elektron va yarimo`tkazgichli qurilmalarni ko`pchilik qismi bosma platalarga joylashtirilgan. bunday platalar dielektrik asos hisoblanib teshiklari mavjud va chizmalar ko`rsatilgan. 0,3-1,5 mm diametrda hosil qilingan teshiklar …

4 / 14

iqishlarga ega bo`lgan mikrosxemalardan foydalaniladi. elektron va yarimo`tkazgichli qurilmalar (eyak) ni loyihalash va ishlatishda agregatlashtirishni qo`llash katta foyda beradi. agregatlashtirish-o`zaro almashtiriladigan uzel va bloklardan tuzilgan apparatlarni konpanovkalash usulidir. agregatlashgan komplekslarni tuzishda unga kirgan barcha uzel va bloklarni to`la elektrik va konstruktiv almashinishi ko`zda tutiladi. asosiy tipoviy bloklar va subbloklar unifikasiyalashtirilgan, bu holat yangi apparaturalarni ishlab chiqish va ishlab chiqarishga tadbiq etish vaqtini keskin qisqartiradi. agregatli komplekslarga standart o`lchamlarga ega bo`lgan konstruktiv elementlar yig`masi kiradi. agregatli komplekslar nomentklaturasi shunday tuziladiki, nisbatan oz bloklar yig`indisini ma`lum soniida turli murakkablikka vazifaga ega bo`lgan qurilma va sistemalar ko`rish mumkin bo`lsin. agregat kompleksiga misol qilib emirilmaydigannazorat qurilmasi kompleksini olish mumkin. uni tarkibiga mashina, belgilangan cjastota generatori, analog-diskret o`zgartirgich va bir kanalli o`zi yozar rezistorlar subbloklari hamda bazi bir boshqa bloklar kiradi. elektron va yarimo`tkazgichli qurilmalarni konstruktiv bajarilishi juda hilma hil va ularni vajifalari ishlatilish sohasi bilan aniqlanadi. maslan stasionar sharoitlarda ishlash uchun mo`ljallangan elektron apparaturani …

5 / 14

i kaskadlardan foydalniladi. islarning boshqa xususiyati murakkab elementlarning bir-biriga juda yaqin (< 10 mkm) joylashganligi sababli, ularning parametrlari ham bir-biridan deyarli farq qilmaydi (egizaklik prinsipi). elementlar eskirganda, kuchlanish manbai va temperatura o‘zgarganda ularning parametrlari ham bir xilda o‘zgarib, parametrlar korrelyatsiyasi saqlanadi. islarning ushbu xususiyati, diskret tranzistorli tuzilmalarda amalga oshirib bo‘lmaydigan, yuqori aniqlikdagi differensial kaskadlar, barqaror tok va kuchlanish generatorlarini yaratish imkonini berdi. hulosa qilib shuni aytish mumkinki: hozirgi kunda elektron, yarimo`tkazgichli hamda elektromagnitlar asosida turli qurilmalar, avtomatlashtirilgan sanoat robotlari va manipulyatorlar tuzilmoqda. ular yordamida tehnologik jarayonlarni boshqarish, nazorat va axborot sistemalari takomillashmoqda. adabiyotlar ro`yhati 1. .каримов ва бошкалар. электротехника ва электроника асослари. т. «укитувчи» 1995 йил. 2. .шихин и другие. электротехника. м. «высшая школа» 1989 год. 3. а.рахимов. электротехника ва электроника асослари .т. «укитувчи» 1998 йил. 4. а.и. холбобоев, н.а.хошимов. умумий электротехника ва электроника асослари. 2000 йил. 5. в.в.паушин и другие. основа автоматики вычислительный 4 микропроцессорной техники.т. 1989 год. mustaqil …
