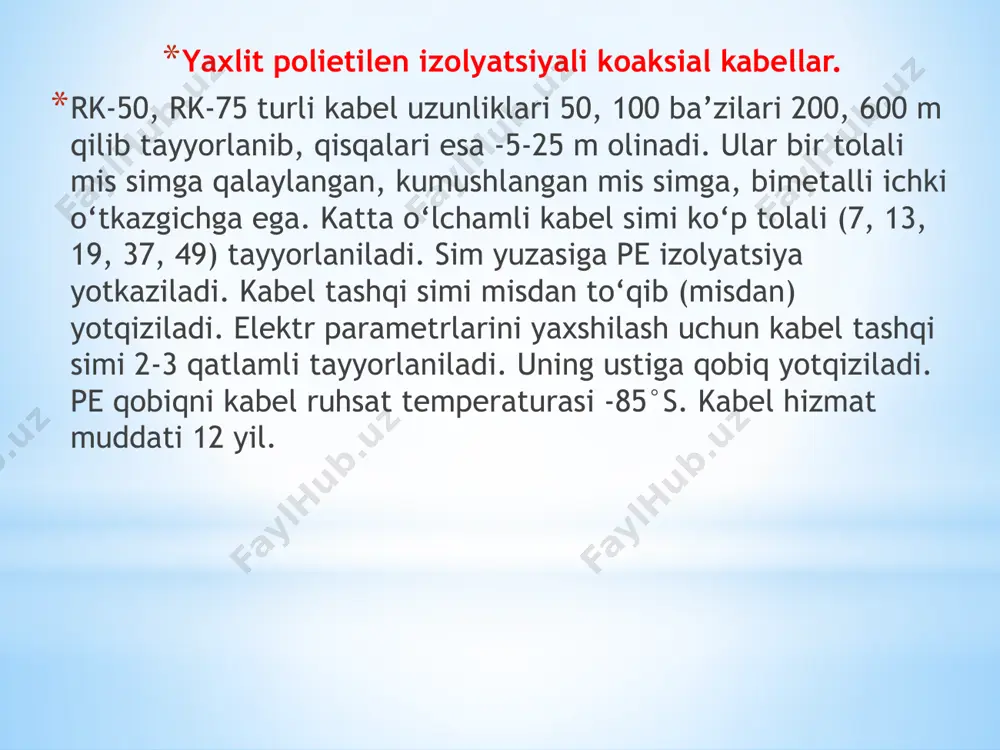

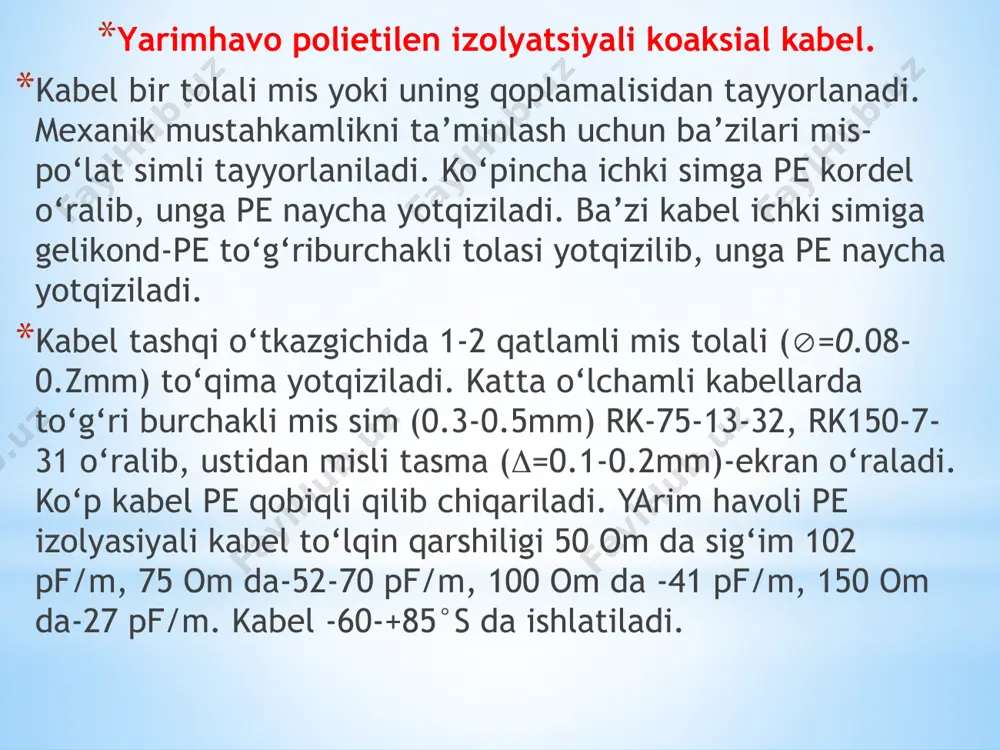

презентация powerpoint 9-mavzu: izolyatsiyali koaksial kabellar. reja yaxlit polietilen izolyatsiyali koaksial kabellar. 2.yarimhavo polietilen izolyatsiyali koaksial kabel. 3. past chastotali polietilen izolyatsiyali simmetrik kabellar. i. yaxlit polietilen izolyatsiyali koaksial kabellar. rk-50, rk-75 turli kabel uzunliklari 50, 100 ba’zilari 200, 600 m qilib tayyorlanib, qisqalari esa -5-25 m olinadi. ular bir tolali mis simga qalaylangan, kumushlangan mis simga, bimetalli ichki o‘tkazgichga ega. katta o‘lchamli kabel simi ko‘p tolali (7, 13, 19, 37, 49) tayyorlaniladi. sim yuzasiga pe izolyatsiya yotkaziladi. kabel tashqi simi misdan to‘qib (misdan) yotqiziladi. elektr parametrlarini yaxshilash uchun kabel tashqi simi 2-3 qatlamli tayyorlaniladi. uning ustiga qobiq yotqiziladi. pe qobiqni kabel ruhsat temperaturasi -85°s. kabel hizmat muddati 12 yil. yarimhavo polietilen izolyatsiyali koaksial kabel. kabel bir tolali mis yoki uning qoplamalisidan tayyorlanadi. mexanik mustahkamlikni ta’minlash uchun ba’zilari mis-po‘lat simli tayyorlaniladi. ko‘pincha ichki simga pe kordel o‘ralib, unga pe naycha yotqiziladi. ba’zi kabel ichki simiga gelikond-pe to‘g‘riburchakli tolasi yotqizilib, unga …

2 / 12

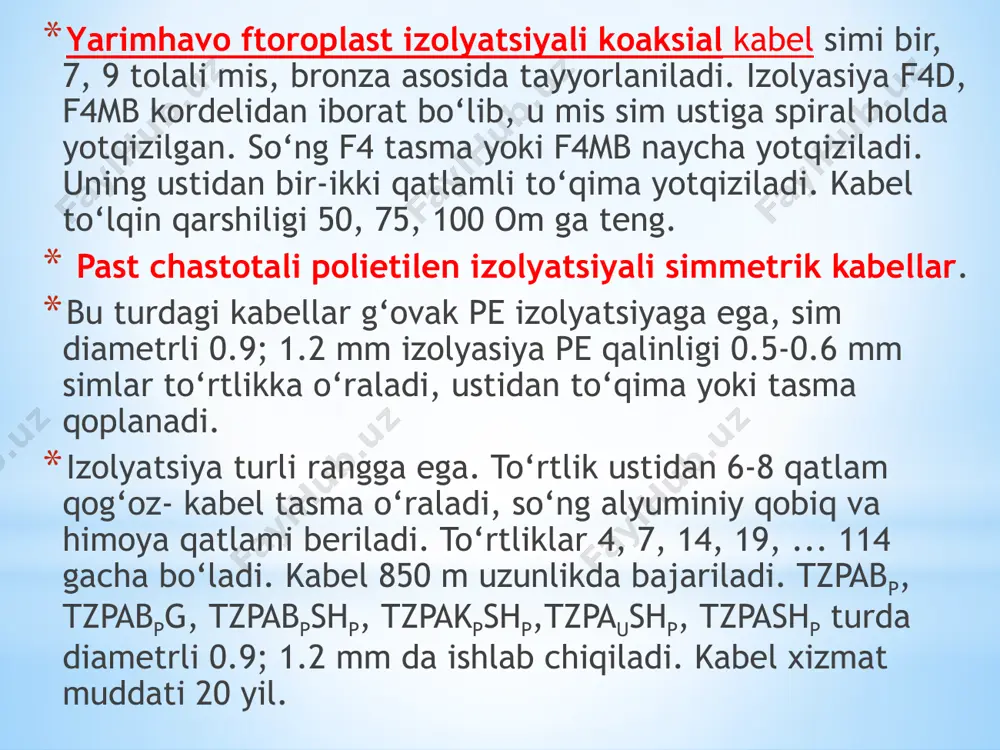

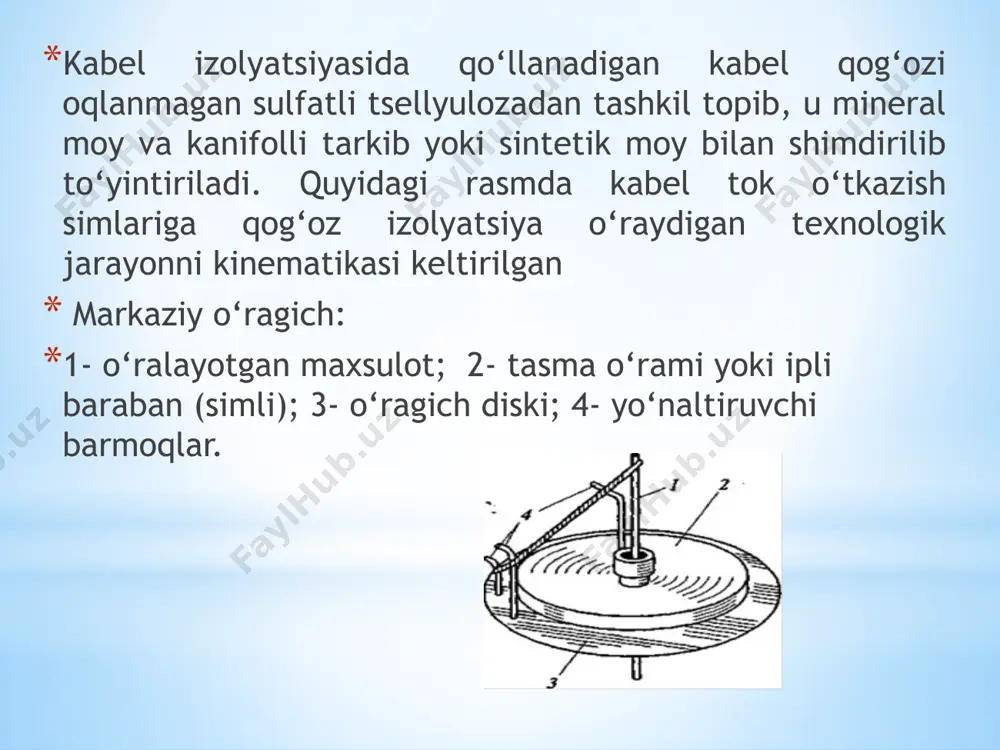

50, 75, 100 om ga teng. past chastotali polietilen izolyatsiyali simmetrik kabellar. bu turdagi kabellar g‘ovak pe izolyatsiyaga ega, sim diametrli 0.9; 1.2 mm izolyasiya pe qalinligi 0.5-0.6 mm simlar to‘rtlikka o‘raladi, ustidan to‘qima yoki tasma qoplanadi. izolyatsiya turli rangga ega. to‘rtlik ustidan 6-8 qatlam qog‘oz- kabel tasma o‘raladi, so‘ng alyuminiy qobiq va himoya qatlami beriladi. to‘rtliklar 4, 7, 14, 19, ... 114 gacha bo‘ladi. kabel 850 m uzunlikda bajariladi. tzpabp, tzpabpg, tzpabpshp, tzpakpshp,tzpaushp, tzpashp turda diametrli 0.9; 1.2 mm da ishlab chiqiladi. kabel xizmat muddati 20 yil. 4 kabel izolyatsiyasida qo‘llanadigan kabel qog‘ozi oqlanmagan sulfatli tsellyulozadan tashkil topib, u mineral moy va kanifolli tarkib yoki sintetik moy bilan shimdirilib to‘yintiriladi. quyidagi rasmda kabel tok o‘tkazish simlariga qog‘oz izolyatsiya o‘raydigan texnologik jarayonni kinematikasi keltirilgan markaziy o‘ragich: 1- o‘ralayotgan maxsulot; 2- tasma o‘rami yoki ipli baraban (simli); 3- o‘ragich diski; 4- yo‘naltiruvchi barmoqlar. quyidagi rasmda tasma qog‘oz izolyatsiyasini yo‘naltiruvchi moslamalari keltirilgan. …

3 / 12

ishqor va tuzlar ta’sir etmaydi. bu esa izolyatsiyasi va qobig‘i polivinilxlorid plastikati asosida bo‘lgan kuchli kabellarni agressiv muhitli havo, yer va boshqa sharoitlarda yaxshi ekspluatatsiyasini ta’min etadi. shu bilan bir qatorda polivinilxlorid plastikati dixloretan, benzol, ba’zi organik erituvchi va spirtlarga chidamliligini ta’minlaydi. sanoatda keng miqyosda qo‘llaniladigan polivinilxlorid plastikatli izolyatsiya va qobig‘iga ega kuchli kabelning eng asosiy xususiyati olovga bardoshliligi bo‘lib, sinov paytida alanga olib tashlaganidan so‘ng, kabelning o‘z-o‘zidan so‘nishi hisoblanadi. bunday xususiyatga ega polivinilxlorid plastikat izolyatsiyali va shlangli kabellarda alanga tarqalmaydi. demak, asosiy ko‘rsatkich – alanga olib tashlanganda so‘nish vaqtining davomiyligidir. so‘ngi ma’lumotlarga asosan materiallar yonuvchanligi kislorod indeksi va solishtirma yonish issiqligi ko‘rsatkichlari bilan ifodalanadi. 9 quyidagi jadvalda sintetik materiallar yonuvchanlik ko‘rsatkichlarining asosiy xarakteristikalari keltirilgan. sintetik materiallar yonuvchanlik ko‘rsatkichi kabel tayyorlanish jarayonida, uning qobig‘i asosida, izolyatsiya sirtida yoki belbog‘ izolyatsiya ostida maxsus bildiruv tasmasi yoki plastmassa (rezina) qobig‘ining har 300 mm da ishlab chiqaruvchi korxonasining farqlanuv indeksi va kabel ishlab …

4 / 12

bilan belgilanadi. e’tiboringiz uchun raxmat mavzu bo‘yicha qo‘shimcha ma’lumotlarni tegishli adabiyotlardan foydalangan xolda o‘zlashtiring image1.png image2.png image3.emf material yonuvchanlik ko‘rsatkichi kislorodli indeks % solishtirma yonish issiqligi, mm/kg polietilen 16–18 46,5 so‘nuvchan polietilen 25–27 46,6 polivinilxlorid (qatroni) 45 20 polivinilxlorid plastikat 23–27 22,6 xloropren kauchukli rezina 22–25 29 ftoroplast 95 4,5 /docprops/thumbnail.jpeg
