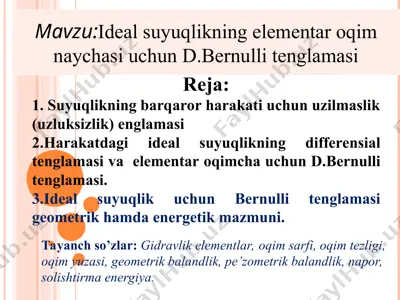

powerpoint presentation reja: 1. suyuqlikning barqaror harakati uchun uzilmaslik (uzluksizlik) englamasi 2.harakatdagi ideal suyuqlikning differensial tenglamasi va elementar oqimcha uchun d.bernulli tenglamasi. 3.ideal suyuqlik uchun bernulli tenglamasi geometrik hamda energetik mazmuni. tayanch so’zlar: gidravlik elementlar, oqim sarfi, oqim tezligi, oqim yuzasi, geometrik balandlik, pe’zometrik balandlik, napor, solishtirma energiya. mavzu:ideal suyuqlikning elementar oqim naychasi uchun d.bernulli tenglamasi adabiyotlar 1.arifjanov a.m., raximov q.t., xodjiyev a.k., gidravlika. – toshkent, timi, 2016.-3076. 2.latipov k.sh., arifjanov a.m., fayziyev x., gidravlika, toshkent taki, 2015y.-180 b. 3.latipov k.sh., arifjanov a.m., x.kadirov x., toshov b. gidravlika va gidravlik mashinalar, navoiy sh., alisher navoiy, 2014. -3456. 4.arifjanov a.m., gidravlikadan masalalar to’plami - toshkent, 2004. - 167 b. 5.bozorov d.r.,karimov r.m., j.s.kazbekov j.s., xidirov s.k., gidravlika - toshkent, 2003. - 246 b. 6.umarov a.y., gidravlika, toshkent. o’zbekiston, 2002. -2346. арифжанов a.m., п.н. турина п.н., гидравлика. 2015. -187с. 7.melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, …

2 / 25

al suyuqliklar va gazlarning harakatiga doir baʼzi masalalarni yechishda ideal suyuqlik tushunchasidan foydalaniladi. oqimning asosiy gidravlik elementlari sarf – vaqt davomida harakat kesimidan o‘tayotgan suyuqlik miqdori– q sarf o‘lchov birligi elementar oqimcha sarfi oqim sarfi xo‘llangan perimetr – oqim va qattiq sirt chegarasi: to’ri to‘rtburchak kanal uchun, trapetsiadal kanal uchun, silindrik quvurlar uchun, gidravlik radius – oqim harakat kesimining xo‘llangan pirimetriga nisbati to’g’ri to‘rtburchakli kanal uchun; trapetsiadal kanallar uchun; silindrik quvurlar uchun; o‘rtacha tezlik – suyuqlik sarfining harakat kesimiga nisbati ideal suyuqlikning elementar oqim naychasi uchun d.bernulli tenglamasi suyuqlikning barqaror harakati uchun uzilmaslik (uzluksizlik) tenglamasi elementar oqimcha xossalaridan ma’lumki 1-1 va 2-2 kesimlar orqali o‘tuvchi elementar sarflar teng bo‘ladi u xolda sarfni aniqlash formulasidan elementar oqimchaning xoxlagan kesimi uchun quyidagicha yozishimiz mumkin oqim uchun uzilmaslik tenglamasini keltirib chiqarishimiz uchun quyidagi ifodani yuzalar bo‘yicha integrallar bilan almashtiramiz harakatning barqarorligidan kelib chiqib, quyidagi ifodani yozish mumkin: ya’ni, oqimning o‘rtacha tezligi harakat kesimiga …

3 / 25

u holda xosil bo‘lgan ifodaning birinchi hadini quyidagi ko‘rinishga keltiramiz: bo‘lganligi uchun tenglamaning birinchi xadini quyidagicha yozamiz: * agar massa kuchlardan faqat og’irlik kuchi ta’sirini inobatga olsak, tenglamaning ikkinchi hadi quyidagi ko’rinishga keladi: tenglamaning uchinchi hadi, matematik analiz kursidan ma’lumki, bosimning to‘liq differensialini ifodalaydi, ya’ni aniqlangan ifodalarni tenglamaga quyib, quyidagiga ega bo‘lamiz: xosil bo‘lgan ifodani integrallab quyidagini olamiz: yoki ekanligini hisobga olib, oqim uchun bernulli tenglamasi quyidagicha yoziladi: d.bernulli tenglamasida qatnashgan hadlarni sxemasi bernulli tenglamasining geometrik va energetik ma’nolari belgi geometrik ma’nosi belgi energetik ma’nosi chizmadagi o‘rni z1 ва z2 gemetrik balandlik z1 ва z2 solishtirma xolat energiyasi pyezometrik balandlik solishtirma bosim energiyasi pzometrik napor (dam) solishtirma potensial energiya tezlik napor (dami) solishtirma kinetik energiya gidrodinamik napor (dam) solishtirma to‘la energiya napor (dam) kesimlar orasidagi yo‘ќotilgan energiya 1. rezervuardan suv diametri d=30 mm bo'lgan quvur orqali atmosfexaga oqib chiqmoqda, agar rezervuardagi manometrik bosim pm= 0,2 atmosfera bo'lib, dam (napor)i h= …

4 / 25

c d p c = c w = r b h h b h b r + × = × = 2 c 2 1 2 ) ( m h b h mh b r + + + = 2 r r = w w w j ud q ò = = 2 1 dq dq = 1 1 1 w d u dq = 2 2 2 w d u dq = const d u d u d u d u n n = = = = = w w w w . .......... 3 3 2 2 1 1 2 2 1 1 w w d u d u = 1 2 2 1 w w u u = ( ) 2 1 2 2 2 1 1 1 p p t q t u p t u p - d d = d d - d d …

5 / 25

gidravlika: suyuqlikning barqaror harakati va bernulli tenglamasi - Page 5
