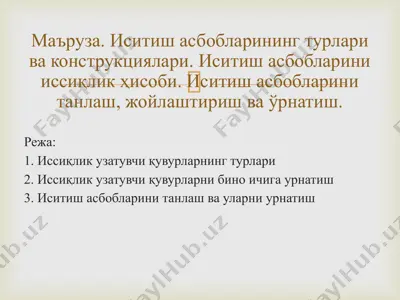

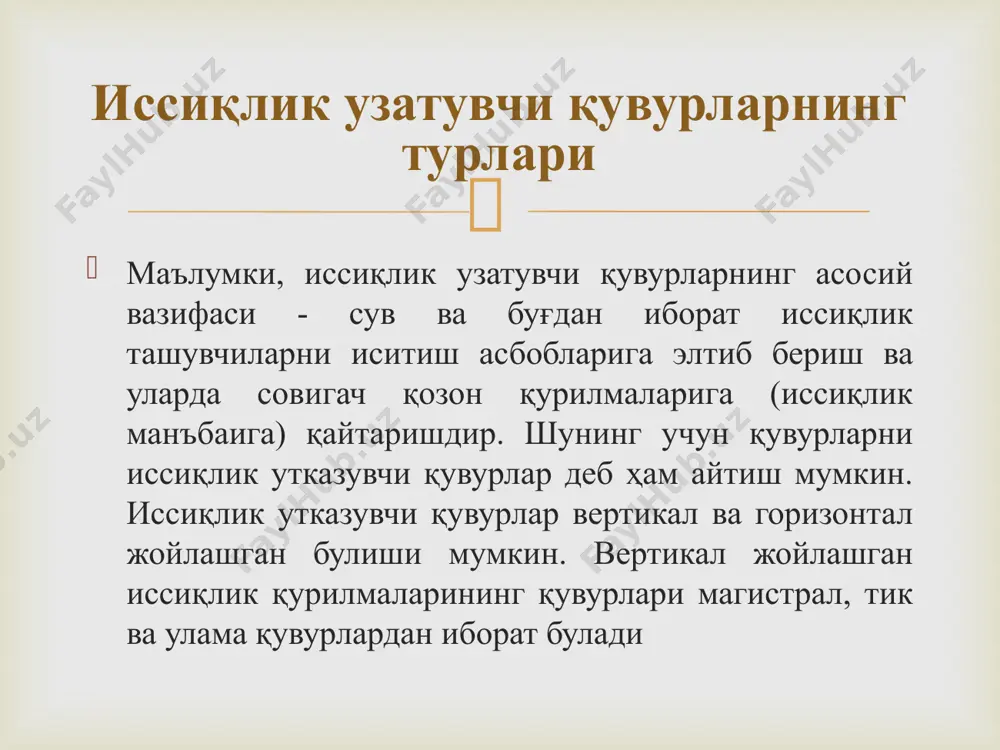

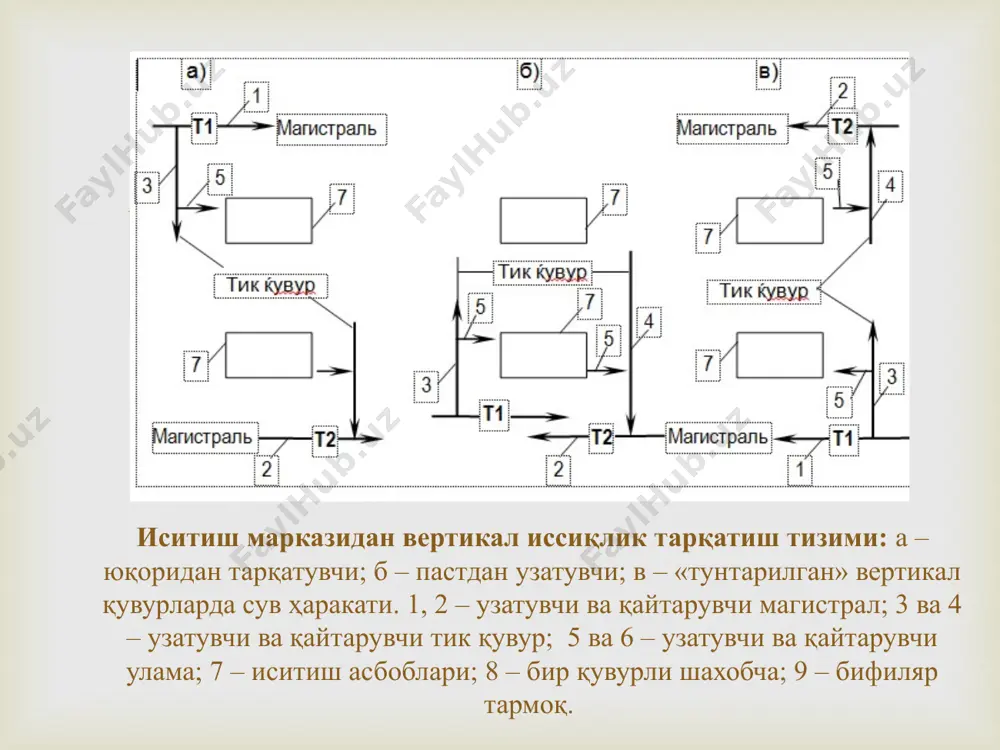

16 маъруза. иситиш тизимини ишга тушириш. режа: 1. иссиқлик узатувчи қувурларнинг турлари 2. иссиқлик узатувчи қувурларни бино ичига урнатиш 3. иситиш асбобларини танлаш ва уларни урнатиш маъруза. иситиш асбобларининг турлари ва конструкциялари. иситиш асбобларини иссиқлик ҳисоби. иситиш асбобларини танлаш, жойлаштириш ва ўрнатиш.  маълумки, иссиқлик узатувчи қувурларнинг асосий вазифаси - сув ва буғдан иборат иссиқлик ташувчиларни иситиш асбобларига элтиб бериш ва уларда совигач қозон қурилмаларига (иссиқлик манъбаига) қайтаришдир. шунинг учун қувурларни иссиқлик утказувчи қувурлар деб ҳам айтиш мумкин. иссиқлик утказувчи қувурлар вертикал ва горизонтал жойлашган булиши мумкин. вертикал жойлашган иссиқлик қурилмаларининг қувурлари магистрал, тик ва улама қувурлардан иборат булади иссиқлик узатувчи қувурларнинг турлари  иситиш марказидан вертикал иссиқлик тарқатиш тизими: а – юқоридан тарқатувчи; б – пастдан узатувчи; в – «тунтарилган» вертикал қувурларда сув ҳаракати. 1, 2 – узатувчи ва қайтарувчи магистрал; 3 ва 4 – узатувчи ва қайтарувчи тик қувур; 5 ва 6 – узатувчи ва қайтарувчи улама; 7 …

2 / 22

лади.  уларнинг деворидаги қалинликларига қараб кундаланг кесимидаги ички диаметри ди.к.к =10-50 мм гача булиб улар уч хил булади: енгил, оддий ва кучайтирилган. кучайтирилган қувурлар қалинлиги билан олдингиларидан фарқ қилиб, улар юқори категорияли иншоотларда очиқ муҳитли шароитда ишлатилиши мумкин. енгил юпқа қалинликдаги қувурлар резьба ва пайванд ёрдами билан иситиш асбобларини очиқ муҳитда бирлаштирилиши учун мулжалланган. оддий қувурлар тури эса сув-газ иссиқлик қурилмаларининг ёпиқ ҳолда урнатилиши лозим булган дамларда ишлатилиш учун мулжалланган.  иссиқлик қурилмаларининг қувурлари очиқ ёки ёпиқ ҳолда урнатилади. иссиқлик узатувчи қувурларнинг очиқ ҳолатда урнатилиши энг арзон ва содда ҳисобланади. очиқ урнатилган иссиқлик қувурларининг бино ичидаги очиқ қисмидан ажралган иссиқлик миқдори иссиқлик асбобларини майдонини аниқлашда ҳисобга олади. иссиқлик қурилмаларининг қурилишида қуйиладиган асосий талабларни ҳисобга олсак (технологик, гигиена ва меъморчилик-режалаштириш) очиқ урнатилган магистрал қувурлар техник қаватлар, ертулаларга урнатилади: тик ва улама қувурларнинг иссиқлик ускуналарига улашдан олдин маҳсус шахталарда ёки капитал деворнинг ичига қурилган чокли йуллардан (борозда) утказилади. иссиқлик узатувчи қувурларни …

3 / 22

; l - қувурларнинг узунлиги, м.  куп қаватли биноларда вертикал урнатилган бир қувурли сувли тизимининг тузилиши (иситиш асбоби олдида уч томонлама бошқарувчи жумрак урнатилган): а – тик қувурнинг дераза ёнида жойлашуви (дераза ва радиатор уқлари мос тушган); б – иситиш асбобининг тик қувур томон силжитилган ҳолати; 1 – тик қувур, 2 – радиатор, 3 – девор ичига қурилган тик қувур, 4 – конвектор.  тик қувурларни узатувчи ва қайтарувчи қувурларга уланиш схемалари  магистрал қувурларининг ертула ва техник қаватларда урнатилиши: а – чордоқли биноларда; б – ертула ва техник қаватларда; в – иссиқлик ташувчининг йулма-йул ҳаракат схемаси  магистрал қувурларни урнатишда уларни текшириш, таъмирлаш учун қулай қилиб ва иссиқликдан узайишидаги деформацияни компенсация каби талабларини ҳам эътиборга олиш лозим. магистрал қувурларнинг ҳароратдан узайиши табиий эгилмалар ёрдамида ва юқори ҳароратли иссиқлик ташувчи булганда п-ҳарфи шаклидаги компенсаторлар қулланилади. горизонтал магистрал қувурлар маълум қиялик билан урнатилади, агар қиялик шарти бажарилмаса иссиқлик ташувчининг тезлигини …

4 / 22

нинг бир қанча турларининг техник иқтисодий курсаткичлари бир-бири билан таққосланади. баъзи ҳолларда лойиҳа қилинаётган бинони иситиш асбоблари билан таъминланиши ҳам эътиборга олинади.  асбоблар тури ва куриниши маркаси ишчи, босим, мпа асбобнинг уртача маҳаллий гидравлик қаршилиги асосий қулланиш чегараси 1 2 3 4 5 секцияли чуян радиатор м, рд мс 0, 6 0, 9 1, 4 1, 6 м, рд-умумий ҳолларда, мс - юқори гигиеник талабда пулат панелли радиатор: устунчали вертикал жойлашган: эгри рсв рсг-1 рсг-2 0,6 2,0 7,4 3,0 юқори санитария-гигиена талабли, ораста сув билан ишлайдиган силлиқ қувурли асбоб дy=32-100 мм 1,0 1,5 маълум даражада чанг ажралиб чиққанда конвектор «комфорт-20» ҳалқали, худди шундай «универсал-20» кн20-к 1,0 5,4 турар-жой жамоат ва ёрдамчи бинолар конвектор «ритм» туғри оқимли к020-п, l=150 мм 1,0 5,7 жамоат биноларининг йирик хоналари конвектор «аккорд» ка-к ка-п 1,0 4,9 3,9 саноат биноларининг ёрдамчи ва маиший хоналари баланд конвектор кв-20 1,0 45,0 бинонинг зинапоя майдони қовурғали қувур l=500-2000 …

5 / 22

тарзда урнатилган иситиш асбоби хонада ҳаво ҳароратининг текис тақсимланишига сабаб булади. яъни бошқача қилиб айтганда, иссиқ ҳаво оқимининг конвекция натижасида совуқ юзага берилаетган қуввати кам сезилади. агарда дераза тагига иситиш асбобини урнатиш, иложи булмаса ускуна ён томондаги деворга, лекин ташқи деворга иложи борича яқинроқ урнатилади. замонавий биноларнинг тулиқ йиғма қурилмаларидан қурилиши асбобларни ташқи деворга, массаси катта булган ғишт деворларда мехробларга урнатиш мақсадга мувофиқдир.  радиаторларни ўрнатилиши  агар иситиш асбоби эгилма (утка) қувурлар билан уланган булса, меҳроблар эни 0, 6 метр кенгликда олинади. касалхона, даволаш муассасаларида пол сатҳидан иситиш асбоби тагигача булган масофа 100 мм, девор билан асбоб оралиғидаги масофа 60 мм булиши лозим. иситиш асбобларини дераза тагининг уртасига урнатиш шарт эмас, яъни дераза тагидаги майдондан утказилган уқдан маълум масофаларга силжитиш мумкин. иситиш асбобларининг улама чоклари унификация талаблари асосида бажарилади. бундай ҳолда тик қувур деразанинг андоза деворидан 15050 мм масофада урнатилади; тик қувур билан иситиш асбобини бирлаштирувчи улама қувур (ввод) …
