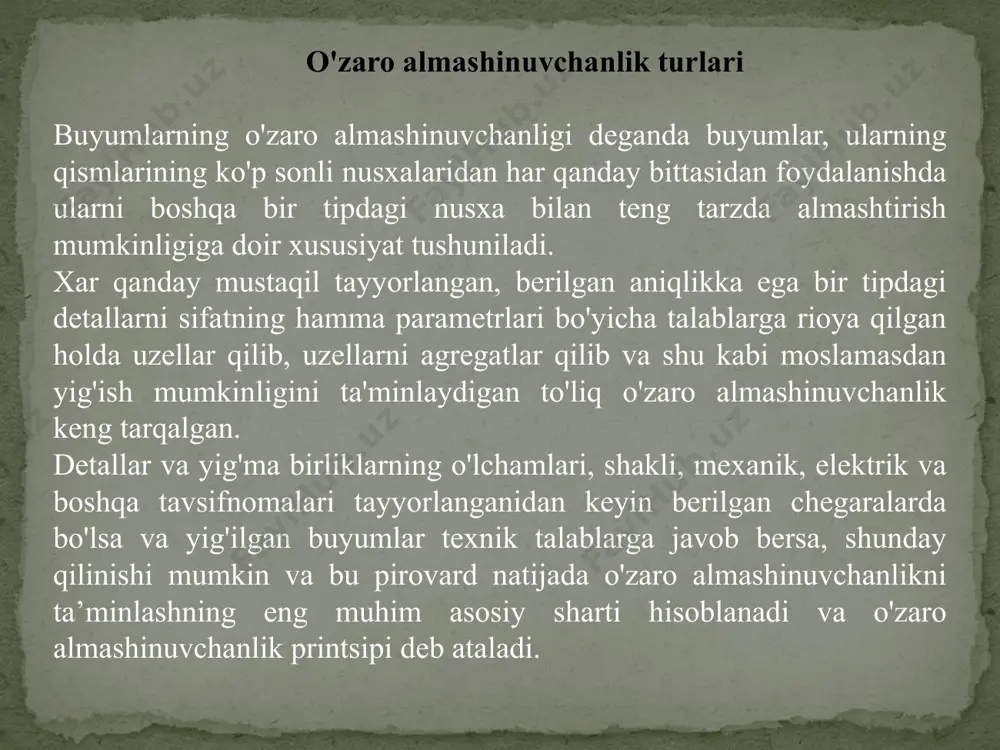

mashinasozlikda o’zaro almashuvchanlik to’grisida tushunchalar. mashinasozlikda o’zaro almashuvchanlik to’grisida tushunchalar. reja: o'zaro almashinuvchanlik turlari. nominal, haqiqiy va chegaraviy o'lchamlar va og’ishlar to'g'risidagi asosiy tushunchalar. mashinalar detallarining birikmalari uchun joizliklar va o'tqazishlar tizimining tuzilishi uslubiyoti. o'zaro almashinuvchanlik turlari buyumlarning o'zaro almashinuvchanligi deganda buyumlar, ularning qismlarining ko'p sonli nusxalaridan har qanday bittasidan foydalanishda ularni boshqa bir tipdagi nusxa bilan teng tarzda almashtirish mumkinligiga doir xususiyat tushuniladi. xar qanday mustaqil tayyorlangan, berilgan aniqlikka ega bir tipdagi detallarni sifatning hamma parametrlari bo'yicha talablarga rioya qilgan holda uzellar qilib, uzellarni agregatlar qilib va shu kabi moslamasdan yig'ish mumkinligini ta'minlaydigan to'liq o'zaro almashinuvchanlik keng tarqalgan. detallar va yig'ma birliklarning o'lchamlari, shakli, mexanik, elektrik va boshqa tavsifnomalari tayyorlanganidan keyin berilgan chegaralarda bo'lsa va yig'ilgan buyumlar texnik talablarga javob bersa, shunday qilinishi mumkin va bu pirovard natijada o'zaro almashinuvchanlikni ta’minlashning eng muhim asosiy sharti hisoblanadi va o'zaro almashinuvchanlik printsipi deb ataladi. to'liq o'zaro almashinuvchanlikda yig'ish jarayoni soddalashadi va …

2 / 11

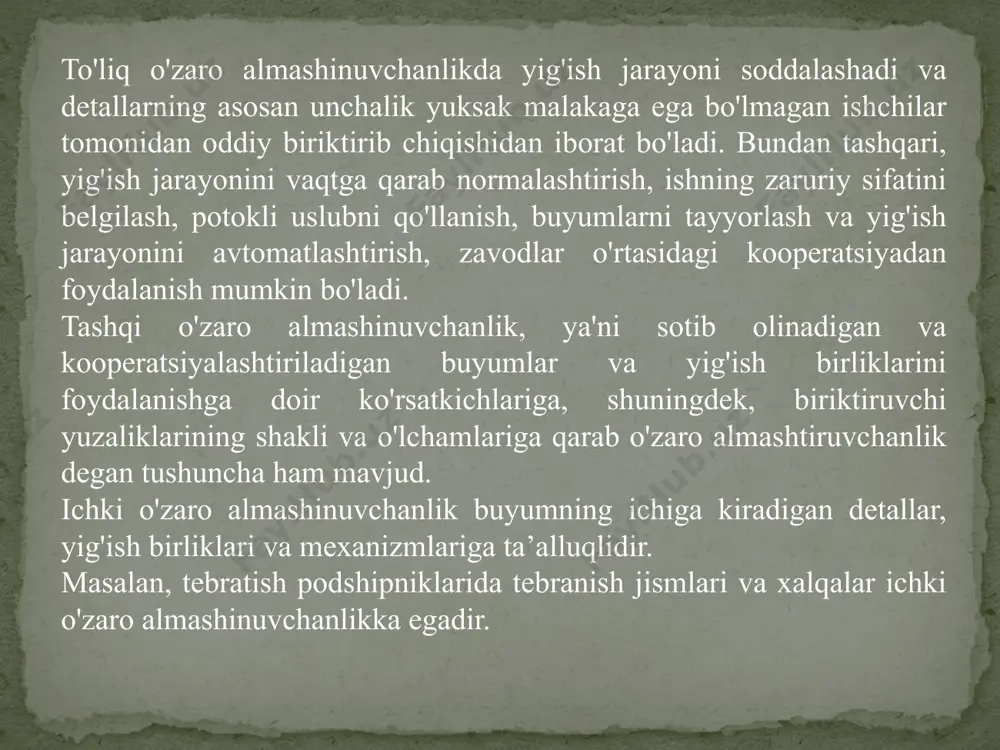

almashtiruvchanlik degan tushuncha ham mavjud. ichki o'zaro almashinuvchanlik buyumning ichiga kiradigan detallar, yig'ish birliklari va mexanizmlariga ta’alluqlidir. masalan, tebratish podshipniklarida tebranish jismlari va xalqalar ichki o'zaro almashinuvchanlikka egadir. nominal, haqiqiy va chegaraviy o'lchamlar va og’ishlar to'g'risidagi asosiy tushunchalar buyumlar o'lchamlarining turli xilligi to'g'risidagi masalani ko'rib chiqamiz. гост 25346 - 82 (st sev 145-75) da asosiy atamalar va tushunchalar belgilangan. nominal o'lcham - bu chegaraviy o'lchamlarning belgilanishi uchun nisbat bo'ladigan va og’ishlarni hisoblay boshlash uchun asos bo'lib xizmat qiladigan o'lchamdir. qandaydir birikmaga birlashgan barcha detallar uchun nominal o'lcham umumiy hisoblanadi. ularni mustahkamlik va qattiqlikni hisob-kitob qilish orqali, shuningdek, geometrik shakllarning mukammalligi va buyumlar konstruktsiyasining texnologik ta'minlanishi asosida belgilanadi. bunda o'lchamning hisob-kitobga doir mohiyati katta yoki kichik o'lchamga yaqin turadigan normal liniyali o'lchamgacha yaxlitlanadi, mustahkamligini hisob-kitob qilishda esa - faqat eng yaqin turadigan katta o'lchamgacha yaxlitlanadi (гост 6636-69 yoki st sev 514-77 ga binoan). normal liniyali o'lchamlar qatorlari afzal bilinadigan sonlarning qatorlari …

3 / 11

hegaraviy yo'l qo'yiladigan o'lcham chegaraviy o'lchamlar deb ataladi. agar detalning haqiqiy o'lchami chegaraviy o'lchamga teng bo'lsa, yaroqli deb hisoblanadi. ularning kattasi eng katta o'lcham (dmax), kichigi - eng kichigi (dmin) deb ataladi. eng katta va eng kichik o'lchamlar o'rtasidagi farq o'lchamning joizligi (t) deb ataladi va tegishlicha teshik uchun – td=dmax-dmin, val uchun –td=dmax-dmin bo'ladi. joizliklar va o'tqazishlar tizimining funktsional talablarini bajarish uchun teshik va val uchun chegaraviy o'lchamlar tegishli ravishda belgilanishi lozim. teshik uchun - to'g'ri tasavvur qilinadigan tsilindrning eng katta diametri, u teshikka shunday joylashtirilishi kerakki, bunda uning chiqib turgan nuqtalari bilan mahkam birikib turishi va o'lchamning o'tkazmaydigan chegarasidan oshmasligi kerak. val uchun - to'g'ri tasavvur qilinadigan tsilindrning eng kichik diametri, u teshikning atrofida shunday joylashtirilishi kerakki, bunda u teshik yuzasining chiqib turgan nuqtalari bilan mahkam birikib turishi va o'lchamning o'tkazmaydigan chegarasidan kam bo'lmasligi kerak. chizmalarning soddalashtirilishi uchun nominal o'lchamdan chegaraviy og’ishlar joriy etilgan. og’ish deb haqiqiy o'lcham …

4 / 11

015 ; burchakli o'lchamlar esa - graduslar, minutlar yoki sekundlarda qo'yiladi: 5° 30'45". 1-rasm. qamrovchi va qamraluvchi detallar va o’lchamlar mashinalar detallarining birikmalari uchun joizliklar va o'tqazishlar tizimining tuzilishi uslubiyoti o'lchamlarning госt 25346-82 bilan belgilangan o'tkazadigan va o'tkazmaydigan chegaralari degan tushunchalari mavjud bo'lib, ular quyidagilarni anglatadi: o'tkazadigan chegara detal materialining maksimal miqdoriga, ya'ni: val uchun yuqori chegaraga va teshik uchun pastki chegaraga to'g'ri keladi. o'tkazmaydigan chegara - buning aksidir. joizliklar va o'tqazishlar tizimining funktsional talablarini bajarish uchun teshik va val uchun chegaraviy o'lchamlar tegishli ravishda belgilanishi lozim. teshik uchun - to'g'ri tasavvur qilinadigan tsilindrning eng katta diametri, u teshikka shunday joylashtirilishi kerakki, bunda uning chiqib turgan nuqtalari bilan mahkam birikib turishi va o'lchamning o'tkazmaydigan chegarasidan oshmasligi kerak. val uchun - to'g'ri tasavvur qilinadigan tsilindrning eng kichik diametri, u teshikning atrofida shunday joylashtirilishi kerakki, bunda u teshik yuzasining chiqib turgan nuqtalari bilan mahkam birikib turishi va o'lchamning o'tkazmaydigan chegarasidan kam bo'lmasligi …

5 / 11

. nominal o'lchamga muvofiq keladigan va o'lchamlarning og’ishlari uchun asos qilib olinadigan (yuqorigisi - musbat, pastkisi - musbat) liniya nullik liniya deb ataladi. image3.png /docprops/thumbnail.jpeg
