naporli quvurlar soni, materiali va optimal diametrini aniqlash

PPTX 4,2 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

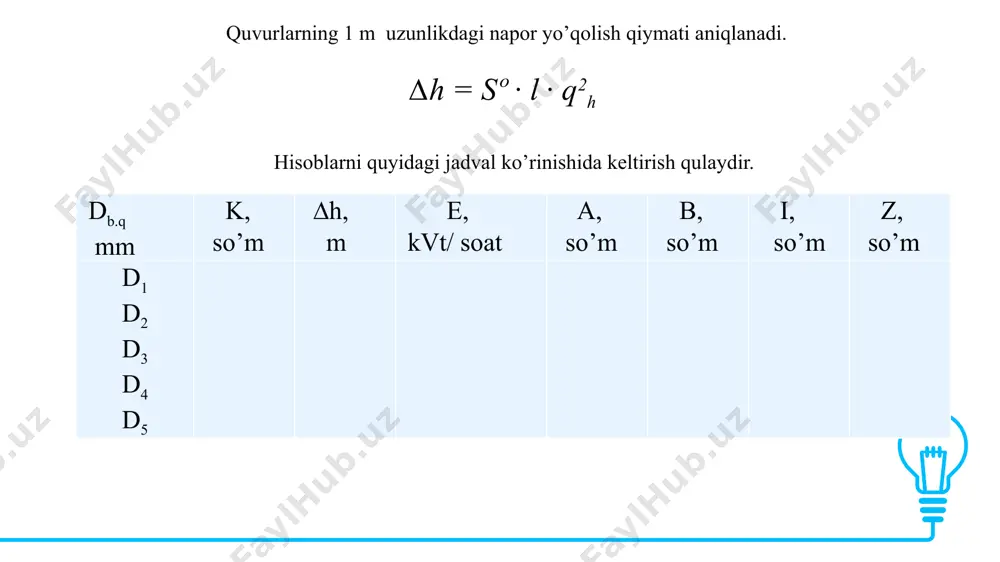

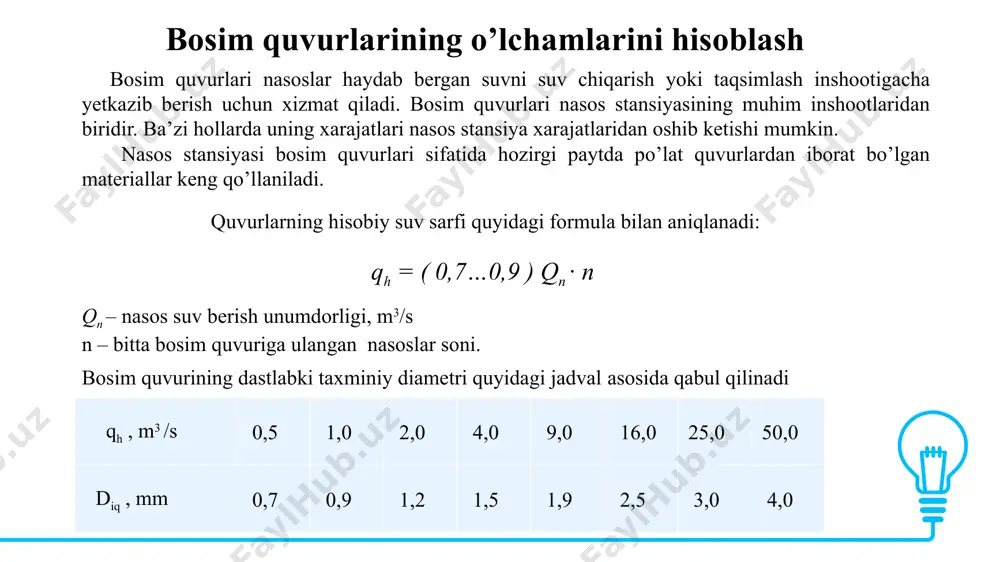

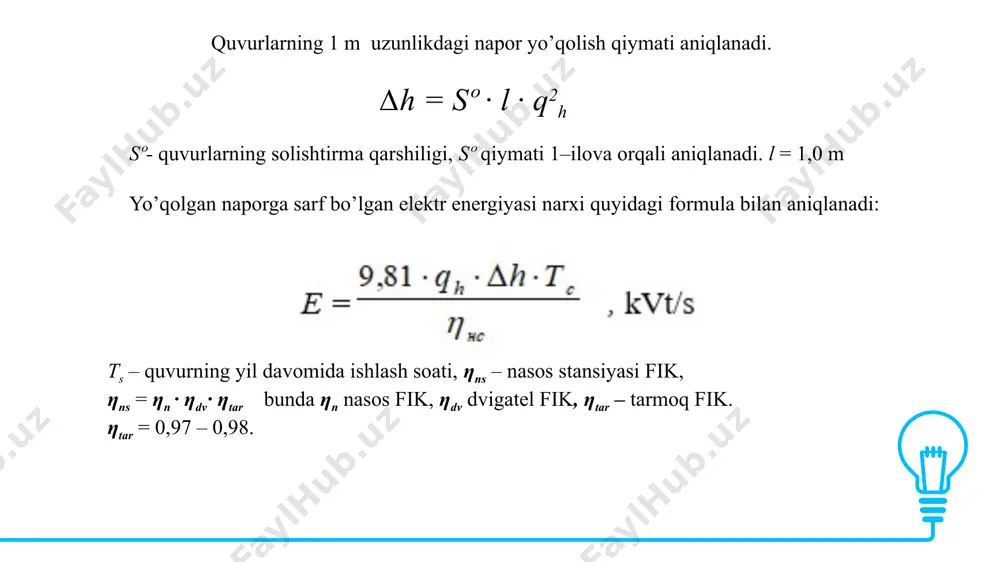

1719482721.pptx /docprops/thumbnail.jpeg naporli quvurlar soni, materiali va optimal diametrini aniqlash mavzu: naporli quvurlar soni, materiali va optimal diametrini aniqlash bosim quvurlarining o’lchamlarini hisoblash bosim quvurlari nasoslar haydab bergan suvni suv chiqarish yoki taqsimlash inshootigacha yetkazib berish uchun xizmat qiladi. bosim quvurlari nasos stansiyasining muhim inshootlaridan biridir. ba’zi hollarda uning xarajatlari nasos stansiya xarajatlaridan oshib ketishi mumkin. nasos stansiyasi bosim quvurlari sifatida hozirgi paytda po’lat quvurlardan iborat bo’lgan materiallar keng qo’llaniladi. quvurlarning hisobiy suv sarfi quyidagi formula bilan aniqlanadi: qh = ( 0,7…0,9 ) qn · n qn – nasos suv berish unumdorligi, m3/s n – bitta bosim quvuriga ulangan nasoslar soni. bosim quvurining dastlabki taxminiy diametri quyidagi jadval asosida qabul qilinadi qh , m3 /s 0,5 1,0 2,0 4,0 9,0 16,0 25,0 50,0 diq , mm 0,7 0,9 1,2 1,5 1,9 2,5 3,0 4,0 quvurlarning 1 m uzunlikdagi napor yo’qolish qiymati aniqlanadi. ∆h = sº · l · q2h hisoblarni …

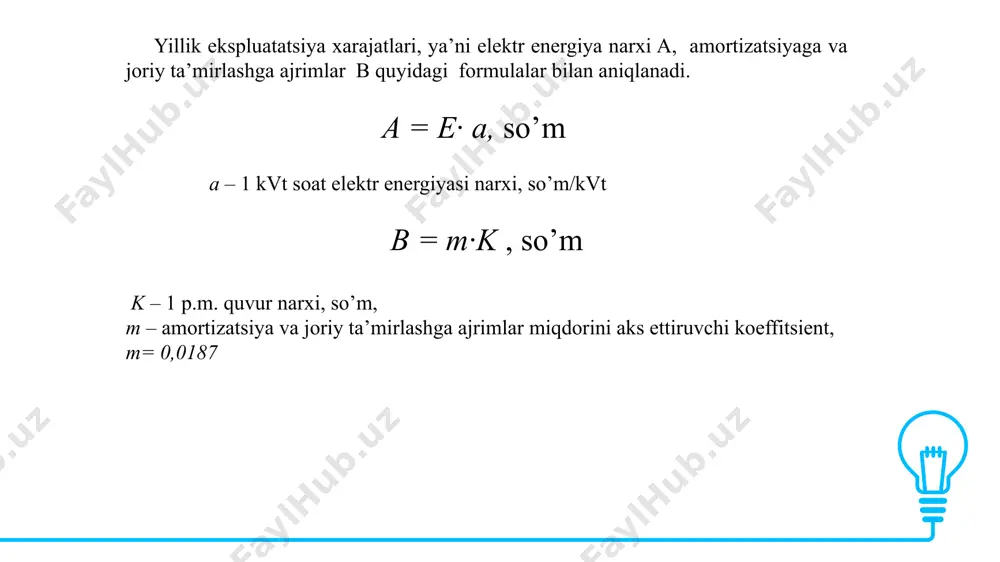

ajatlar har bir diametr uchun quyidagi formula yordamida aniqlanadi. z = k · en + i i – ekspluatatsiya xarajatlari, so’m. i = a + b, en – samaradorlikning me’yoriy koeffitsienti, en = 0,12. n t/n quvur diametri m solishtirma qarshilik qiymati, so , s2/m6 2019 yilga mos keladigan 1 p.m. quvur narhi, k1984, so’m 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 0,100 0,150 0,200 0,250 0,300 0,350 0,400 0,500 0,600 0,700 0,800 0,900 1,00 1,10 1,20 1,30 1,40 1,60 1,80 2,00 2,00 344,25 40,33 8,78 2,69 1,02 0,45 0,22 0,068 0,026 0,011 0,006 0,003 0,0017 0,0010 0,0007 0,00043 0,00029 0,00014 0,000077 0,000044 5000 7000 9000 12000 16000 19000 22000 25000 28000 31000 34000 37000 41000 44000 47000 50000 53000 57000 60000 63000 quvurning xozirgi narhi quyidagicha aniklanadi k=100∙ a∙ k2019, sum a – 1 kvt. soat …

naporli quvurlar soni, materiali va optimal diametrini aniqlash - Page 3

naporli quvurlar soni, materiali va optimal diametrini aniqlash - Page 4

naporli quvurlar soni, materiali va optimal diametrini aniqlash - Page 5
