1 / 20

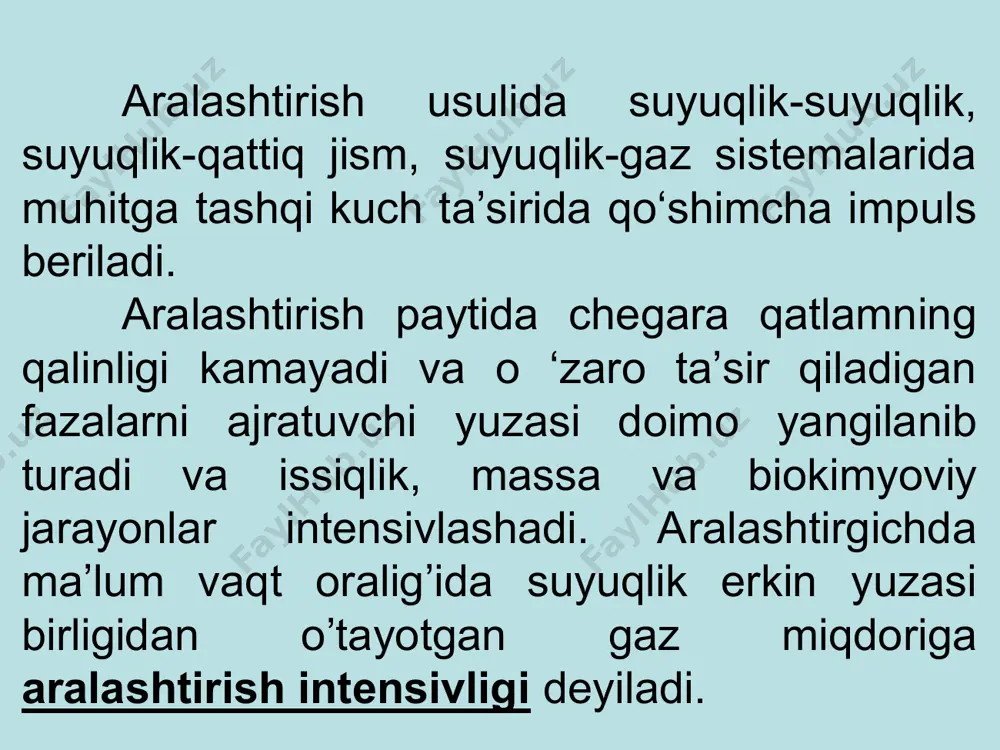

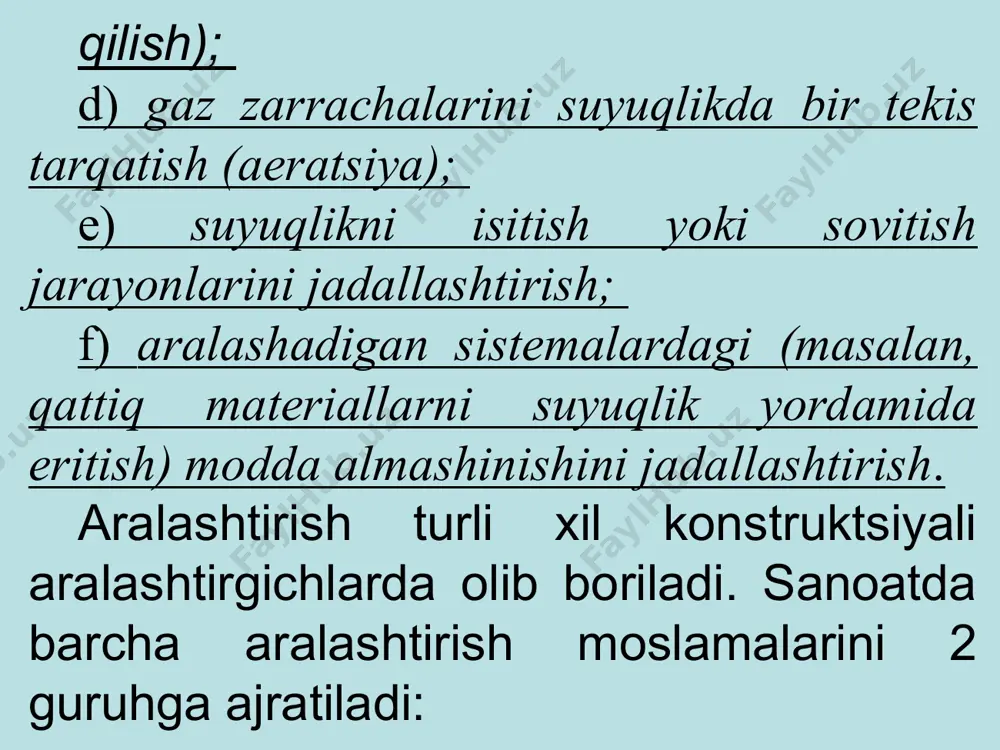

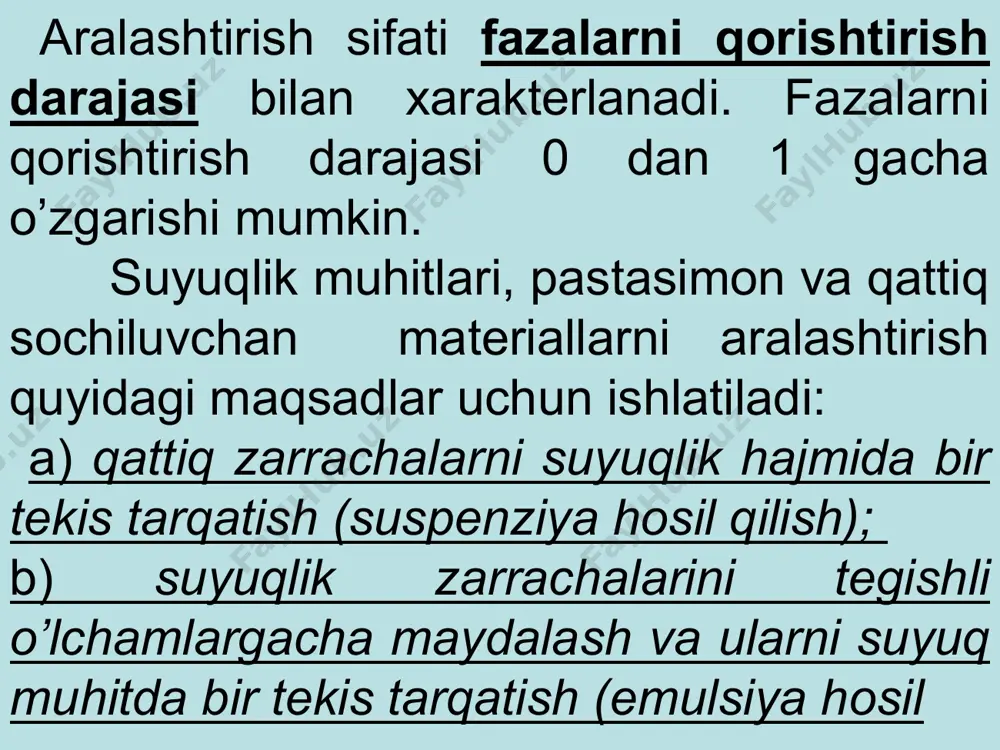

слайд 1 4-ma’ruza. aralashtirish reja: 1. aralashtirish maqsadi. 2. suyuqliklarni aralashtirish usullari. 3.aralashayotgan suyuqliklarning gidrodinamik rejimi. aralashtirish usulida suyuqlik-suyuqlik, suyuqlik-qattiq jism, suyuqlik-gaz sistemalarida muhitga tashqi kuch ta’sirida qo‘shimcha impuls beriladi. aralashtirish paytida chegara qatlamning qalinligi kamayadi va o ‘zaro ta’sir qiladigan fazalarni ajratuvchi yuzasi doimo yangilanib turadi va issiqlik, massa va biokimyoviy jarayonlar intensivlashadi. aralashtirgichda ma’lum vaqt oralig’ida suyuqlik erkin yuzasi birligidan o’tayotgan gaz miqdoriga aralashtirish intensivligi deyiladi. aralashtirish sifati fazalarni qorishtirish darajasi bilan xarakterlanadi. fazalarni qorishtirish darajasi 0 dan 1 gacha o’zgarishi mumkin. suyuqlik muhitlari, pastasimon va qattiq sochiluvchan materiallarni aralashtirish quyidagi maqsadlar uchun ishlatiladi: a) qattiq zarrachalarni suyuqlik hajmida bir tekis tarqatish (suspenziya hosil qilish); b) suyuqlik zarrachalarini tegishli o’lchamlargacha maydalash va ularni suyuq muhitda bir tekis tarqatish (emulsiya hosil qilish); d) gaz zarrachalarini suyuqlikda bir tekis tarqatish (aeratsiya); e) suyuqlikni isitish yoki sovitish jarayonlarini jadallashtirish; f) aralashadigan sistemalardagi (masalan, qattiq materiallarni suyuqlik yordamida eritish) modda almashinishini jadallashtirish. …

2 / 20

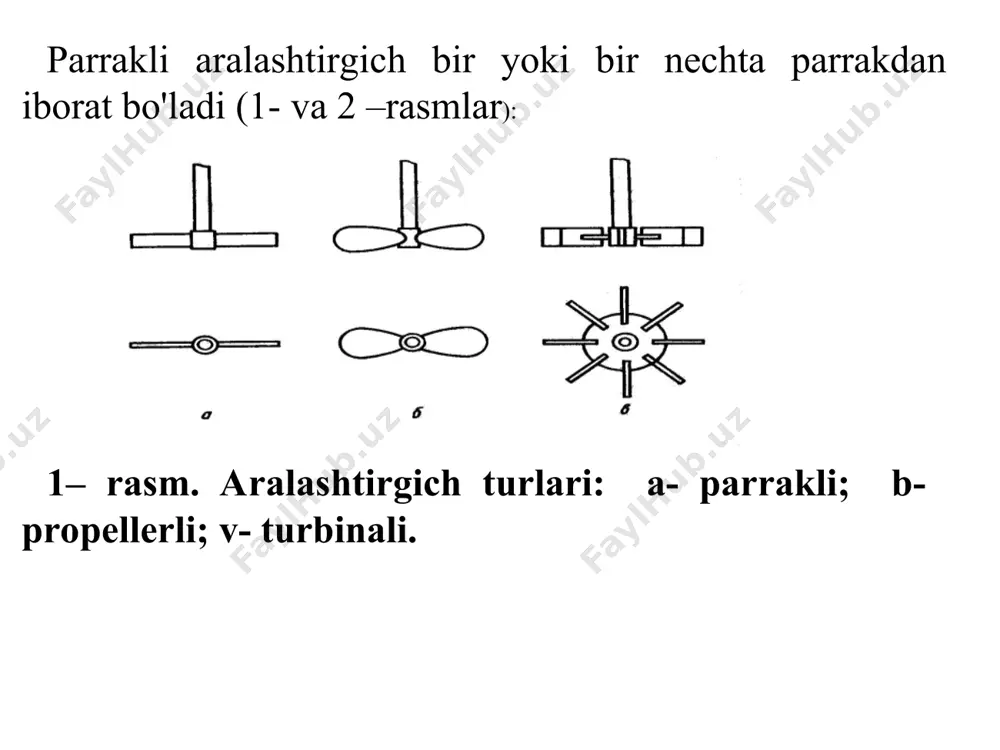

maqsadi; jarayonning asosiy kattaliklari (harorat, bosim); aralashadigan muhitning xossalari; apparatning ish unumdorligi. parrakli aralashtirgich bir yoki bir nechta parrakdan iborat bo'ladi (1- va 2 –rasmlar): 1– rasm. aralashtirgich turlari: a- parrakli; b- propellerli; v- turbinali. 2-rasm. parrakli aralashtirgichning turlari: a - ramali; b - yakorli; v - yaproqsimon. bir parrakli oddiy aralashtirgichlar qovushqoqligi kichik bo'lgan suyuqliklarni aralashtirish uchun ishlatiladi. qovushqoqligi katta bo'lgan suyuqliklarni aralashtirish uchun ko'p parrakli va maxsus tayyorlangan aralashtirgichlardan foydalaniladi. cho'kma ajratuvchi sistemalarni aralashtirish uchun yakorli aralashtirgichlar ishlatiladi. parrakli aralashtirgichlar minutiga martagacha aylanishi mumkin. propellerli aralashtirgichning asosiy ish organi o'qqa urnatilgan propeller (yoki vint) dan iborat (3- rasm). o'q gorizontal, vertikal yoki qiya o'rnatilgan bo'lishi mumkin. 3-rasm. propellerli aralashtirgich. vintlar ikki yoki uch qanotli bo'ladi. qanotlar suyuqlikda xuddi vint kabi harakat qiladi. propellerli aralashtirgichlar harakatchan va qovushqoqligi bir oz katta bo'lgan suyuqliklarni aralashtirish uchun ishlatiladi. vintli aralashtirgich quyidagi kattaliklarga ega: vint qiya joylashtirilsa, aralashtirgichning samaradorligi ortadi. turbinali aralashtirgichning …

3 / 20

ralashtirgich uchun va sanoatida bunday aralashtirgichlardan tashqari shnekli, lentali, planetar, vibrasion aralashtirgichlar ham mavjud. bu aralashtirgichlar nyuton va nonyuton suyuqliklarni aralashtirish uchun qo'llaniladi. hamma aralashtirgichlar aylanma harakat tezligining qiymatiga ko'ra ikki turga bo'linadi: 1) sekin harakat qiluvchi; agar parrak chekkasining aylanma harakat tezligi atrofida bo'lsa, bunday aralashtirgichlar (masalan, yakorli, ramali va boshqa) sekin harakat qiluvchi aralashtirgich qatoriga kiradi. tez harakat qiluvchi aralashtirgichlarni (masalan, vintli, turbinali va boshqa) aylanma harakat tezligi gacha etib boradi. muhitdagi gidrodinamik rejimga ko'ra aralashtirgichning harakat qilish tezligini aniqlash mumkin. turbulent va oraliq rejimda ishlatilayotgan aralashtirgichlar tez harakat qiluvchi, laminar rejimda ishlatilayotgani esa sekin harakat qiluvchi aralashtirgichlar deyiladi. pnevmatik aralashtirish siqilgan gaz ( siqilgan havo ham bo’lishi mumkin) suyuqlik tarkibiga soplodagi teshiklar (yoki barbotyor) orqali o’tkazilganda amalga oshiriladi. suyuqlik qatlamida gazni bir tekisda taqsimlash uchun barbotyor ishlatiladi. barbotyor sifatida teshiklari bo’lgan quvurlar ishlatiladi. barbotyor trubalari aralashtirgich tubiga o’rnatiladi. bu usul o’rtacha qovushqoqlikka (…200 pa∙s) ega bo’lgan suyuqliklarni …

4 / 20

i aralashtirish nasos yordamida amalga oshiriladi, ya’ni, suyuqlik “aralashtirgich-nasos-aralashtirgich” yopiq sistemasida uzluksiz aylanib turadi. nasos vazifasini uch parrakli vintsimon aralashtirgich bajaradi. 2-rasm. vintsimon aralashtirgichli qurilma. 1-vintsimon aralashtirgich; 2-issiqlik almashinish kamerali diffuzor; 3-g’ilof. иэ -issiqlik eltkich; c-aralashtirilayotgan suyuqlik. statik aralashtirish (turbulizator yordamida) biror fazaning kinetik energiyasidan foydalanib amalga oshiriladi. statik aralashtirgichlar reaktorgacha bo’lgan truba quvuriga yoki reaktorning o’zida o’rnatiladi. mexanik aralashtirish “suyuqlik-suyuqlik”, “gaz-suyuqlik”, “gaz-suyuqlik-qattiq jism” sistemali jarayonlarni intensivlash uchun parrakli, propellerli, turbinali aralashtirgichlar (d=(0,15÷0,6); n=200÷2000 айл/мин.) yordamida amalga oshiriladi. aralashayotgan suyuqliklarning gidrodinamik rejimi modifikatsiya qilingan reynolds mezonining qiymati bilan aniqlanadi: bu yerda n– aralashtirgichning aylanish chastotasi, аyl/s; – аralashayotgan suyuqlik zichligi, kg/m3; µ - аralashayotgan suyuqlikning qovushoqligi, pa·s; d– aralashtirgich diametri, m. barcha aralashtirgichlar aylanma harakat tezligining qiymatiga ko’ra ikki turga bo’linadi: 1) sekin harakat qiluvchi; 2) tez harakat qiluvchi. agar parrak chekkasining aylanma harakat tezligi 1m/s atrofida bo’lsa, bunday aralashtirgichlar sekin harakat qiluvchi aralashtirgichlar deyiladi. agar parrak chekkasining aylanma harakat …

5 / 20

i deb ataladi. . min / 80 20 аyl n - = . min / 1000 150 ; 1 5 , 0 ; 33 , 0 25 , 0 ayl n d h d - = - = - = ) 500 ( s pa × p m ) 6 , 0 15 , 0 ( - = d . min / 2000 200 ayl n - = s m / 1 s m / 10 5 nd n r k n м к nd n еи = = 5 r
