ketma-ket qo‘zg‘atish hulg‘amli dvigatelning mexanik tavsiflari

DOC 118.5 KB Free download

Page preview (5 pages)

Scroll down 👇

1446977111_62034.doc ìñ ì / f =a мсм/=a ô uc urr cc cm cc m m e 2 e e e m f -- a a w== фucurrcccmccmme2eeemaaw== à m b , w =- аmb,w=- t uir ei cici n q t ee () ()() , ff - == tuireicicinqtee()()(),== e uiruir ciuir en nn c ct 1 ek t . () () f - -- - === euiruirciuirennncct1ekt.()()=== c e c n mcii m imiii ti e . f æö ç÷ èø == cecnmciimimiiitie.== i 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0 i, a 37,6 56,4 75 94 113 131 150 169 188 n 1,6 1,23 1,09 1,0 0,94 0,89 0,85 0,81 0,78 w , rad/s 105,8 81 71,8 66 62,1 58,7 56 53,3 51,5 1010 775 686 630 593 560 535 510 492 i 0,40,60,81,01,21,41,61,82,0 i, a 37,656,47594113131150169188 n 1,61,231,091,00,940,890,850,810,78 w, rad/s 105,88171,86662,158,75653,351,5 1010775686630593560535510492 r 220 n …

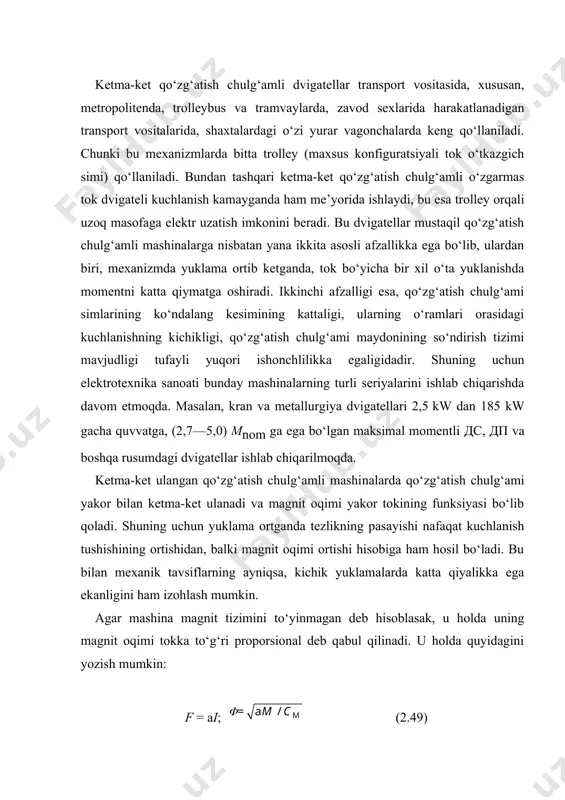

i ketma-ket qo‘zg‘atish chulg‘amli o‘zgarmas tok dvigateli kuchlanish kamayganda ham me’yorida ishlaydi, bu esa trolley orqali uzoq masofaga elektr uzatish imkonini beradi. bu dvigatellar mustaqil qo‘zg‘atish chulg‘amli mashinalarga nisbatan yana ikkita asosli afzallikka ega bo‘lib, ulardan biri, mexanizmda yuklama ortib ketganda, tok bo‘yicha bir xil o‘ta yuklanishda momentni katta qiymatga oshiradi. ikkinchi afzalligi esa, qo‘zg‘atish chulg‘ami simlarining ko‘ndalang kesimining kattaligi, ularning o‘ramlari orasidagi kuchlanishning kichikligi, qo‘zg‘atish chulg‘ami maydonining so‘ndirish tizimi mavjudligi tufayli yuqori ishonchlilikka egaligidadir. shuning uchun elektrotexnika sanoati bunday mashinalarning turli seriyalarini ishlab chiqarishda davom etmoqda. masalan, kran va metallurgiya dvigatellari 2,5 kw dan 185 kw gacha quvvatga, (2,7—5,0) mnom ga ega bo‘lgan maksimal momentli дс, дп va boshqa rusumdagi dvigatellar ishlab chiqarilmoqda. ketma-ket ulangan qo‘zg‘atish chulg‘amli mashinalarda qo‘zg‘atish chulg‘ami yakor bilan ketma-ket ulanadi va magnit oqimi yakor tokining funksiyasi bo‘lib qoladi. shuning uchun yuklama ortganda tezlikning pasayishi nafaqat kuchlanish tushishining ortishidan, balki magnit oqimi ortishi hisobiga ham hosil …

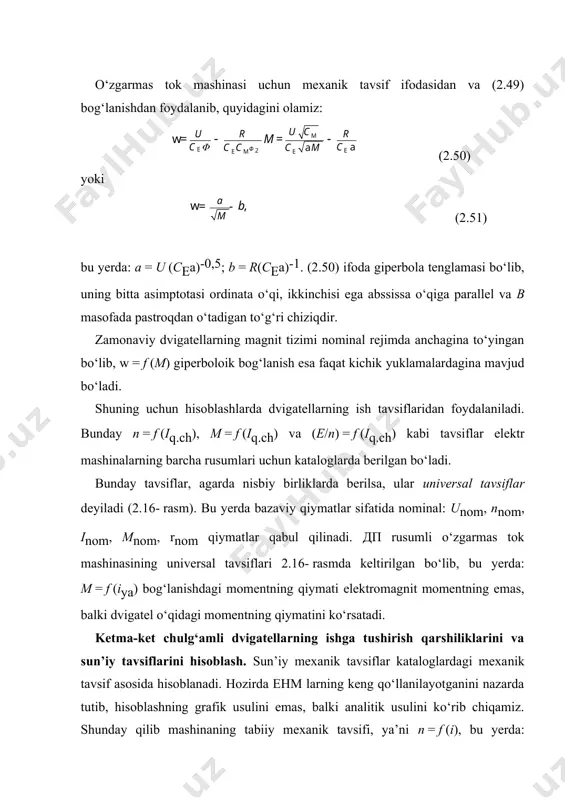

= f (m) giperboloik bog‘lanish esa faqat kichik yuklamalardagina mavjud bo‘ladi. shuning uchun hisoblashlarda dvigatellarning ish tavsiflaridan foydalaniladi. bunday n = f (iq.ch), m = f (iq.ch) va (e/n) = f (iq.ch) kabi tavsiflar elektr mashinalarning barcha rusumlari uchun kataloglarda berilgan bo‘ladi. bunday tavsiflar, agarda nisbiy birliklarda berilsa, ular universal tavsiflar deyiladi (2.16- rasm). bu yerda bazaviy qiymatlar sifatida nominal: unom, nnom, inom, mnom, rnom qiymatlar qabul qilinadi. дп rusumli o‘zgarmas tok mashinasining universal tavsiflari 2.16- rasmda keltirilgan bo‘lib, bu yerda: m = f (iya) bog‘lanishdagi momentning qiymati elektromagnit momentning emas, balki dvigatel o‘qidagi momentning qiymatini ko‘rsatadi. ketma-ket chulg‘amli dvigatellarning ishga tushirish qarshiliklarini va sun’iy tavsiflarini hisoblash. sun’iy mexanik tavsiflar kataloglardagi mexanik tavsif asosida hisoblanadi. hozirda ehm larning keng qo‘llanilayotganini nazarda tutib, hisoblashning grafik usulini emas, balki analitik usulini ko‘rib chiqamiz. shunday qilib mashinaning tabiiy mexanik tavsifi, ya’ni n = f (i), bu yerda: i = iya = iqch — …

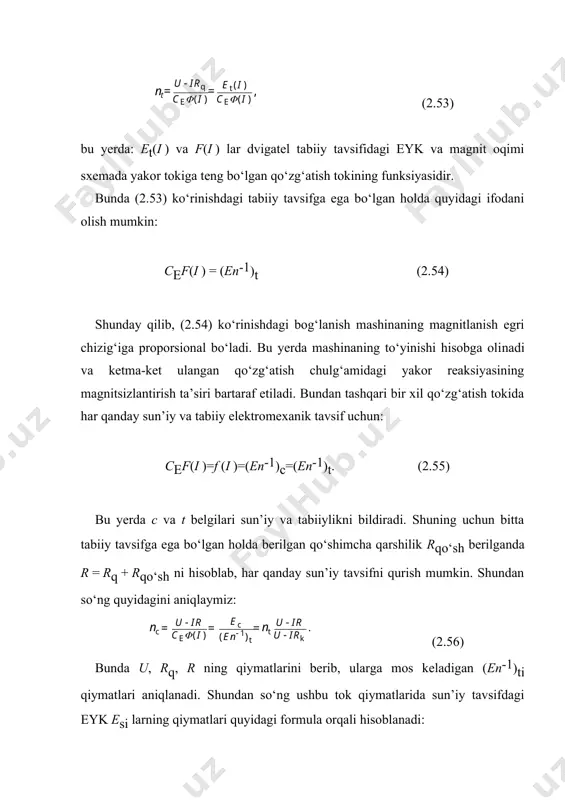

rda mashinaning to‘yinishi hisobga olinadi va ketma-ket ulangan qo‘zg‘atish chulg‘amidagi yakor reaksiyasining magnitsizlantirish ta’siri bartaraf etiladi. bundan tashqari bir xil qo‘zg‘atish tokida har qanday sun’iy va tabiiy elektromexanik tavsif uchun: cef(i )=f (i )=(en-1)c=(en-1)t. (2.55) bu yerda c va t belgilari sun’iy va tabiiylikni bildiradi. shuning uchun bitta tabiiy tavsifga ega bo‘lgan holda berilgan qo‘shimcha qarshilik rqo‘sh berilganda r = rq + rqo‘sh ni hisoblab, har qanday sun’iy tavsifni qurish mumkin. shundan so‘ng quyidagini aniqlaymiz: (2.56) bunda u, rq, r ning qiymatlarini berib, ularga mos keladigan (en-1)ti qiymatlari aniqlanadi. shundan so‘ng ushbu tok qiymatlarida sun’iy tavsifdagi eyk esi larning qiymatlari quyidagi formula orqali hisoblanadi: eci=u-iir . (2.56) formula orqali nci ning qiymatini eci ni (en-1)ti ga bo‘lib hisoblanadi. ketma-ket qo‘zg‘atish chulg‘amli o‘zgarmas tok dvigatelini sun’iy mexanik tavsifini hisoblash uchun ii toklariga mos keladigan mi elektromagnit momentlarini aniqlash zarur. (2.55) ifodani hisobga olgan holda quyidagini aniqlaymiz: (2.57) bu yerda cm dvigatel …

an qarshilik mavjudligida yakorni shuntlash; b) yakor chulg‘amini shunt 2.17- rasm. ketma-ket qo‘zg‘atishli dvigatelda ketma-ket ulangan va shuntlovchi rezistorlarning ulanish sxemasi. 2.18- rasm. dvigatelning 2.17- rasm, a dagi sxema bo‘yicha qo‘shimcha rezistor ulangan holatidagi mexanik tavsiflari. lash; d) qo‘zg‘atish chulg‘amini shuntlash; e) umumiy ketma-ket ulangan qarshilik mavjud bo‘lganda yakor va qo‘zg‘atish chulg‘amlarini parallel ulash. olingan tavsiflarni ko‘rib chiqamiz. 2.17- rasm a da keltirilgan sxemadagi dvigatelni shuntlaganda nisbiy birliklarda hisoblangan tavsiflar 2.18- rasmda keltirilgan. bu yerda 1 egri chiziq dvigatelning tabiiy tavsifi. 2 va 3 egri chiziqlar ketma-ket qarshilik kiritilgandagi mashinaning sun’iy tavsiflaridir. 4 egri chiziq dvigatel yakorini rsh va rq rezistorlardan tuzilgan kuchlanish bo‘luvchisidan olingan pasaytirilgan kuchlanish bilan ta’minlangandagi tavsif. kichik yuklamalarda kuchlanish bo‘luvchisining ta’siri samarasi hisoblanadi. 5 va 6 tavsiflar aktiv statik moment mavjud bo‘lganda o‘z-o‘zini qo‘zg‘atishli dinamik tormozlashni tavsiflaydi. bu kabi sxema ko‘tarma kranlarda magnit kontroller 2.19- rasm. dvigatelning 2.17- rasm, b dagi sxema bo‘yicha qo‘shimcha rezistorlar ulangan …
